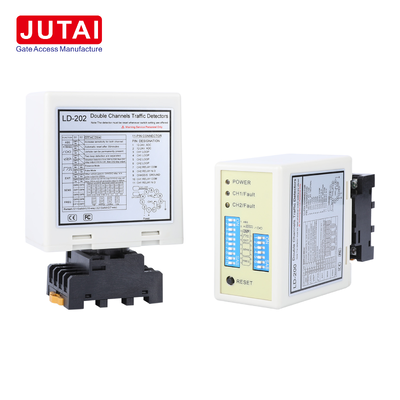

Двухканальный детектор транспортных средств для парковки с регулируемой частотой 20-100 кГц и 8 уровнями чувствительности

Место происхождения	Китай
Фирменное наименование	JUTAI
Сертификация	CE
Номер модели	LD-200
Документ	LD-200.202.pdf
Количество мин заказа	1
Цена	negotiable
Упаковывая детали	мультфильм
Время доставки	5 - 8 рабочих дней
Условия оплаты	Т/Т,Л/К,Д/А,Д/П,Вестерн Юнион,ПайПал,Алипай
Поставка способности	1000 штук в месяц

Подробная информация о продукте

Модель	ЛД-200/ЛД-202	Входы контура	Петля CH1 + Петля CH2
Частотный диапазон	20-100KHZ	Уровни частоты	Высокий/средне-высокий/средне-низкий/низкий
каналы обнаружения	2 канала	ЛД-202 Мощность	12-24 В переменного/постоянного тока
Диапазон чувствительности	от 0,015% до 0,8%	ЛД-200 Мощность	100–240 В переменного тока
Режимы работы	6 выбираемых режимов	Уровни чувствительности	8 уровней на канал
Время сброса авто	10 минут в обычном режиме	Определение направления	Поддерживается
Выделить	Двуканальный детектор петли , регулируемый по частоте детектор транспортных средств , парковочный детектор с уровнями чувствительности

Оставьте сообщение

Характер продукции

Двухканальный детектор транспортных средств для парковки с регулируемой частотой 20-100 кГц и 8 уровнями чувствительности

Восемь уровней чувствительности

Выбираемые значения чувствительности от 0,015% (наивысшая) до 0,8% (наинизшая). CH1 и CH2 могут быть настроены независимо в соответствии с условиями контура.

Регулировка частоты 20-100 кГц

Четыре группы частот: высокая, средне-высокая, средне-низкая и низкая. Помогает минимизировать взаимные помехи между соседними системами обнаружения.

Двухканальные функции

Шесть выбираемых рабочих режимов обеспечивают выходы присутствия, импульсные выходы и направленное поведение для расширенной логики въезда/выезда.

Дополнительные функции

Автоматический сброс примерно через 10 минут в нормальном режиме
Режим постоянного присутствия
Усиление чувствительности прицепа
Раздельные светодиоды обнаружения CH1 и CH2
Индикация диагностики обрыва/короткого замыкания контура
Конфигурация DIP-переключателей с сбросом после изменения настроек

Электрические и функциональные данные

Параметр	Спецификация
Тип детектора	Двухканальный детектор транспортных средств для парковки
Входы контура	2
Уровни чувствительности	8 на канал
Значения чувствительности	От 0,015% до 0,8%
Диапазон частот	20-100 кГц
Настройки частоты	4 диапазона
Рабочие режимы	6
Определение направления	Поддерживается
Определение присутствия	Поддерживается
Импульсная логика	Поддерживается
Автоматический сброс	Прибл. 10 минут
Постоянное присутствие	Поддерживается
Усиление чувствительности прицепа	Поддерживается
Индикация CH1 / CH2	Светодиод
Индикация неисправности контура	Медленное/быстрое мигание светодиода
Напряжение LD-200	100-240 В переменного тока
Напряжение LD-202	12-24 В переменного/постоянного тока

Наиболее подходящие применения

Многоконтурные парковки
Шлагбаумы с двумя зонами обнаружения
Соседние парковочные полосы, требующие разделения частот
Системы доступа транспортных средств
Определение направленного въезда/выезда
Коммерческие и жилые парковочные зоны

Значение для устранения неполадок

Поведение светодиода помогает при вводе в эксплуатацию. Медленное мигание указывает на короткое замыкание или недостаточное количество витков контура, а более быстрое мигание указывает на обрыв контура или слишком большое количество витков. При необходимости отрегулируйте частоту и исправьте количество витков контура.

Индикаторы и переключатели

Светодиод питания (КРАСНЫЙ): Загорается, указывая на "Питание включено"
Светодиод обнаружения CH1:
- Постоянно горит: обнаружено транспортное средство
- Медленное мигание: короткое замыкание контура или недостаточное количество витков
- Быстрое мигание: обрыв контура или чрезмерное количество витков
Светодиод обнаружения CH2:
- Постоянно горит: обнаружено транспортное средство
- Медленное мигание: короткое замыкание контура или недостаточное количество витков
- Быстрое мигание: обрыв контура или чрезмерное количество витков

Выбор чувствительности

Регулировка чувствительности и частоты осуществляется с помощью настроек 7- и 10-позиционных DIP-переключателей. Восемь различных настроек чувствительности доступны через конфигурацию DIP-переключателей.

Конфигурация переключателей

Переключатель 1 (S1) - Выбор функции контура канала 1:

DIP 1 и DIP 2: Специальное увеличение чувствительности для прицепа (оба канала)
D3, D4, D5 и Переключатель 2 D1, D2: Специальные функции (Режим 1, 2, 3 Определение направления. Режим 4, 5, 6 Нормальный режим)
D6 и D7 и D8 и Переключатель 2 D3 и D4 и D5: Выбор чувствительности CH1 и CH2 (восемь уровней)
D9 и D10 и Переключатель 2 D6, D7: Выбор частоты (от 20 до 100 кГц)

Примечание о кнопке сброса: LD-200 должен быть сброшен каждый раз при изменении настроек DIP-переключателей.

Руководство по установке

Размер разреза катушки должен быть прямоугольным: длина от 1,0 до 2,0 метров, ширина от 0,8 до 1,2 метра
По возможности избегайте прямых углов в углах
Используйте ферромагнитные провода для индукционной катушки, общая длина до 500 метров
Во время установки держите вилку и розетку продукта в вертикальном положении

Интеграция системы

Двухканальная серия индукционных детекторов транспортных средств JUTAI LD200/202 с функцией распознавания направления идеально подходит для сценариев въезда и выезда по одному каналу при интеграции с:

Контроллер одной двери JUTAI (Модель: AC-11)
Шлагбаум JUTAI (Модель: BR-110)
Считыватель RFID дальнего действия JUTAI (Модель: PUHF-9)
Высокотемпературные индукционные катушки (Модель: JTHT-11)

Принцип работы

Процесс въезда

Автомобиль въезжает в сообщество/парковку, одновременно нажимая на две индукционные катушки
LD-200/202 активирует UHF-считыватель на въезде
UHF-считыватель считывает идентификатор карты и отправляет его контроллеру через выход Wiegand
Контроллер проверяет действительность идентификатора и выдает релейный сигнал для открытия шлагбаума
Автомобиль въезжает, стрела шлагбаума автоматически опускается
LD-100/102 обеспечивает безопасность и защиту от столкновений

Процесс выезда

Автомобиль выезжает из сообщества/парковки, проезжая через внутренний UHF-считыватель
LD-200/LD-202 активирует UHF-считыватель для считывания карты и отправки идентификатора контроллеру
Контроллер проверяет действительность идентификатора и выдает релейный сигнал для открытия шлагбаума
Автомобиль выезжает, стрела шлагбаума автоматически опускается
LD-100/102 обеспечивает безопасность и защиту от столкновений

Распознавание направления

Функция распознавания направления гарантирует, что двухканальный индукционный детектор не сработает повторно, когда автомобиль проезжает мимо другого UHF-считывателя, записывая в систему только записи о въезде или выезде.

Режим независимой работы

Двухканальный индукционный детектор JUTAI LD-200/202 также может функционировать как два независимых одноканальных индукционных детектора, подходящих для стандартных парковок с одним въездом и одним выездом. Эта конфигурация обеспечивает экономию средств за счет снижения затрат на оборудование.
