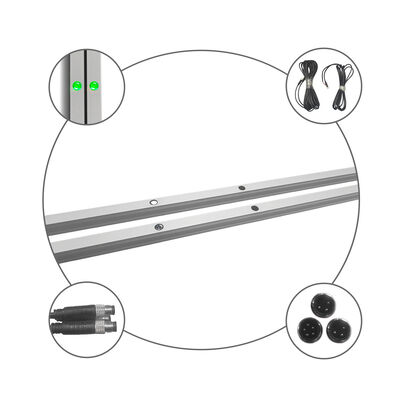

CG15-8L12 Промышленная световая завеса безопасности с дальностью обнаружения 12 м, инфракрасной решеткой из 8 лучей и защитой IP67

JUTAI CG15-8L12 — это компактная фотоэлектрическая защитная световая завеса для складских порталов, предназначенная для быстродействующих промышленных ворот, гаражных ворот, ворот холодильных камер, секционных ворот, рулонных ворот и ворот погрузочных доков.

Он использует 8-лучевую инфракрасную систему обнаружения в сочетании с технологией перекрестного обнаружения для формирования более широкой защитной сетки по дверному проему. Когда транспортное средство, вилочный погрузчик, пешеход или другое препятствие прерывает инфракрасную сетку, приемник немедленно изменяет состояние релейного выхода и отправляет сигнал безопасности контроллеру ворот.

CG15-8L12 особенно подходит для проектов, требующих компактного датчика безопасности типа Grid Mini. Он предлагает альтернативное решение для производителей складских порталов и системных интеграторов, которым нужен тонкий, дальнобойный и погодоустойчивый датчик защиты ворот.

В отличие от базовой системы параллельных фотоэлементов, CG15-8L12 сочетает горизонтальные и перекрестные инфракрасные лучи для создания более плотной защитной сетки обнаружения.

Эта конструкция помогает уменьшить слепые зоны между отдельными оптическими точками и улучшает распознавание препятствий в проеме складского портала.

Передатчик и приемник поддерживают максимальное расстояние обнаружения до 12 метров, что делает датчик подходящим для широких складских порталов, въездов на склад и больших проемов погрузочных доков.

Тонкий алюминиевый корпус может быть установлен внутри направляющей двери или снаружи на раме двери. Его компактная конструкция подходит для применений, где пространство для установки ограничено.

Датчик поддерживает два рабочих режима:

Нормальный режим: Любое прерванное инфракрасное излучение немедленно изменяет выход безопасности.

Скрывающий режим: Фиксированные препятствия, вызванные направляющей двери или конструкцией двери, могут быть скрыты во время настройки, позволяя оставшейся зоне обнаружения продолжать работать нормально.

Эта функция особенно полезна, когда световая завеса установлена внутри направляющей складского портала.

Корпус со степенью защиты IP67 помогает защитить внутренние оптические и электронные компоненты от пыли, влаги и воды.

Он подходит для складских порталов, влажных складов, въездов в холодильные камеры и наружных проходов.

Тонкий профиль из алюминиевого сплава обеспечивает механическую прочность, коррозионную стойкость и долгосрочную стабильность в требовательных промышленных условиях.

Приемник предоставляет релейные контакты NO, NC и COM, что позволяет легко подключаться к:

• Контроллеры быстродействующих промышленных ворот
• Контроллеры гаражных ворот
• Контроллеры рулонных ворот
• Системы ПЛК
• Оборудование контроля доступа
• Схемы реле безопасности

Фотоэлектрическая защитная световая завеса состоит из одного инфракрасного передатчика и одного приемника, установленных на противоположных сторонах дверного проема.

Передатчик излучает несколько инфракрасных лучей в сторону приемника. Технология перекрестного обнаружения создает дополнительные диагональные пути обнаружения между оптическими точками, формируя защитную область в виде сетки.

Когда все лучи получены правильно, реле остается в нормальном рабочем состоянии.

Когда вилочный погрузчик, транспортное средство, пешеход или объект прерывает сетку обнаружения, приемник изменяет релейный выход и отправляет сигнал контроллеру складского портала. Затем контроллер может остановить, открыть или предотвратить закрытие двери в зависимости от запрограммированной логики двери.

В нормальном режиме прерывание любого активного инфракрасного луча генерирует выходной сигнал.

Этот режим рекомендуется для установки на внешней раме двери и для применений, где вся область обнаружения должна оставаться активной.

Типичные применения включают:

• Высокоскоростные ПВХ-ворота
• Гаражные ворота
• Секционные ворота
• Рулонные ворота
• Въезды на склад
• Ворота погрузочных доков

Скрывающий режим предназначен для: Когда световая завеса установлена внутри направляющей двери, ситуация, когда тело двери опускается и блокирует инфракрасные лучи сверху вниз, рассматривается как нормальный режим и не вызывает срабатывания реле; Когда объект блокирует инфракрасное излучение, отличное от того, что блокируется дверью, срабатывает функция защиты от защемления для открытия двери

Обнаруживает вилочные погрузчики, транспортные средства, пешеходов и грузы до или во время закрытия ворот, помогая контроллеру ворот остановить или открыть ворота.

Обеспечивает дополнительное обнаружение безопасности дверного проема для жилых, коммерческих и подземных гаражных систем.

Алюминиевый корпус IP67 подходит для влажных, холодных и склонных к конденсации сред, часто встречающихся в холодильных складах.

Обеспечивает защитную инфракрасную сетку обнаружения вокруг логистических зон погрузки и въездов на складские доки.

Может быть установлен вдоль рамы двери или направляющей для мониторинга зоны закрытия секционных ворот.

Обеспечивает распознавание препятствий для промышленных и коммерческих систем рулонных ворот.

• Компактный датчик складского портала типа Grid Mini
• 8-лучевая инфракрасная сетка с перекрестным обнаружением
• Дальность обнаружения до 12 м
• Тонкий алюминиевый профиль 1500 мм
• Нормальный и скрывающий рабочие режимы
• Подходит для установки внутри направляющей или на внешней раме
• Конструкция IP67 пыле- и водонепроницаемая
• Релейный выход NO, NC и COM
• Быстрое время отклика 30 мс
• Подходит для обнаружения транспортных средств, вилочных погрузчиков и пешеходов
• Простая интеграция с контроллерами складских порталов
• Доступна настройка OEM и ODM

CG15-8L12 разработан для проектов складских порталов, в которых обычно используются компактные датчики защитной световой завесы типа Grid-Style или Mini.

Его тонкий профиль, перекрестное обнаружение лучей, функция скрытия и релейный выход делают его подходящим для проектов замены, нового производства дверей и индивидуальных систем безопасности складских порталов.

Перед заменой другого бренда или модели следует подтвердить совместимость с существующим контроллером, определение кабелей, логику выходов и установочные размеры.

Установите передатчик и приемник вертикально на противоположных сторонах дверного проема.

Убедитесь, что:

• Оба профиля установлены на одной высоте.
• Оптические поверхности обращены друг к другу.
• Профили параллельны и не скручены.
• Установочная поверхность жесткая и устойчивая к вибрации.
• Кабели питания и сигнальные кабели отделены от кабелей двигателя и инвертора.
• Логика релейного выхода подтверждена перед подключением к контроллеру двери.
• Скрывающий режим настраивается только после правильного выравнивания датчика.
• Полная зона обнаружения тестируется перед вводом двери в эксплуатацию.

• 1 × Инфракрасный передатчик
• 1 × Инфракрасный приемник
• Соединительные кабели
• Монтажные аксессуары
• Инструкции по установке
