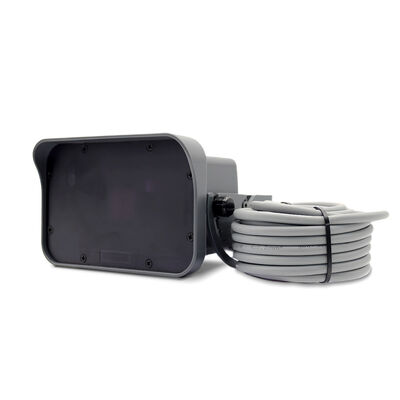

RVP42-7M 24 ГГц Допплеровский радар Датчик движения Вилочная погрузка Пешеходный детектор IP65 для промышленных дверей
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | JUTAI |
| Сертификация | FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS |
| Номер модели | RVP42-7M |
| Количество мин заказа | 1 |
| Цена | negotiable |
| Упаковывая детали | мультфильм |
| Время доставки | 5-8 дней |
| Условия оплаты | T/T, L/C, D/A, D/P, Western Union, PayPal, Moneygram, Alipay |
| Поставка способности | 1000 штук в месяц |
Подробная информация о продукте
| Основная технология | Доплеровский радар 24,125 ГГц с планарным модулем | Цель обнаружения | Транспортное средство, Пешеход, Вилочный погрузчик |
|---|---|---|---|
| Точность распознавания | 95% для транспортных средств и пешеходов | Источник питания | 12-36 В постоянного тока |
| Рабочий ток | <100ma | Частота антенны | 24.125 ГГц |
| Водонепроницаемый | IP65 | Мощность передачи | <20 дБм |
| Монтажная высота | от 2 до 7 м | ||
| Выделить | 24 ГГц датчик движения допплеровского радара,Датчик движения промышленных дверей IP65,датчик радиолокации обнаружения пешеходов погрузчика |
||
Характер продукции
- Что?
JUTAI RVP42-7M 24 ГГц Промышленный датчик движения допплерового радара
Система распознавания транспортных средств и пешеходов для промышленных дверей, ворот и систем контроля доступа
Обзор продукции
JUTAI RVP42-7M - это высокопроизводительный датчик радиолокационного движения промышленного класса, специально разработанный для автоматических промышленных дверей, гаражных дверей, дверей холодильного склада, дорожных барьеров,Сценарии погрузочных доков на складе и контроля доступаОснованный на 24.125 ГГц доплеровской радиолокационной технологии с цифровой обработкой сигнала, он обеспечивает высокоточное обнаружение движущихся людей, транспортных средств и погрузчиков.с встроенными алгоритмами интеллектуального распознавания и фильтрации для эффективного снижения ложных триггеров. с IP65 пылестойкостью и водонепроницаемостью, широкой температурной адаптацией и гибкими вариантами конфигурации,это надежное решение для обнаружения для промышленной автоматизации и интеллектуальных систем контроля доступа.
Основные конкурентные преимущества
-
Высокоточное интеллектуальное распознаваниеПринять планарный допплеровский радиолокационный модуль на частоте 24,125 ГГц, достичь 95% точности распознавания транспортных средств и пешеходов, поддерживать обнаружение движения вперед/назад/в обоих направлениях,и может эффективно различать движущиеся цели и статические помехи.
-
Сверхнизкий показатель ложных запусканийВстроенная 4-уровневая регулируемая функция фильтрации бокового движения, может распознавать и фильтровать пешеходов/транспортные средства, движущиеся боком; 2-уровневый режим противопожарного действия,эффективно подавлять помехи от люминесцентных ламп, лампы HID, беспроводные системы, двигатели и инверторы, общая частота ложного запуска контролируется ниже 1%.
-
Промышленная адаптация к окружающей средеIP65 полностью закрытый корпус, может стабильно работать в суровой среде от -30 °C до +60 °C, 0% ~ 95% неконденсирующая влажность адаптация, подходит для наружного, холодильного хранения,фабричный цех и другие сложные сценарии.
-
Гибкая и простая конфигурация5-уровневая регулировка чувствительности, 0.2s-5s регулируемое время ожидания реле, 7 групп предварительных настроек высоты монтажа, несколько режимов направления обнаружения,может быть гибко настроен в соответствии с реальными сценариями применения, чтобы достичь наилучшего эффекта обнаружения.
-
Быстрая реакция и надежный выход< 50 ms сверхбыстрого ответа на запуск, поддержка NO/NC конфигурируемого выхода реле, 12-36V широкого напряжения источника питания постоянного тока, < 100mA низкое потребление энергии,подходящий для долгосрочной стабильной работы в промышленных системах.
Подробные технические характеристики
Таблица
| Параметр | Подробная спецификация |
|---|---|
| Радарная технология | 24.125 ГГц доплеровский радар с планарным модулем |
| Передача мощности | < 20 дБм |
| Силовое питание | 12-36В постоянного тока |
| Рабочий ток | < 100 мА |
| Операционная температура | -30°C ~ +60°C |
| Рабочая влажность | От 0% до 95% относительная влажность, неконденсирующаяся |
| Высота установки | от 2 до 7 м |
| Максимальная скорость обнаружения | 25 км/ч для транспортных средств |
| Время ответа | < 50 мс |
| Выход реле | 1 канал, NO/NC Конфигурируемый |
| Способность переключения реле | Максимальная мощность 125VAC 1A, максимальная мощность 60VDC 1A |
| Длина кабеля | 7м |
| Уровень защиты | IP65 |
| Жилой материал | Синий анодированный алюминий + поликарбонат |
| Размер продукта | 164 мм × 111 мм × 94,5 мм |
| Масса продукта | 630 г |
| Регулируемая чувствительность | 5 уровней (от самого низкого до самого высокого) |
| Время задержки реле | 0.2s / 0.5s / 1.0s / 2.0s / 5.0s / непрерывный выход / выключен |
| Фильтр бокового движения | 4 уровни (отключенные/низкие/средние/высокие) |
| Режим защиты от помех | 2 уровня (закрыто/открыто в случае электромагнитных помех) |
| Сертификации | Соответствует требованиям CE, RoHS, FCC, ISO |
Подробности основных функций
1. Многорежимное обнаружение и распознавание направления
Режимы обнаружения поддержки 9, включая движение транспортного средства вперед/назад/в обоих направлениях, движение персонала и транспортного средства вперед/назад/в обоих направлениях, могут быть настроены в соответствии с фактическим сценарием,для достижения точного управления спусковым механизмом для различных целей.
2. регулируемое фильтрация бокового движения
4-уровневая регулируемая горизонтальная функция фильтрации, может эффективно фильтровать помехи пешеходов и транспортных средств, движущихся вбоко, особенно подходит для придорожных ворот,входы заводов и другие сценарии с частым боковым потоком, значительно уменьшая ложные триггеры.
3. Гибкая конфигурация выхода реле
Поддержка от 0,2 до 5 секунд регулируемого времени задержки реле и непрерывного режима выхода / выключения, контакт NO / NC может быть выбран, может гибко сочетаться с различными контроллерами дверей,системы управления воротами и оборудование контроля доступа.
4Сильная анти-интерференция
Специальная конструкция режима противопожарной сигнализации, может быть включена при наличии источников электромагнитных помех, таких как люминесцентные лампы, двигатели, инверторы, беспроводные системы,для обеспечения стабильной производительности обнаружения в сложных промышленных условиях.
5Легкая установка и обслуживание
Оборудована полной крепкой и аксессуарами, может быть установлена на плоской поверхности на высоте 2-7 м, с светодиодным индикатором состояния для отображения рабочего состояния в режиме реального времени,поддерживает функцию заводского сброса, легко для отладки и обслуживания на месте.
Сравнение производительности с традиционными датчиками
Таблица
| Параметр производительности | Радарный датчик JUTAI RVP42-7M | Традиционный датчик PIR | Ультразвуковой датчик |
|---|---|---|---|
| Точность обнаружения | 95% (транспортные средства и пешеходы) | 60-70% (на основе тепла) | 75-85% (на основе расстояния) |
| Показатель ложного запуска | < 1% | 5-15% | 3-8% |
| Скорость ответа | < 50 мс | 200-500 мс | 100-300 мс |
| Приспособление к окружающей среде | IP65, -30°C~+60°C | IP54, от 0°C до 50°C | IP55, -10°C~55°C |
| Гибкость установки | Регулируемая высота 2-7 м, угол 0-90° | Фиксированное ограничение высоты | Ограниченный диапазон высоты |
| Продолжительность службы | 10-летний срок эксплуатации | 2-3 года, ежегодная перекалибровка | 1-2 года, квартальная уборка |
Типичные сценарии применения

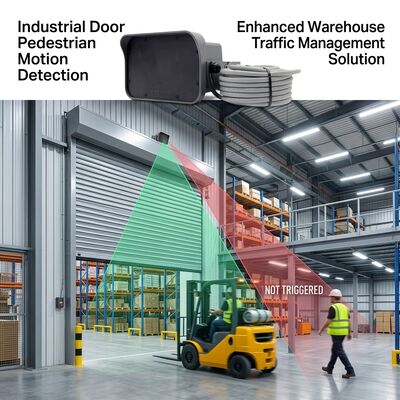

- Промышленные автоматические двери: Сдвижные двери, скользящие двери, скоростные сдвижные двери на заводах и мастерских, обнаружение вилочных погрузчиков и персонала для автоматического открытия и закрытия дверей.
- Двери холодильного хранилища и морозильника: конструкция, устойчивая к низким температурам, надежная работа в условиях -30°C, обнаружение транспортных средств и персонала для предотвращения утечки холодного воздуха.
- Складские погрузочные доки: Высокоскоростное обнаружение вилочных погрузчиков, распознавание направления, подходящее для доковых дверей логистического склада, повышение эффективности погрузки и разгрузки.
- Умная парковочная система: Дорожные барьеры, входные и выездные ворота, распознавание транспортных средств и пешеходов, точный подсчет транспортных средств и контроль доступа.
- Гаражные двери: Жилые и коммерческие гаражные двери, обнаруживают транспортные средства и пешеходов, реализуют автоматическое открытие и защиту от щелчков.
- Система контроля доступа: Общество, офисное здание, входные ворота завода, управление доступом пешеходов и транспортных средств, сотрудничают с системой контроля доступа для осуществления автоматического управления.
Примечания к установке
- Датчик должен быть прочно установлен на плоской и стабильной поверхности, чтобы избежать воздействия вибраций.
- Избегайте блокировки зоны обнаружения качающимися предметами, такими как баннеры, растения и т. д.
- Не покрывайте переднюю крышку датчика металлическими предметами, что может повлиять на эффективность обнаружения радиолокацией.
- Избегайте установки датчика рядом с люминесцентными лампами, лампами HID и другими сильными источниками электромагнитных помех или включите режим защиты от помех.
- Высота установки должна быть установлена в соответствии с фактическим сценарием, и соответствующая высота должна быть предварительно выбрана, чтобы обеспечить наилучший эффект обнаружения.
Упаковка и обслуживание
Подробная информация об упаковке
- Стандартная упаковка: основной радарный датчик RVP42-7M, крепление, полный винтовой аксессуар, 7 м предварительно подключенный кабель, руководство пользователя.
- Настраиваемая упаковка: поддержка настраиваемой упаковки OEM / ODM с логотипом бренда и этикеткой продукта в соответствии с требованиями клиента.
Техническое и послепродажное обслуживание
- 2-летняя стандартная гарантия, 3-летняя расширенная гарантия опциональна.
- Полная техническая документация, включая руководство пользователя, чертежи CAD, руководство по отладке.
- Многоуровневая техническая поддержка: 48-часовой ответ на электронную почту, 24-часовая техническая горячая линия, дистанционное руководство по отладке.
- Поддержка настраиваемой разработки прошивки и настройки функций в соответствии со специальными сценариями применения клиента.
