Устойчивый к погодным условиям датчик инфракрасного луча для систем борьбы с кражами и контроля доступа

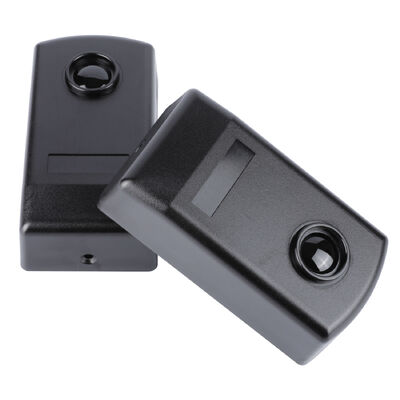

Погодоустойчивый ИК-датчик луча JUTAI IR-20M (также известный как инфракрасный фотоэлемент, датчик пересечения луча или ИК-детектор защиты от взлома) — это прочное устройство обнаружения, ориентированное на безопасность, разработанное исключительно для систем защиты от взлома и приложений контроля доступа. Благодаря классу защиты от атмосферных воздействий IP55, стабильному диапазону обнаружения 20 метров и универсальной совместимости с питанием 12-24 В переменного/постоянного тока, он создает невидимый, надежный барьер безопасности для предотвращения вторжений, управления доступом и защиты имущества, что делает его идеальным для жилых периметров, коммерческих зданий, промышленных объектов и зон с ограниченным доступом по всему миру.

В качестве профессионального датчика пересечения луча, состоящего из прецизионного передатчика (TX) и приемника (RX), IR-20M работает по проверенному принципу: TX излучает сфокусированный инфракрасный луч, который фиксируется на RX, образуя непрерывный путь обнаружения. Когда злоумышленник, транспортное средство или любое препятствие прерывает луч — днем или ночью — внутреннее реле переключения RX срабатывает мгновенно. Это отправляет быстрый сигнал в вашу систему сигнализации от взлома (активируя сирены или оповещения) или панель контроля доступа (блокируя несанкционированный доступ или останавливая автоматические ворота), обеспечивая проактивное реагирование службы безопасности.

Созданный для противостояния внешним воздействиям и сценариям интенсивного использования в системах безопасности, IR-20M имеет корпус из УФ-стойкого конструкционного пластика с плотным резиновым уплотнением. Он предназначен для непрерывной круглосуточной работы, устойчив к пыли, дождю, перепадам температур и незначительным вибрациям, что критически важно для долгосрочной надежности систем защиты от взлома и контроля доступа.

• Класс защиты IP55: Полностью защищает от проникновения пыли и струй воды низкого давления с любого направления, позволяя прямую установку на открытом воздухе для периметральных барьеров защиты от взлома без дополнительных корпусов.
• Устойчивость к УФ-излучению и коррозии: Прочный корпус устойчив к деградации под воздействием солнечного света и суровых погодных условий, сохраняя производительность в дождь, снег или в условиях высокой влажности, что необходимо для круглогодичной безопасности.
• Широкая адаптация к температуре: Надежно работает в диапазоне от -10°C до +60°C, адаптируясь к различным климатическим условиям (от холодных жилых районов до жарких коммерческих парковок).

• Дальнее покрытие безопасности: Обеспечивает сфокусированный, стабильный инфракрасный луч на расстоянии более 20 метров (в помещении/на улице), покрывая широкие проемы (ограждения дворов, входы в здания или проемы промышленных ворот) без потери сигнала.
• Технология защиты от помех: Оптимизированная оптическая конструкция минимизирует ложные срабатывания, вызванные внешним освещением (прямой солнечный свет, уличные фонари), дождем или пылью, устраняя ненужные оповещения и обеспечивая надежную работу системы защиты от взлома.
• Интуитивно понятный индикатор состояния: RX оснащен ярким красным светодиодом: выключен, когда луч не прерывается (нормальное состояние безопасности), и включен, когда он прерывается. Это позволяет быстро выравнивать датчики во время установки и мгновенно устранять неполадки для групп безопасности.

• Универсальная совместимость питания: Работает от 12-24 В переменного/постоянного тока (неполяризованный), бесшовно интегрируется со стандартными панелями сигнализации от взлома, системами контроля доступа, контроллерами автоматических ворот и ПЛК, не требуя специальных источников питания.
• Выход реле SPDT: Оснащен клеммами Common (COM, клемма 4), Normally Closed (NC, клемма 5) и Normally Open (NO, клемма 6), что обеспечивает совместимость со всеми основными аппаратными средствами безопасности и контроля доступа.
• Низкое энергопотребление: Максимальный рабочий ток TX ≤25 мА, а максимальный рабочий ток RX ≤35 мА, что обеспечивает энергоэффективный круглосуточный мониторинг безопасности без высоких затрат на электроэнергию.

• Два варианта монтажа: Поддерживает настенный монтаж (3 отверстия диаметром 5 мм с дюбелями) для наружных стен жилых/коммерческих зданий и монтаж на металлическую поверхность (3 самореза диаметром 3 мм) для промышленных ворот или металлических ограждений, адаптируясь к различным конфигурациям безопасности.
• Упрощенная проводка и маркировка: Четкая маркировка клемм (TX: 1-2 для питания; RX: 1-3 для питания, 4-6 для выходного реле) снижает количество ошибок при установке, позволяя техническим специалистам по безопасности быстро настраивать систему.
• Защищенная от несанкционированного доступа сборка: Передняя панель крепится винтами, предотвращая несанкционированное вмешательство, что критически важно для поддержания целостности систем защиты от взлома.

• Защита периметра жилых объектов: Невидимые лучевые барьеры для ограждений дворов, садовых ворот или окон, активирующие сигнализацию при несанкционированном проникновении.
• Безопасность коммерческих зданий: Защита после рабочего времени для витрин магазинов, служебных входов, складских помещений или периметров офисов.
• Промышленная защита от взлома: Обнаружение для складских ограждений, въездов на погрузочные доки или зон хранения оборудования, предотвращающее кражи или вандализм.

• Автоматический доступ к воротам: Безопасное обнаружение для жилых/коммерческих гаражных ворот, промышленных раздвижных ворот или парковочных барьеров, предотвращающее закрытие на транспортные средства/пешеходов и блокирующее несанкционированный доступ.
• Доступ в зоны ограниченного доступа: Невидимые лучи для серверных комнат, центров обработки данных или офисов с высоким уровнем безопасности, активирующие оповещения при нарушении зоны несанкционированным персоналом.
• Доступ к общественным объектам: Безопасность для ограниченных зон больниц, периметров школ или входов в правительственные здания, улучшающая контролируемый доступ.

1. Подготовка к монтажу: Выберите место с беспрепятственной линией прямой видимости между TX и RX (избегайте кустов, движущихся объектов или прямого солнечного света на RX). Для стен просверлите 3 отверстия диаметром 5 мм и установите дюбели; для металлических поверхностей просверлите 3 отверстия диаметром 3 мм для саморезов.
2. Настройка панели и проводки: Поднимите переднюю панель TX и RX, проведите кабели через корпус и подключите следующим образом:
   • Подключите питание 12-24 В переменного/постоянного тока к клеммам TX 1 и 2.
   • Подключите тот же источник питания к клеммам RX 1, 2 или 3 (соответствующее напряжение).
   • Подключите клеммы RX 4 (COM), 5 (NC) и 6 (NO) к вашей панели сигнализации от взлома или системе контроля доступа.
3. Выравнивание: Отрегулируйте положение TX и RX до тех пор, пока красный светодиод RX не погаснет (что указывает на стабильное соединение луча). Выполните точную настройку для обеспечения надежности на большом расстоянии.
4. Финальный тест безопасности: Закрепите передние панели прилагаемыми винтами. Протестируйте, прерывая луч, убедитесь, что светодиод RX загорается, а подключенная система (сигнализация, контроллер ворот) реагирует мгновенно.

Укрепите свои системы защиты от взлома и контроля доступа с помощью прочного, надежного погодоустойчивого ИК-датчика луча JUTAI IR-20M. Свяжитесь с нами для получения подробных спецификаций, оптовых цен и технической помощи, адаптированной к вашим требованиям безопасности.
