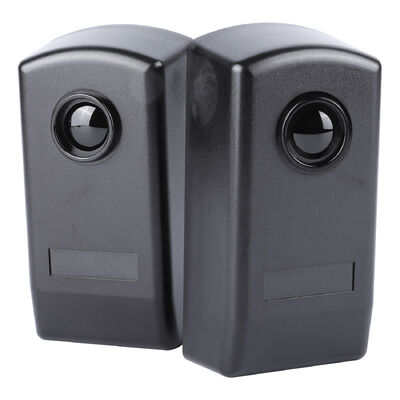

12-24V AC/DC Индустриальная и коммерческая инфракрасная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фотоэлементная фото

Обзор продукции

Основные особенности и преимущества

1Промышленная долговечность и устойчивость к погодным условиям

• IP55 Защита от проникновения: Эффективно защищает от попадания пыли и струев воды низкого давления из любого направления, позволяя непосредственную установку на открытом воздухе для обеспечения безопасности периметра и использования в помещениях в суровых промышленных условиях (например,., склады с пылью или влагой).
• Гибкость широкого напряжения: Работает на 12-24V AC/DC (неполяризованный), исключая необходимость в специализированных источниках питания и легко интегрируется со стандартными промышленными ПЛК, коммерческими панелями безопасности,и системы контроля доступа.
• Устойчивость к температуре: Работает надежно от -10°C до +60°C, адаптируясь к экстремальным климатическим условиям от холодных промышленных складов до горячих открытых коммерческих парковочных зон.

2. 30-метровая дальность и обнаружение помех

• Расширенный диапазон обнаружения: обеспечивает стабильный, сфокусированный инфракрасный луч на расстоянии более 30 метров (внутри/наружи), охватывающий широкие отверстия (промышленные ворота, складские погрузочные площадки) и большие коммерческие помещения (атриумы торговых центров,Периметры парковочных площадок) без деградации сигнала.
• Антиэкологические помехи: Оптимизированная оптическая технология минимизирует ложные триггеры, вызванные окружающим светом (солнечный свет, люминесцентные светильники), дождем,или пыль ≈ критически важна для промышленных помещений с переменным освещением и коммерческих зон с большим количеством пешеходного движения.
• Интуитивная обратная связь: RX имеет ярко-красный светодиодный индикатор: выключен, когда луч не препятствует (нормальная работа) и включен, когда прерывается.Это позволяет техникам быстро выровнять датчик во время установки и устранять проблемы в режиме реального времени.

3Универсальная интеграция и беззаботная установка

• Многофункциональный выход ретранслятора: оборудованный однопольным релейным реле с двойным выбросом (SPDT), включая терминалы Common (COM, терминал 4), Normally Closed (NC, терминал 5) и Normally Open (NO, терминал 6).Эта универсальная конструкция обеспечивает совместимость с любой промышленной машиной безопасности блокировки, коммерческая система сигнализации или автоматический контроллер дверей/воротов.
• Решения для двойной установки: Поддерживает установку на стену (3x 5 мм сверлильные отверстия с винтовыми якорями) для коммерческих зданий и установку на металлическую поверхность (3x 3 мм самонаковывающиеся винты) для промышленного оборудования или металлических конструкций,адаптация к различным сценариям установки.
• Упрощенная проводка и маркировка: Ясные обозначения терминалов (TX: 1-2 для мощности; RX: 1-3 для мощности, 4-6 для выхода реле) уменьшают ошибки установки, экономя время для техников как в промышленной, так и в коммерческой среде.

4Проектирование, ориентированное на безопасность для промышленного и коммерческого использования

• Предотвращение проникновения в периметр: создает невидимый барьер безопасности для периметров промышленных объектов, границ коммерческой собственности или запрещенных зон (например, серверные комнаты, хранилища запасов);запускает сигналы тревоги при нарушении.
• Безопасное блокирование машин: действует как датчик безопасности для промышленных машин (конвейеры, упаковочные линии) и коммерческого оборудования (автоматические двери, парковочные барьеры),предотвращение попадания в ловушку или столкновения путем остановки работы при обнаружении препятствий.
• Низкое энергопотребление: TX max рабочий ток ≤25mA и RX max рабочий ток ≤35mA, обеспечивая энергоэффективность для круглосуточной работы на промышленных предприятиях и коммерческих зданиях.

Технические спецификации

Типичные применения

Промышленная безопасность

• Защита периметра завода: Невидимые световые барьеры для стен, ограждений или входов в погрузочный док, которые запускают сигналы тревоги для несанкционированного доступа.
• Замок безопасности на складе: датчики безопасности для конвейерных систем, автоматизированных систем хранения и извлечения (ASRS) и упаковочных машин, останавливающие работу, когда работники или препятствия находятся в зоне опасности.
• Автоматизация промышленных ворот: обнаружение больших заводских ворот или точек доступа к транспортным средствам, предотвращение закрытия ворот на транспортных средствах или оборудовании.

Коммерческая безопасность и контроль доступа

• Безопасность торговых центров и розничной торговли: Защита периметра в задней части дома, в запасных помещениях или на входе в магазин после работы.
• Безопасность парковочных площадок и гаражей: обнаружение препятствий для автоматических парковочных барьеров и гаражных дверей, предотвращающих столкновения с транспортными средствами или пешеходами.
• Доступ к офисному и коммерческому комплексу: датчики безопасности для автоматических раздвижных дверей, входов в закрытые зоны и лифтовых лобби, повышающие безопасность жильцов и посетителей.
• Охрана больниц и общественных учреждений: Непринудительное обнаружение аварийных выходов, помещений медицинского снабжения или зон повышенной безопасности (например, центров обработки данных в офисных зданиях).

Руководство по установке и проводке

1. Подготовка к монтажу: выбирать место с беспрепятственной линией зрения между TX и RX. для установки на стену (коммерческие здания), просверлять отверстия размером 3x 5 мм и устанавливать винтовые якори;для металлических поверхностей (промышленное оборудование), просверлить отверстия размером 3х3 мм для самозажимающих винтов.
2. Подключение:
   • Подключите 12-24В переменного тока к терминалам TX 1 и 2.
   • Подключить тот же источник питания к RX-концами 1, 2 или 3 (соответствующим номинальному напряжению).
   • Подключите терминалы RX 4 (COM), 5 (NC) и 6 (NO) к панели безопасности, PLC или контроллеру доступа.


3. Сравнение: Настройка положений TX и RX до тех пор, пока красный светодиод RX не выключится, что указывает на стабильное соединение луча.
4. Заключительное испытание: Закрепите передние панели поставленными винтами. Испытайте датчик, прерывая луч, убедитесь, что светодиод RX включен и подключенная система (сигнал тревоги, контроллер двери, оборудование) реагирует правильно..

Почему выбрать фотоэлемент JUTAI IR-20?

• Приспособимость к двум сценам: адаптированы как для промышленной прочности, так и для коммерческой универсальности, исключая необходимость в отдельных датчиках для различных сред.
• Долгосрочная надежность: 30-метровый диапазон обнаружения охватывает большие пространства, уменьшая количество датчиков, необходимых для защиты периметра или охвата безопасности.
• Экономичная безопасность: производительность промышленного класса по конкурентоспособной цене, снижая общие затраты на систему безопасности и безопасности для предприятий.
• Универсальная совместимость: Работает со всеми основными промышленными ПЛК, коммерческими панелями безопасности и системами контроля доступа, упрощая интеграцию с существующей инфраструктурой.
• Надежная поддержка бренда: Разработан компанией Shenzhen JUTAI Comm Co., Ltd., профессиональным поставщиком компонентов промышленной и коммерческой безопасности с глобальной технической поддержкой и гарантией качества.
