Общий вес посылки 0,25 кг. Однолучевой фотоэлемент с дальностью действия 20 м, идеально подходит для автоматических дверей, класс защиты IP65, прочный

Место происхождения	Китай
Фирменное наименование	JUTAI
Сертификация	CE
Номер модели	IR-20
Документ	JUTAI Wired Photocell IR-20...20.pdf
Количество мин заказа	1
Цена	negotiable
Упаковывая детали	мультфильм
Время доставки	5 - 8 рабочих дней
Условия оплаты	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Поставка способности	1000 штук в месяц

Подробная информация о продукте

IP-рейтинг	IP65	Диапазон обнаружения	30 м
Тип	Проводной	Код ТН ВЭД	8531901000
Размер упаковки	120,00 см * 11,70 см * 4,30 см	Вес брутто упаковки	0,25 кг
Выделить	Фотоэлемент для автоматических дверей с дальностью действия 20 м , Фотоэлемент для автоматических дверей 20 м , IP65

Оставьте сообщение

Характер продукции

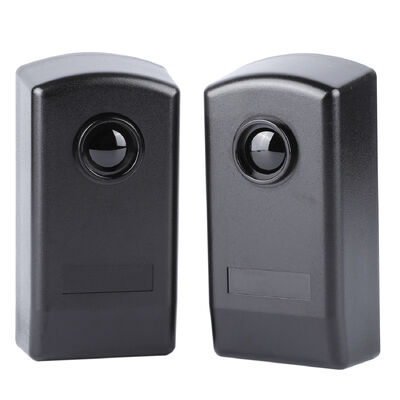

Однолучевой фотоэлектрический датчик с дальностью действия 20 м для автоматических дверей

Однолучевой фотоэлектрический датчик JUTAI IR-20M — это профессиональное инфракрасное решение для обнаружения, разработанное специально для автоматических дверных систем и критически важных сценариев автоматизации. В качестве датчика сквозного луча, состоящего из передатчика (TX) и приемника (RX), он создает невидимый, точный инфракрасный луч с дальностью обнаружения 20 метров, обеспечивая надежное обнаружение препятствий для предотвращения защемления и повышения безопасности эксплуатации. Благодаря классу защиты от атмосферных воздействий IP55, широкой совместимости с напряжением и промышленной долговечности, это надежный выбор для автоматических раздвижных дверей, распашных дверей, скоростных рулонных дверей и систем контроля доступа по всему миру.

Обзор продукта

Работая по простому принципу сквозного луча, датчик IR-20M излучает сфокусированный инфракрасный луч от TX к RX. Когда какой-либо объект — будь то человек, транспортное средство или препятствие — прерывает луч, внутреннее реле RX мгновенно срабатывает, отправляя сигнал контроллеру автоматической двери для остановки закрытия, изменения направления или паузы в работе.

Датчик, изготовленный из устойчивого к УФ-излучению конструкционного пластика и прорезиненного корпуса, рассчитан на работу в наружных условиях, устойчив к пыли и перепадам температур. Он предназначен для круглосуточной непрерывной работы в коммерческих, промышленных и общественных местах с высокой проходимостью, где надежность и безопасность являются обязательными.

Основные характеристики и преимущества

Всепогодная и прочная конструкция

Защита от проникновения IP55: Эффективно защищает от проникновения пыли и струй воды низкого давления с любого направления, позволяя устанавливать датчик как внутри, так и снаружи помещений без дополнительной защиты.
Широкая совместимость с напряжением: Работает от 12-24 В переменного/постоянного тока (неполяризованный), легко интегрируется со стандартными источниками питания и системами управления автоматических дверей.
Устойчивость к температуре: Стабильно работает в диапазоне от -10°C до +60°C, адаптируясь к различным климатическим условиям и условиям работы.

Надежное обнаружение на расстоянии 20 метров

Дальняя работа: Обеспечивает стабильный, сфокусированный инфракрасный луч с максимальной дальностью действия 20 метров, подходящий для широких дверных проемов и больших зон доступа.
Защита от помех: Оптимизированная оптическая технология минимизирует ложные срабатывания, вызванные окружающим светом, дождем или пылью, обеспечивая точное обнаружение в сложных условиях.
Интуитивно понятный индикатор состояния: RX оснащен красным светодиодом — выключен, когда луч не прерывается (нормальная работа), и включен, когда он прерывается — для быстрой настройки и проверки состояния в реальном времени.

Простая установка и универсальная интеграция

Два варианта монтажа: Поддерживает настенный монтаж (3 отверстия диаметром 5 мм с дюбелями) и монтаж на металлическую поверхность (3 самореза диаметром 3 мм), адаптируясь к различным сценариям установки.
Универсальный релейный выход: Реле SPDT (однополюсное с двумя направлениями переключения) с клеммами общего (COM, клемма 4), нормально замкнутого (NC, клемма 5) и нормально разомкнутого (NO, клемма 6) контакта, совместимое с любым контроллером автоматической двери, ПЛК или системой сигнализации.
Упрощенная проводка: Четкая маркировка клемм (TX: 1-2 для питания; RX: 1-3 для питания, 4-6 для релейного выхода) снижает ошибки при установке и экономит время на настройку.

Безопасность для автоматических дверей

Предотвращение защемления: Соответствует критическим требованиям безопасности для автоматических дверей, предотвращая столкновения и защемление людей, домашних животных или предметов.
Промышленная надежность: Высококачественные компоненты и прочный корпус обеспечивают долговременную работу при высокой частоте использования (например, в торговых центрах, аэропортах, больницах).

Технические характеристики

Параметр	Спецификация
Модель	IR-20M
Принцип обнаружения	Однолучевой сквозной луч (пара передатчик + приемник)
Максимальная дальность обнаружения	20 метров (в помещении/на улице)
Источник питания	12-24 В переменного/постоянного тока (неполяризованный)
Максимальный рабочий ток TX	≤ 25 мА
Максимальный рабочий ток RX	≤ 35 мА
Тип выхода	1 переключающее реле (SPDT)
Номинальные характеристики релейного контакта	Макс. 500 мА при 48 В переменного/постоянного тока
Класс защиты от проникновения	IP55
Диапазон рабочих температур	-10°C до +60°C
Материал корпуса	Конструкционный пластик с резиновым покрытием
Индикатор приемника	Красный светодиод (включен при прерывании луча)
Конфигурация клемм	TX: 1-2 (питание); RX: 1-3 (питание), 4 (COM), 5 (NC), 6 (NO)
Спецификации монтажных отверстий	Стена: 3x 5 мм; Металл: 3x 3 мм
Размеры (Д×Ш×В)	90,63 мм × 44,90 мм × 30,00 мм

Типичные области применения

Автоматические раздвижные двери: Торговые центры, офисные здания, аэропорты и больницы — предотвращение защемления во время закрытия.
Распашные двери и рулонные двери: Промышленные предприятия, склады и розничные магазины — обнаружение препятствий для предотвращения столкновений.
Гаражные ворота и шлагбаумы: Жилые и коммерческие парковки — обеспечение безопасной работы при наличии транспортных средств или пешеходов.
Системы контроля доступа: Периметральная охрана дверных проемов, ворот и запретных зон — срабатывание сигнализации или отказ в доступе при нарушении луча.
Входы в общественные здания: Вокзалы, больницы и школы — повышение безопасности автоматических дверных систем с высокой проходимостью.

Руководство по установке и проводке

Подготовка к монтажу: Выберите место с прямой видимостью между TX и RX. Для стен просверлите 3 отверстия диаметром 5 мм и установите дюбели; для металлических поверхностей просверлите 3 отверстия диаметром 3 мм для саморезов.
Подключение проводки:
- Подключите питание 12-24 В переменного/постоянного тока к клеммам TX 1 и 2.
- Подключите тот же источник питания к клеммам RX 1, 2 или 3 (соответствие напряжения).
- Подключите клеммы RX 4 (COM), 5 (NC) и 6 (NO) к вашему контроллеру автоматической двери или системе сигнализации.
Настройка: Отрегулируйте положение TX и RX до тех пор, пока красный светодиод RX не погаснет, что указывает на стабильное соединение луча.
Финальное тестирование: Закрепите передние панели прилагаемыми винтами. Протестируйте, прерывая луч — убедитесь, что светодиод RX загорается, а контроллер двери реагирует правильно (останавливается или меняет направление).

Почему стоит выбрать однолучевой фотоэлектрический датчик JUTAI IR-20M?

Разработан для автоматических дверей: Оптимизированная конструкция соответствует специфическим требованиям безопасности и производительности автоматических дверных систем.
Проверенная надежность: Промышленные компоненты и всепогодная конструкция обеспечивают стабильную работу в сложных условиях.
Универсальная совместимость: Работает со всеми основными контроллерами автоматических дверей и источниками питания, снижая сложность интеграции.
Экономичная безопасность: Высококачественная производительность по конкурентоспособной цене, снижающая общую стоимость системы.
Поддержка доверенного бренда: Разработано Shenzhen JUTAI Comm Co., Ltd., профессиональным поставщиком компонентов безопасности и автоматизации с глобальной технической поддержкой.

Повысьте безопасность и надежность вашей автоматической дверной системы с помощью однолучевого фотоэлектрического датчика JUTAI IR-20M. Свяжитесь с нами для получения подробных спецификаций, информации о ценах и технической помощи.
