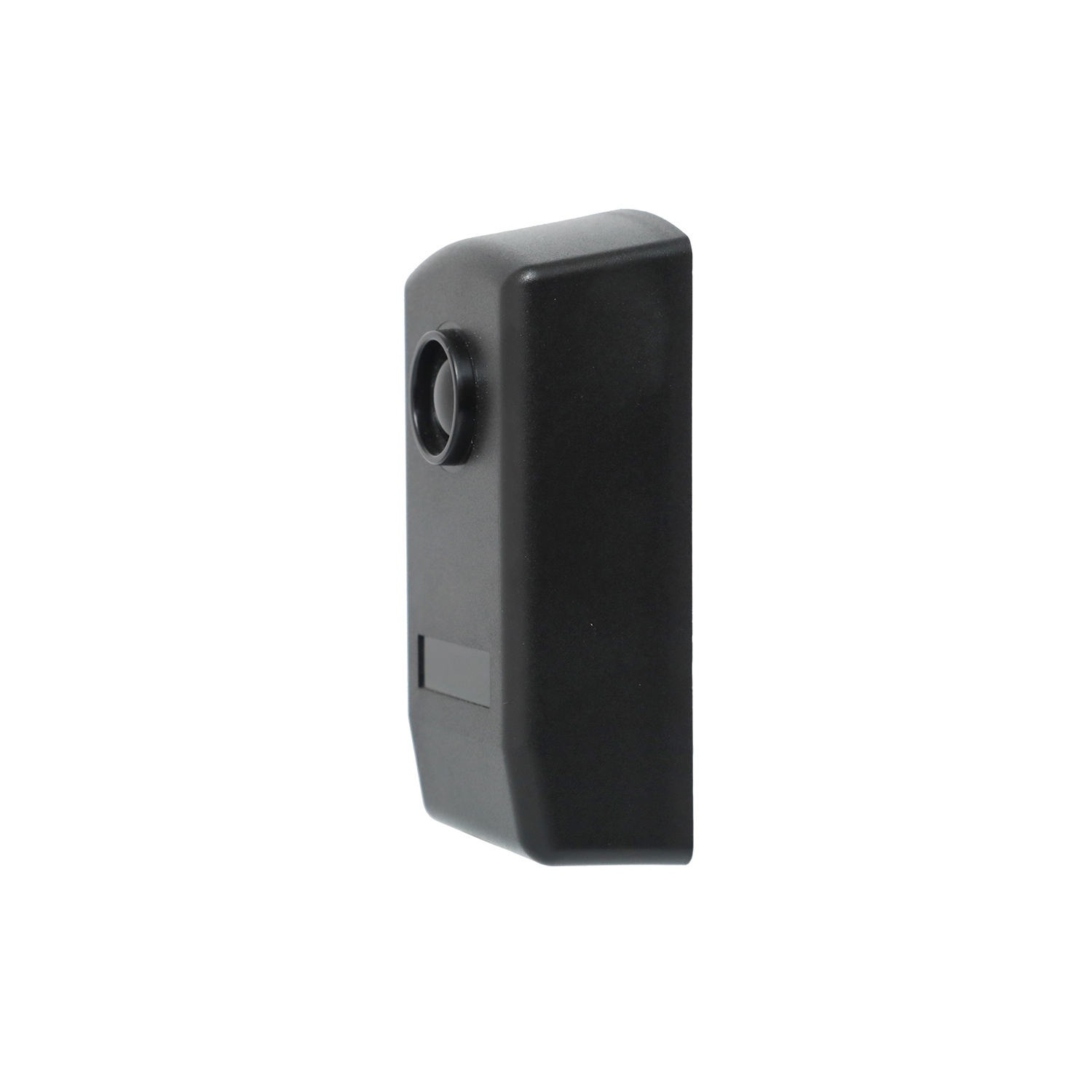

Датчик инфракрасного луча IP55 для наружной безопасности и автоматизации

Обзор продукции

Основные особенности и преимущества

1. IP55 Противопогодный и прочный дизайн

• Защита IP55: эффективно блокирует проникновение пыли и сопротивляется струям воды низкого давления (из любого направления), позволяя непосредственную установку на открытом воздухе без дополнительных корпусов.
• Устойчивость к УФ и коррозии: резиновый, устойчивый к ультрафиолету корпус предотвращает деградацию от солнечных лучей и суровой погоды, продлевая срок службы на открытом воздухе.
• Приспособление к широким температурам: работает стабильно от -10°C до +60°C, адаптируясь к большинству климатических условий (от холодной зимы до жаркого лета).

2. Надежное обнаружение на большие расстояния

• Дальность обнаружения 20 метров: обеспечивает стабильный, сфокусированный луч для широких отверстий (например, промышленных ворот, парковочных барьеров) и периметровых ограждений безопасности.
• Противопомешательство: Оптимизированный дизайн инфракрасного луча позволяет минимизировать ложные триггеры от окружающего света, дождя или пыли, обеспечивая точное обнаружение.
• Интуитивная обратная связь: RX оснащен красным светодиодным индикатором, который выключается при нормальной работе (свет без помех) и включается при прерывании света для быстрого выравнивания и проверки состояния в режиме реального времени.

3Гибкая интеграция и простая установка

• Универсальная совместимость электроэнергии: Работает с 12-24V AC / DC (неполяризованные) источники питания, плавно интегрируются с обычными дверными контроллерами, ПЛК и системами сигнализации.
• Многофункциональный выход ретранслятора: SPDT (Single Pole Double Throw) реле с терминалами COM (Common, terminal 4), NC (Normally Closed, terminal 5) и NO (Normally Open, terminal 6) для обеспечения универсальной совместимости.
• Опции двойной установки: Поддерживает установку на стену (3х5мм сверла с винтовыми якорями) и установку на металлическую поверхность (3х3мм самонаковывающиеся винты), адаптируясь к различным сценариям установки на открытом воздухе.
• Упрощенная проводка: Ясное обозначение терминала (TX: 1-2 для мощности; RX: 1-3 для мощности, 4-6 для выхода реле) уменьшает ошибки установки.

4. Уровень производительности в области безопасности и промышленности

• Предотвращение ловушек: Удовлетворяет требованиям безопасности для автоматических дверей, ворот и барьеров, предотвращая столкновения или попадание в ловушку людей/объектов.
• Прочные электрические характеристики: TX max рабочий ток ≤25mA, RX max рабочий ток ≤35mA, и контактный релей номиналом до 500mA @ 48V AC/DC, подходящий для нагрузок промышленной автоматизации.

Технические спецификации

Типичные применения

• Автоматизация наружных ворот и гаражей: Промышленные ворота, барьеры для парковки и гаражные двери: обнаружение транспортных средств/препятствий для предотвращения столкновения во время закрытия.
• Охрана периметра: Невидимые инфракрасные ограждения для границ собственности, стен фабрики или жилых ограждений, которые запускают сигналы об вторжении при прорыве луча.
• Автоматическая безопасность дверей: наружные раздвижные двери, качающиеся двери или высокоскоростные подвижные двери в торговых центрах, больницах или промышленных объектах, предотвращающие попадание в ловушку.
• Безопасность промышленных машин: оборудование для обработки материалов на открытом воздухе, конвейерные системы или строительные машины, действующие в качестве блокировки безопасности для обнаружения присутствия.
• Коммерческие и общественные помещения: Парковки, железнодорожные вокзалы и входы в офисные здания, обеспечивающие безопасную работу автоматизированных систем доступа.

Руководство по установке и проводке

1. Подготовка к монтажу: Выберите место с четкой линией зрения между TX и RX. Для стен просверлите отверстия размером 3x 5 мм и установите винтовые якори; для металлических поверхностей просверлите отверстия размером 3x 3 мм для самонажимающих винтов.
2. Подключение:
   • Подключите 12-24В переменного тока / постоянного тока к терминалам TX 1 & 2.
   • Подключить питание к RX-концами 1, 2 или 3 (сопоставимое напряжение).
   • Провод RX терминалов 4 (COM), 5 (NC), 6 (NO) к вашему контроллеру, PLC, или системы тревоги.


3. Сравнение: регулируйте положения TX и RX до тех пор, пока красный светодиод RX не выключится (что указывает на стабильное соединение луча).
4. Окончательная настройка: Закрепите передние панели предостаточными винтами. Испытание путем прерывания луча: проверьте включение светодиода RX и правильное срабатывание реле.

Почему выбрать сенсор инфракрасного луча JUTAI IR-20M?

• IP55 Надежность на открытом воздухеПостроен для устойчивости к пыли, дождю и экстремальным температурам, идеально подходит для незащищенной окружающей среды.
• Прочность промышленного качества: Высококачественные компоненты и прочный корпус обеспечивают долгосрочную производительность с минимальным техническим обслуживанием.
• Универсальная совместимость: Гибкий вход мощности и выход реле легко интегрируются с существующими системами безопасности и автоматизации.
• Удобная установка: четкая маркировка, две возможности установки и интуитивно понятная обратная связь LED уменьшают время установки и ошибки.
• Доверенность бренда: Разработан компанией Shenzhen JUTAI Comm Co., Ltd., профессиональным поставщиком компонентов безопасности и автоматизации.
