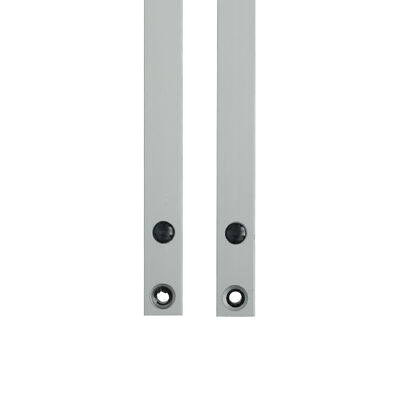

Многолучевой датчик безопасности для дверных систем с выходом NO/NC и быстрым откликом

Основные характеристики (Подробная таблица параметров)

Основные преимущества (четкие, целевые пункты)

1. Многолучевое обнаружение с полным охватом

• 8-лучевая световая решетка устраняет слепые зоны безопасности по всей высоте дверного проема (1729 мм), обеспечивая отсутствие пропущенных обнаружений небольших объектов, рук или конечностей.
• Плотное распределение лучей адаптируется к динамической работе дверных систем, обеспечивая всестороннюю защиту от защемления.

2. Настраиваемый выход NO/NC

• Выход NO по умолчанию соответствует стандартным требованиям системы управления дверью; выход NC настраивается с помощью простой операции.
• Гибкое переключение режима выхода позволяет легко интегрироваться с различными панелями управления дверями и реле безопасности, повышая совместимость.

3. Быстрый отклик для безопасности дверей

• Мгновенно запускает действия по обеспечению безопасности (реверс/остановка двери) при прерывании луча, соответствуя быстрой работе скоростных дверей и рольставней.
• Устраняет задержки безопасности в условиях интенсивного движения дверей, эффективно избегая несчастных случаев с защемлением.

4. Прочная и надежная работа

• Защита IP67 выдерживает пыль, брызги воды и временное погружение, подходит для установки дверей внутри/снаружи помещений и в суровых промышленных условиях.
• Корпус из алюминиевого сплава устойчив к коррозии, механическому износу и вибрации, обеспечивая долгосрочную стабильность при частом открытии/закрытии дверей.

5. Режим маскирования для предотвращения ложных тревог

• Блокировка первого канала световой решетки не вызывает срабатывания защиты, адаптируясь к конструкциям зазоров дверей и последовательному блокированию лучей во время нормального закрытия.
• Избегает ненужных прерываний работы двери, сохраняя при этом полную защиту от непреднамеренных вторжений.

Руководство по подключению (Стандартизированная таблица с примечаниями)

Критическое предупреждение

• НЕ подключайте клеммы NO/NC (зеленые/желтые провода приемника) к положительной клемме источника питания - это приведет к необратимому повреждению оптического реле.

Действия по активации режима NC Output & Blanking

1. Завершите подключение в соответствии с руководством по подключению и убедитесь в отсутствии ошибок подключения.
2. Включите датчик (убедитесь, что источник питания соответствует требованиям DC12-24V).
3. В течение 1 минуты после включения питания коснитесь зеленого провода приемника (выход NO) к его черному проводу (GND) пять раз подряд.
4. Наблюдайте, как красный индикатор приемника быстро мигает - это указывает на успешную активацию: желтый провод переключается в режим NC, и включается режим маскирования.

Сценарии применения (Целевой список)

• Промышленные скоростные двери (производственные предприятия, логистические центры)
• Рольставни (склады, розничные магазины, коммерческие здания)
• Автоматические двери (офисные здания, торговые центры, промышленные цеха)
• Двери холодильных камер (холодильные склады, морозильные камеры)
• Гаражные ворота (жилые, коммерческие парковки)

Устранение неполадок (Комплексная таблица проблем и решений)

Предостережения по использованию и обслуживанию (Основные напоминания)

• Держите соединительные кабели вдали от высоковольтных/сильноточных проводников, дверного оборудования и путей вилочных погрузчиков, чтобы избежать помех, выдавливания или повреждения.
• Регулярно протирайте линзы передатчика и приемника сухой мягкой тканью, чтобы удалить пыль, масляные пятна или конденсат - грязные линзы повлияют на точность обнаружения.
• Не сгибайте, не скручивайте и не тяните датчик или кабели с усилием; избегайте царапин на корпусе из алюминиевого сплава или инфракрасных линзах.
• Предотвращайте попадание прямых солнечных лучей или других источников инфракрасного излучения на приемник (избегает ложных срабатываний или сбоев обнаружения).
• Убедитесь, что дверь или препятствие, используемые для режима маскирования, соответствуют минимальному требованию к непрерывной дистанции блокировки.
• Периодически проверяйте функцию защиты от защемления и режим выхода, чтобы убедиться, что датчик работает нормально с дверной системой.
