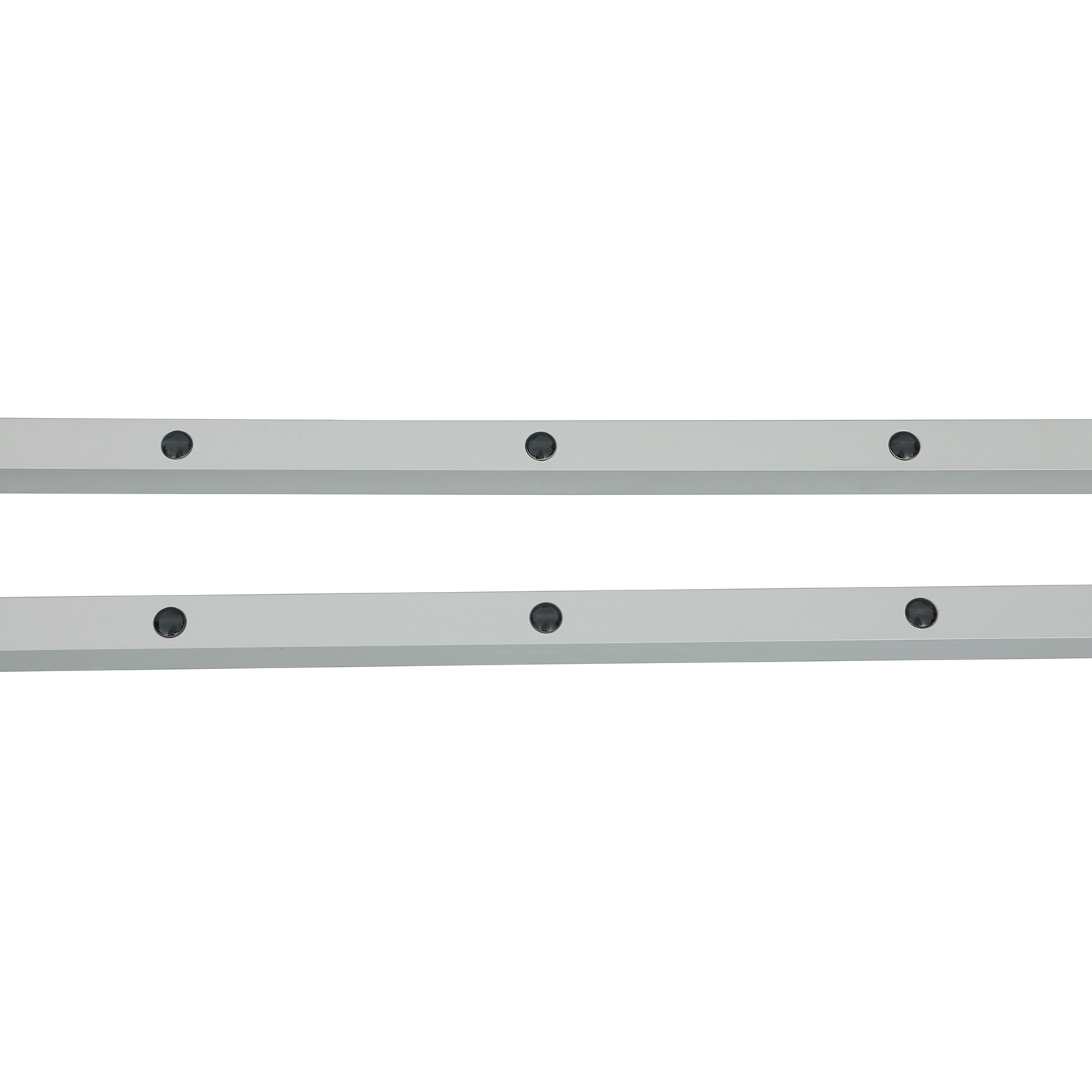

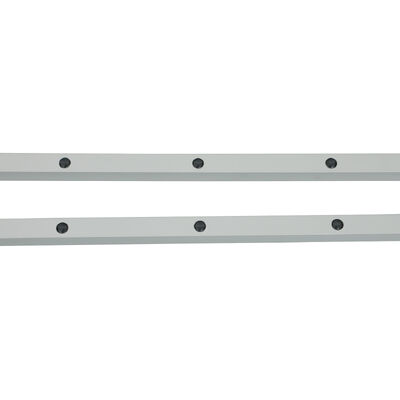

Инфракрасный защитный барьер для промышленных ворот с регулируемой длиной 500-2500 мм

  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
Место происхождения Китай
Фирменное наименование JUTAI
Сертификация CE
Номер модели CL20-8L
Документ CL05-8L User Manual.pdf
Количество мин заказа 1
Цена negotiable
Упаковывая детали мультфильм
Время доставки 5 - 8 рабочих дней
Условия оплаты T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Поставка способности 1000 штук в месяц
Подробная информация о продукте
IP-рейтинг IP67 Функция Прикрывать
Чувствительное расстояние 8м Материал Алюминиевый сплав
Особенность Устойчивость к коррозии Напряжение питания DC12-24V
Рабочая температура -20 ~ 60 ℃ Рабочий ток <50ma>
Выход No/Nc, COM Рабочий ток <20 мА при 12–24 В постоянного тока
Спецификация 2000*21*15 мм
Выделить

Инфракрасный защитный барьер для промышленных ворот

,

Регулируемый инфракрасный защитный барьер 500-2500 мм
Оставьте сообщение
Характер продукции



Описание продукта


Инфракрасный защитный барьер для промышленных ворот с регулируемой длиной 500-2500 мм 0

Инфракрасный защитный барьер для промышленных дверей с регулируемой длиной 500-2500 мм

Инфракрасный защитный барьер серии JUTAI CL - это профессиональное решение безопасности, предназначенное для промышленных дверей, предлагающее регулируемые длины от 500 мм до 2500 мм для различных размеров дверей.Он образует невидимую световую сетку между излучателем и приемникомС защитой IP67 и корпусом из алюминиевого сплаваон обеспечивает надежную производительность в суровых условиях.

Основные спецификации (таблица параметров)

Параметр Спецификация
Серия моделей CL05, CL10, CL15, CL20, CL25 (с суффиксом -8L)
Регулируемый диапазон длины 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм (в зависимости от модели)
Количество фотоклеток 8 лучей
Максимальная высота защиты 1729 мм (ссылка CL20-8L)
Рабочее напряжение DC12-24V
Рабочий ток Передатчик: < 65mA @ DC12V; приемник: < 20mA @ DC12V
Конфигурация вывода Выход ретранслятора NO/NC (по умолчанию NO, настраиваемый на NC); включается терминал COM
Рейтинг защиты IP67 (пылестойкость + водонепроницаемость)
Жилой материал Сплав алюминия
Операционный диапазон (от излучателя до приемника) 1-8 м
Длина кабеля Передатчик: 8 м, приемник: 4 м.
Тип соединителя Передатчик: 5-полюсный M8 мужской; приемник: 4-полюсный M8 мужской
Операционная температура -20°C ~ +60°C
Ключевая функция Промышленная дверь против зажима + режим отжима (первый канал без запуска)
Индикаторы состояния светодиодов Передатчик: стабильно-синий (нормальный); быстромигающий красный (напряжение < 9V или > 28V)

Приемник: постоянный красный (блокированный); постоянный синий (неблокированный); мигающий синий (неправильное выравнивание)
Размеры отверстий установки (единицы: мм) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Ключевые преимущества (ясные моменты)

1. 500-2500 мм регулируемая длина

  • Различные варианты длины охватывают от небольших дверей доступа (500 мм) до чрезвычайно больших промышленных дверей (2500 мм), адаптирующихся к различным размерам промышленных дверей.
  • Не требуются дополнительные изменения. Прямой выбор соответствующих моделей для разных дверных отверстий.

2Целенаправленная защита промышленных дверей

  • 8-лучевая световая решетка устраняет слепые точки безопасности, обнаруживая руки, конечности или предметы, чтобы предотвратить зажимание / дробление.
  • Режим закрытия приспосабливается к промышленных дверных пробелов, избегая ложных сигналов тревоги во время нормального закрытия.

3Прочный и экологически устойчивый

  • Защита IP67 выдерживает пыль, брызги воды и суровые промышленные условия, подходящие для использования в помещениях и на улице.
  • Алюминиевый корпус устойчив к коррозии и механическому износу, обеспечивая долгосрочную надежность.

4Легкая установка и эксплуатация

  • Цветная проводка упрощает подключение к системам управления промышленными дверями (подробности в руководстве по проводке).
  • Регулируемые крепления подходят для различных дверных рамок; интуитивно понятные светодиодные индикаторы позволяют быстро устранять неполадок.

Руководство по проводке (стандартизированная таблица)

Компонент Цвет проволоки Функция Примечания
Передатчик Красный DC12-24V положительный источник питания Подключение к стабильному источнику питания
Передатчик Черный Земля (GND) Подключение к терминалу питания
Передатчик Зеленый/желтый/белый Резерв Не требуется подключение для базового использования
Приемник Красный DC12-24V положительный источник питания То же самое, что и мощность передатчика.
Приемник Черный Земля (GND) Общая земля с передатчиком
Приемник Зеленый Выход NO/NC (по умолчанию NO) Подключение к сигналу безопасности системы управления дверью
Приемник Желтый Конфигурируемый NC Активировать с помощью настройки режима отключения
Приемник Белый COM (общий терминал) Соответствующий терминал для выхода NO/NC

Критическое предупреждение

  • Не подключайте терминалы NO/NC к питанию положительно, это повредит оптическое реле.

Шаги активации режима отключения

  1. Полное подключение и питание устройства.
  2. В течение 1 минуты после включения 5 раз касайтесь зеленого провода приемника к его GND (черному проводу).
  3. Приемник ≈ Красный свет мигает, чтобы подтвердить активацию: желтый провод переключается на режим NC, включен режим выключения.

Соответствие модели и длины (таблица)

Модель Длина Целевые типы промышленных дверей
CL05-8L 500 мм Небольшие двери доступа, двери общего пользования
CL10-8L 1000 мм Средние дверцы с роликовыми жалюзи, гаражные двери
CL15-8L 1500 мм Двери складов, двери логистических центров
CL20-8L 2000 мм Большие промышленных быстрых дверей, двери холодильного хранилища
CL25-8L 2500 мм Сверхбольшие двери погрузочных причалов, промышленные двери для тяжелого грузового транспорта

Устранение неполадок (таблица решения проблем)

Симптомы вины Решения
Синий свет приемника мигает (включен) Излучатель и приемник для параллельного выравнивания
Красный свет передатчика быстро мигает. Стабилизировать питание на DC12-24V (избегайте <9V или >28V)
Нет противозащитного действия (устройство нормальное) Перепроверьте проводку против руководства для исправления ошибок подключения
Невозможно войти в режим отключения 1. Поправить дверные уплотнения, чтобы предотвратить утечку света

2Чистые обломки блокируют нижний луч.

3Убедитесь, что дверь/препятствие соответствует минимальному непрерывному расстоянию блокировки.

Предупреждения по эксплуатации и техническому обслуживанию (ключевые напоминания)

  • Держите кабели подальше от высоковольтных проводников и дверных механизмов, чтобы избежать повреждения.
  • Регулярно протирайте линзы излучателя/приемника сухой мягкой тканью, чтобы удалить пыль/грязь.
  • Не сгибайте устройство или кабели; не царапайте инфракрасные линзы.
  • Не допускайте прямых солнечных лучей или инфракрасных источников света на приемник.
  • Обеспечить, чтобы объекты режима блокировки соответствовали минимальному требованию непрерывного блокировочного расстояния.
Для получения технической поддержки или запросов на большие объемы обращайтесь:https://www.accesssecuritysolution.com/
