Система защитных световых барьеров для автоматических дверей с водонепроницаемым алюминиевым корпусом
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | JUTAI |
| Сертификация | CE |
| Номер модели | CL20-8L |
| Документ | CL05-8L User Manual.pdf |
| Количество мин заказа | 1 |
| Цена | negotiable |
| Упаковывая детали | мультфильм |
| Время доставки | 5 - 8 рабочих дней |
| Условия оплаты | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Поставка способности | 1000 штук в месяц |
Подробная информация о продукте
| IP-рейтинг | IP67 | Функция | Прикрывать |
|---|---|---|---|
| Расстояние срабатывания | 8м | Материал | Алюминиевый сплав |
| Особенность | Коррозионностойкий | Напряжение питания | 12-24 В постоянного тока |
| Рабочая температура | -20 ~ 60 ℃ | Рабочий ток | <50ma> |
| Выход | No/Nc, COM | Рабочий ток | <20 мА при 12–24 В постоянного тока |
| Спецификация | 2000*21*15 мм | ||
| Выделить | Система защитных световых барьеров для автоматических дверей,Система защитных световых барьеров с алюминиевым корпусом,Водонепроницаемая система защитных световых барьеров |
||
Характер продукции

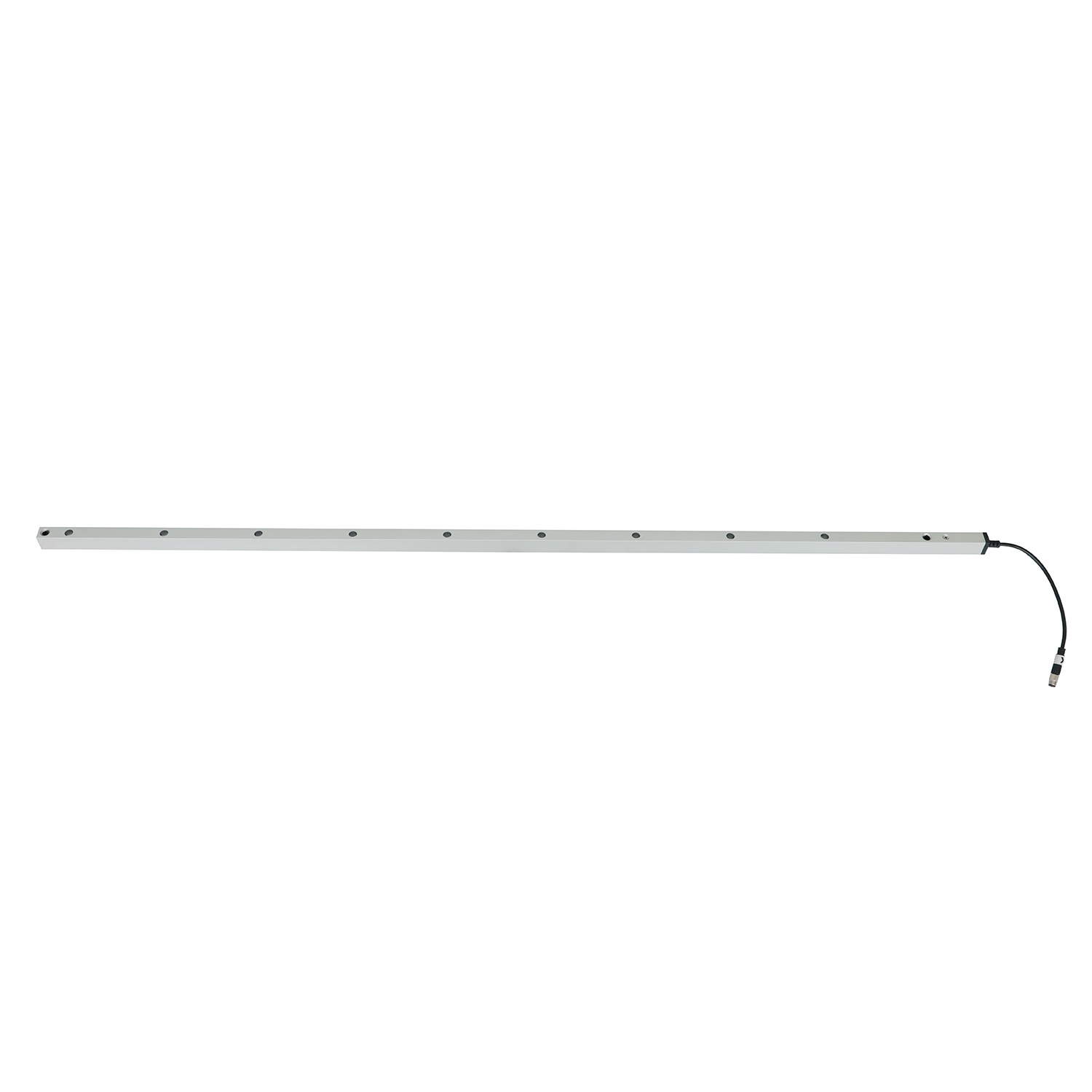

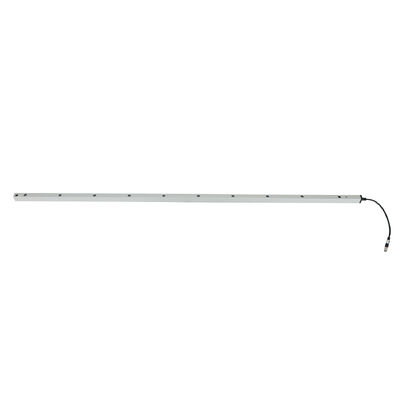

Система световых завес безопасности для автоматических дверей с водонепроницаемым алюминиевым корпусом
Система световых завес безопасности JUTAI CL20-8L представляет собой профессиональное защитное решение, разработанное для автоматических дверей, оснащенное водонепроницаемым алюминиевым корпусом и защитой IP67. Она формирует 8-лучевую невидимую световую завесу между излучателем и приемником, мгновенно вызывая реверс или остановку двери при вторжении персонала, объектов или оборудования — эффективно предотвращая защемление, раздавливание или столкновения в промышленных и коммерческих условиях.
Основные характеристики
| Параметр | Спецификация |
|---|---|
| Модель | CL20-8L |
| Тип продукта | Система световых завес безопасности (световой барьер безопасности) |
| Рабочее напряжение | DC12-24V |
| Рабочий ток | Передатчик: <65 мА при DC12V; Приемник: <20 мА при DC12V |
| Конфигурация вывода | Релейный выход NO/NC (по умолчанию NO, настраиваемый на NC); Включен общий терминал |
| Степень защиты | IP67 (пыленепроницаемый + водонепроницаемый) |
| Материал корпуса | Алюминиевый сплав (водонепроницаемый, коррозионностойкий) |
| Рабочий диапазон (от излучателя до приемника) | 1-8 м |
| Максимальная высота защиты | 1729 мм |
| Количество фотоэлементов | 8 лучей |
| Длина кабеля | Передатчик: 8 м; Приемник: 4 м |
| Тип разъема | Передатчик: 5-контактный штекер M8; Приемник: 5-контактный штекер M8 |
| Рабочая температура | -20°C ~ +60°C |
| Ключевая функция | Защита от защемления автоматических дверей + Режим блокировки (защита от ложных срабатываний) |
| Светодиодные индикаторы состояния | Передатчик: Непрерывный синий (нормальная работа); Быстро мигающий красный (напряжение <9V or>28V) Приемник: Непрерывный красный (объект/персонал заблокирован); Непрерывный синий (нет препятствий); Мигающий синий (первое включение, смещение) |
| Размеры монтажных отверстий (Единица измерения: мм) | 14, 29, 75, 80, 175, 19.7, 21.4, 259 |
Ключевые преимущества
- Водонепроницаемый алюминиевый корпус: Конструкция из алюминиевого сплава обеспечивает долговечность, коррозионную стойкость и эффективную водонепроницаемость в сочетании с рейтингом IP67. Выдерживает дождь, пыль и влагу, подходит для автоматических дверей, установленных на улице, или для влажных промышленных помещений.
- Целенаправленная защита автоматических дверей: 8-лучевая световая завеса охватывает полную высоту проема двери (1729 мм), устраняя слепые зоны безопасности и предотвращая защемление рук, конечностей или предметов. Мгновенное реагирование на прерывание луча, соответствующее скорости работы автоматических дверей, чтобы избежать задержек в безопасности.
- Режим блокировки для предотвращения ложных срабатываний: Блокировка первого канала не вызывает срабатывания защиты, адаптируясь к конструкциям зазоров автоматических дверей. Избегает ненужного реверса двери во время нормального закрытия, сохраняя при этом защиту от непреднамеренных вторжений.
- Простая установка и эксплуатация: Цветная маркировка проводов упрощает подключение к системам управления автоматическими дверями. Регулируемые монтажные кронштейны подходят для различных конструкций дверных рам; интуитивно понятные светодиодные индикаторы позволяют быстро проверять состояние.
Руководство по подключению
| Компонент | Цвет провода | Функция | Примечания |
|---|---|---|---|
| Передатчик | Красный | Положительное питание DC12-24V | Подключите к стабильному источнику питания; избегайте перенапряжения/пониженного напряжения |
| Передатчик | Черный | Земля (GND) | Подключите к отрицательному выводу питания; обеспечьте надежное заземление |
| Передатчик | Зеленый/Желтый/Белый | Резерв | Для базового использования подключение не требуется |
| Приемник | Красный | Положительное питание DC12-24V | Аналогично подключению питания передатчика |
| Приемник | Черный | Земля (GND) | Общая земля с передатчиком |
| Приемник | Зеленый | Выход NO/NC (по умолчанию NO) | Подключите к входу сигнала безопасности системы управления автоматическими дверями |
| Приемник | Желтый | Настраиваемый NC | Активируется через настройку режима блокировки |
| Приемник | Белый | COM (общий терминал) | Соответствующий терминал для выхода NO/NC |
Важное предупреждение: НЕ подключайте клеммы NO/NC (зеленый/желтый провода приемника) к положительному выводу источника питания — это повредит оптическое реле.
Шаги активации режима блокировки
- Завершите подключение и включите систему.
- В течение 1 минуты после включения питания коснитесь зеленого провода приемника его GND (черный провод) пять раз.
- Красный индикатор приемника мигает, подтверждая активацию: желтый провод переключается в режим NC, режим блокировки включен.
Сценарии применения
- Промышленные автоматические двери (скоростные двери, рулонные ворота, секционные ворота)
- Коммерческие автоматические двери (торговые центры, офисные здания, розничные магазины)
- Автоматические двери наружного применения (парковки, въезды в логистические центры)
- Автоматические двери для особых условий (холодильные камеры, влажные цеха)
Устранение неполадок
| Симптомы неисправности | Возможные причины | Решения |
|---|---|---|
| Мигает синий индикатор приемника (при включении питания) | Несоосность излучателя и приемника | Перенастройте положения для обеспечения параллельного выравнивания |
| Быстро мигает красный индикатор передатчика | Напряжение питания <9V or>28V | Стабилизируйте источник питания в соответствии с требованиями DC12-24V |
| Система работает, но дверь не реагирует на защемление | Ошибка подключения | Перепроверьте подключение согласно руководству; убедитесь в правильном подключении к системе управления дверью |
| Не удается войти в режим блокировки | 1. Просачивание света во время опускания двери 2. Нижний луч заблокирован мусором 3. Дверь/препятствие не соответствуют минимальному расстоянию непрерывной блокировки |
1. Устраните утечку света, отремонтировав уплотнение двери 2. Уберите мусор, блокирующий луч 3. Отрегулируйте дверь/препятствие для соответствия требованиям расстояния |
Предостережения по использованию и обслуживанию
- Держите кабели подальше от высоковольтных проводников и дверных механизмов, чтобы избежать повреждений или помех.
- Регулярно протирайте линзы излучателя/приемника сухой мягкой тканью, чтобы удалить пыль, влагу или грязь.
- Не сгибайте, не скручивайте и не тяните кабели с усилием; избегайте царапин на алюминиевом корпусе или инфракрасных линзах.
- Не допускайте прямого попадания солнечного света или инфракрасных источников света на приемник (во избежание ложных срабатываний).
- При установке на улице убедитесь, что устройство надежно закреплено для противодействия ветру и вибрации.
Истории успеха клиентов
"Датчик JUTAI устранил простои на нашем складе-холодильнике. Рейтинг IP67 обеспечил надежную работу даже при -25°C."
"Двухрежимная функция позволила беспрепятственно интегрироваться в нашу существующую инфраструктуру. Установка была легкой!"
"Датчик JUTAI, сертифицированный CE, соответствовал нашим стандартам безопасности, одновременно снизив затраты на техническое обслуживание на 30%."
"После установки 16-лучевого датчика JUTAI мы добились 100% снижения инцидентов, связанных с конвейерами."
"Быстрое время отклика датчика (<=20 мс) защитило рабочих от столкновений с роботизированными манипуляторами во время высокоскоростных операций."
"Алюминиевый корпус IP67 устойчив к воде на наших пищевых линиях, сохраняя при этом точность."
"Датчик JUTAI улучшил предотвращение столкновений AGV, сократив время простоя на 25%."
"Датчик обеспечивает безопасное закрытие противопожарных дверей без ущерба для безопасности персонала во время учений."
