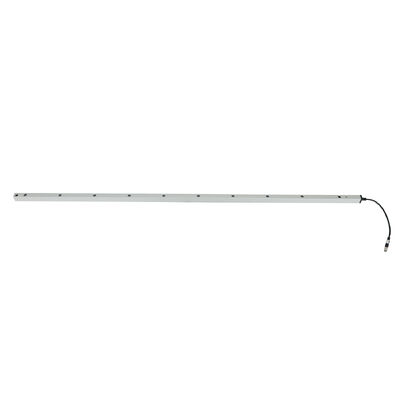

Фотоэлектрическая охрана безопасности для высокоскоростных дверей с опциями 8-16 лучей

  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
Место происхождения Китай
Фирменное наименование JUTAI
Сертификация CE
Номер модели CL20-8L
Документ CL05-8L User Manual.pdf
Количество мин заказа 1
Цена negotiable
Упаковывая детали мультфильм
Время доставки 5 - 8 рабочих дней
Условия оплаты T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Поставка способности 1000 штук в месяц

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
IP-рейтинг IP67 Функция Прикрывать
Чувствительное расстояние 8м Материал Алюминиевый сплав
Особенность Устойчивость к коррозии Напряжение питания DC12-24V
Рабочая температура -20 ~ 60 ℃ Рабочий ток <50ma>
Выход No/Nc, COM Рабочий ток <20 мА при 12–24 В постоянного тока
Спецификация 2000*21*15 мм
Выделить

Фотоэлектрическая предохранительница для высокоскоростных дверей

,

Светлая завеса IP67 с 8-16 лучами

,

Занавес безопасности высокоскоростной двери
Оставьте сообщение
Характер продукции



Описание продукта


Фотоэлектрическая охрана безопасности для высокоскоростных дверей с опциями 8-16 лучей 0


Фотоэлектрическая охрана безопасности для высокоскоростных дверей с опциями 8-16 лучей

Фотоэлектрическая охрана безопасности серии JUTAI CL - это специализированное защитное решение, разработанное для высокоскоростных дверей,предлагает гибкие конфигурации 8-лучевых или 16-лучевых лучей для соответствия различным требованиям безопасностиОн образует невидимую световую сетку между излучателем и приемником, мгновенно запуская дверь или останавливаясь, когда персонал, предметы или оборудование вторгаются, эффективно предотвращая зажимание.дроблениеБлагодаря защите IP67 и прочной конструкции из алюминиевого сплава, он обеспечивает надежную производительность даже в суровых условиях.

Основные спецификации (подробная таблица параметров)

Параметр Спецификация
Серия моделей CL05, CL10, CL15, CL20, CL25 (с суффиксом -8L/16L)
Варианты количества луча 8 лучей / 16 лучей
Высота защиты 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм (в зависимости от модели)
Рабочее напряжение DC12-24V
Рабочий ток Передатчик: < 65mA @ DC12V; приемник: < 20mA @ DC12V
Конфигурация вывода Выход ретранслятора NO/NC (по умолчанию NO, настраиваемый на NC); включается терминал COM
Рейтинг защиты IP67 (пылестойкость + водонепроницаемость)
Жилой материал Сплав алюминия
Операционный диапазон (от излучателя до приемника) 1-8 м
Расстояние между лучами 100 мм
Точность обнаружения Выявляет предметы размером до 50 мм.
Время ответа ≤ 20 мс
Длина кабеля Передатчик: 8 м, приемник: 4 м.
Тип соединителя 5-полюсный мужской разъем M8 (передатчик/приемник)
Операционная температура -20°C ~ +60°C
Ключевая функция Противозащита от скольжения высокоскоростной двери + режим выдержки (противофальшивая тревога)
Индикаторы состояния светодиодов Передатчик: стабильно-синий (нормальный); быстромигающий красный (напряжение < 9V или > 28V)

Приемник: постоянный красный (блокированный); постоянный синий (неблокированный); мигающий синий (неправильное выравнивание)
Размеры отверстий установки (единицы: мм) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Ключевые преимущества (ясные моменты)

1. 8-16 Гибкая конфигурация луча

  • 8-лучевой вариант: балансирует безопасность и стоимость для стандартных высокоскоростных дверных отверстий, покрывающих основные потребности в противозажимании.
  • 16-лучевой вариант: обеспечивает высокоточное обнаружение с более плотной световой сеткой, подходящей для больших дверей или зон повышенного риска, требующих повышенной защиты.

2Совместимость высокоскоростных дверей

  • Время быстрой реакции ≤20 мс соответствует быстрой работе высокоскоростных дверей, исключая задержки безопасности.
  • Режим блокировки приспосабливается к конструкциям разрывов дверей, избегая ложных сигналов тревоги от последовательной блокировки луча во время нормального закрытия.

3Прочный и экологически устойчивый

  • Защита IP67 выдерживает пыль, брызги воды и временное погружение, подходящее для наружных или пыльных промышленных условий.
  • Широкий температурный диапазон обеспечивает стабильную работу в холодильных помещениях, мастерских или наружных высокоскоростных дверях.

4Легкая установка и интеграция

  • Цветная проводка упрощает подключение к высокоскоростным системам управления дверью (подробности в руководстве по проводке).
  • Регулируемые крепления подходят для различных конструкций дверных рамок; кабели 8м/4м позволяют гибкое расположение.
  • Интуитивные светодиодные индикаторы позволяют быстро проверять состояние и устранять неполадок.

Руководство по проводке (стандартизированная таблица)

Компонент Цвет проволоки Функция Примечания
Передатчик Красный DC12-24V положительный источник питания Подключение к стабильному источнику питания; избегайте перенапряжения/поднапряжения
Передатчик Черный Земля (GND) Подключение к отрицательному терминалу питания; обеспечить надежное заземление
Передатчик Зеленый/желтый/белый Резерв Не требуется подключение для базового использования
Приемник Красный DC12-24V положительный источник питания То же, что и электрическое соединение передатчика
Приемник Черный Земля (GND) Общая земля с передатчиком
Приемник Зеленый Выход NO/NC (по умолчанию NO) Подключение к сигналу безопасности системы управления дверью
Приемник Желтый Конфигурируемый NC Активировать с помощью настройки режима отключения
Приемник Белый COM (общий терминал) Соответствующий терминал для выхода NO/NC

Критическое предупреждение

  • Не подключайте терминалы NO/NC к положительному терминалу питания, это повредит оптическое реле.

Шаги активации режима отключения

  1. Полное подключение и питание устройства.
  2. В течение 1 минуты после включения 5 раз касайтесь зеленого провода приемника к его GND (черному проводу).
  3. Приемник ≈ Красный свет мигает, чтобы подтвердить активацию: желтый провод переключается на режим NC, включен режим выключения.

Конфигурация модели и сценарии применения (таблица)

Модель Количество луча Высота защиты Целевые приложения
CL05-8L/16L 8/16 500 мм Небольшие скоростные двери, двери доступа в логистических центрах
CL10-8L/16L 8/16 1000 мм Средние высокоскоростные двери, задние входные двери розничной торговли
CL15-8L/16L 8/16 1500 мм Двери высокоскоростных складов, двери доступа к производственным линиям
CL20-8L/16L 8/16 2000 мм Крупные промышленные высокоскоростные двери, быстроходные двери для хранения в холодильнике
CL25-8L/16L 8/16 2500 мм Сверхбольшие высокоскоростные двери, двери погрузочных причалов

Устранение неполадок (таблица решения проблем)

Симптомы вины Возможные причины Решения
Синий свет приемника мигает (включен) Неправильное расположение излучателя и приемника Переключение положений для обеспечения параллельного выравнивания
Красный свет передатчика быстро мигает. Напряжение питания < 9V или > 28V Стабилизировать питание для удовлетворения требований DC12-24V
Охранник работает, но дверь не имеет противозащитного действия Ошибка проводки Перепроверьте проводку против руководства; убедитесь в правильном подключении к системе управления дверью
Невозможно войти в режим отключения 1. Утечка света во время спуска двери

2Нижняя часть балки заблокирована обломками.

3Дверь/препятствие не соответствует минимальному непрерывному расстоянию блокировки		 1. Поправить дверные уплотнения, чтобы предотвратить утечку света

2Чистые обломки блокируют луч.

3. Регулировать дверь / препятствие для удовлетворения требований расстояния

Предупреждения по эксплуатации и техническому обслуживанию (ключевые напоминания)

  • Держите кабели подальше от высоковольтных проводников и дверных механизмов, чтобы избежать повреждений или помех.
  • Для удаления пыли или конденсации регулярно протирайте линзы излучателя/приемника сухой мягкой тканью.
  • Не сгибайте, не сгибайте или не тяните силой кабели; не царапайте инфракрасные линзы.
  • Не допускать прямых солнечных лучей или инфракрасных источников света, освещающих приемник (избегает ложных пусковых механизмов).
  • Периодически проверяйте функции режима противозажимания и режима отжимания, чтобы обеспечить нормальную работу.
Для получения технической поддержки, настройки или запросов на большие объемы посетите наш официальный сайт:https://www.accesssecuritysolution.com/
