Система инфракрасных светофоров безопасности для гаражных дверей и секционных дверей

Место происхождения	Китай
Фирменное наименование	JUTAI
Сертификация	CE
Номер модели	CL20-8L
Документ	CL05-8L User Manual.pdf
Количество мин заказа	1
Цена	negotiable
Упаковывая детали	мультфильм
Время доставки	5 - 8 рабочих дней
Условия оплаты	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Поставка способности	1000 штук в месяц

Подробная информация о продукте

IP-рейтинг	IP67	Функция	Прикрывать
Расстояние срабатывания	8м	Материал	Алюминиевый сплав
Особенность	Коррозионностойкий	Напряжение питания	12-24 В постоянного тока
Рабочая температура	-20 ~ 60 ℃	Рабочий ток	<50ma>
Выход	No/Nc, COM	Рабочий ток	<20 мА при 12–24 В постоянного тока
Спецификация	20002115 мм
Выделить	Инфракрасный защитный луч гаражной двери , Секционная система защитных путей дверей , IP67 водонепроницаемая светлая завеса

Оставьте сообщение

Характер продукции

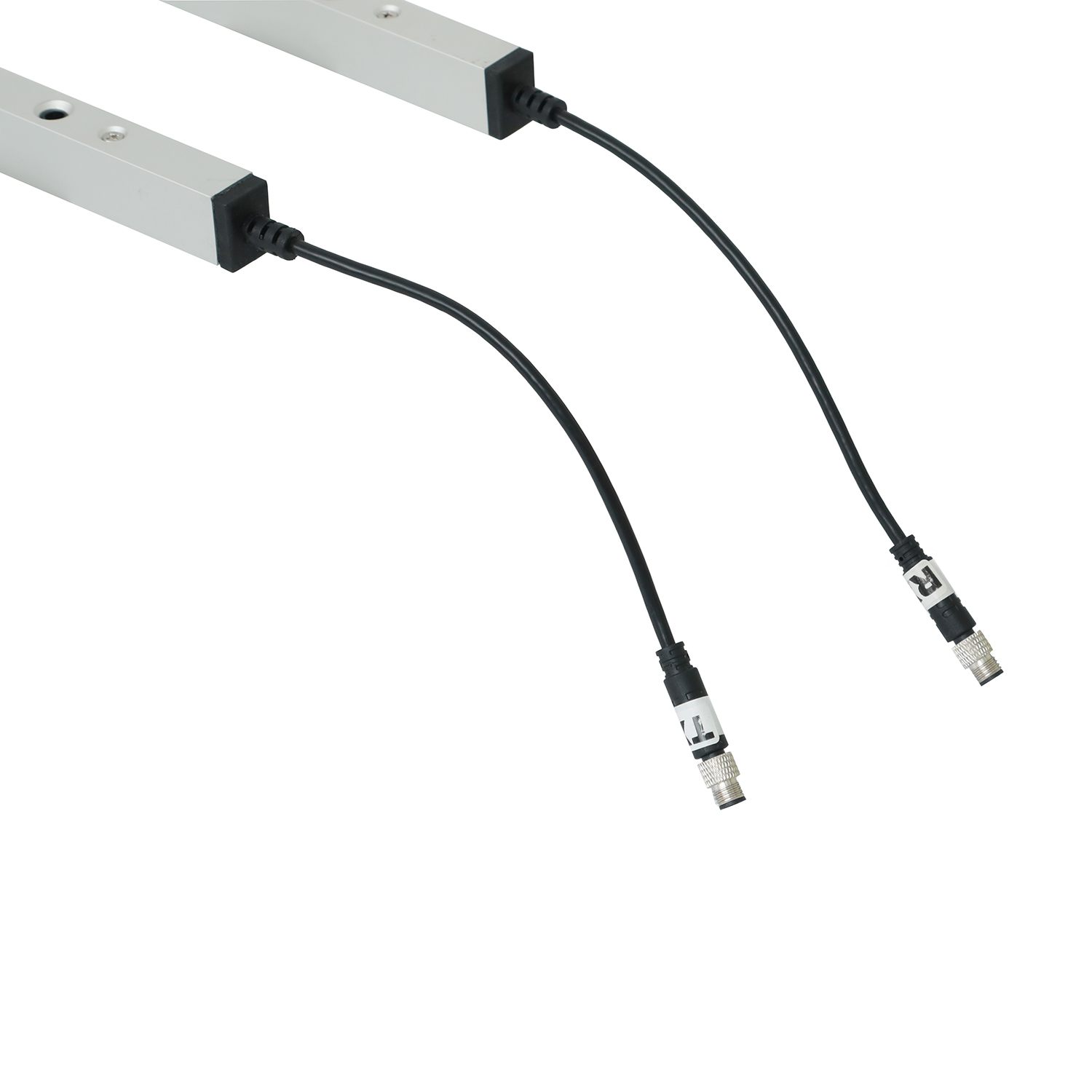

Система инфракрасных защитных лучей для гаражных и секционных ворот

Обзор продукта

Система инфракрасных защитных лучей JUTAI CL20-8L представляет собой специализированное защитное решение для гаражных и секционных ворот. Она формирует невидимый инфракрасный барьер из 8 лучей между излучателем и приемником, мгновенно активируя реверс или остановку ворот при проникновении персонала, транспортных средств или объектов в зону обнаружения. Благодаря защите IP67 и прочной конструкции из алюминиевого сплава, система обеспечивает надежную защиту от защемления для жилых, коммерческих и промышленных гаражных/секционных ворот.

Основные характеристики

Параметр	Спецификация
Модель	CL20-8L
Тип продукта	Система инфракрасных защитных лучей (световая завеса безопасности)
Рабочее напряжение	DC12-24V
Рабочий ток	Передатчик: <65 мА при DC12V; Приемник: <20 мА при DC12V
Конфигурация вывода	Релейный выход NO/NC (по умолчанию NO, настраивается на NC); имеется клемма COM
Степень защиты	IP67 (пыленепроницаемый + водонепроницаемый)
Материал корпуса	Алюминиевый сплав
Рабочий диапазон (от излучателя до приемника)	1-8 м
Максимальная высота защиты	1729 мм
Количество фотоэлементов	8 лучей
Длина кабеля	Передатчик: 8 м; Приемник: 4 м
Тип разъема	Передатчик: 5-контактный штекер M8; Приемник: 4-контактный штекер M8
Рабочая температура	-20°C ~ +60°C
Ключевая функция	Защита от защемления гаражных/секционных ворот + Режим блокировки (защита от ложных срабатываний)
Светодиодные индикаторы состояния	Передатчик: Непрерывный синий (нормальный); Быстро мигающий красный (напряжение <9V or>28V) Приемник: Непрерывный красный (заблокировано); Непрерывный синий (не заблокировано); Мигающий синий (несоосность)
Размеры монтажных отверстий (Единица измерения: мм)	14, 29, 75, 80, 175, 19.7, 21.4, 259

Ключевые преимущества

Целенаправленная защита от защемления: Обнаруживает людей, домашних животных, транспортные средства или объекты рядом с гаражными/секционными воротами, мгновенно активируя реверс ворот для предотвращения защемления или раздавливания. Полное покрытие 8 лучами устраняет слепые зоны безопасности, адаптируясь к стандартным и крупногабаритным проемам гаражных/секционных ворот.
Режим блокировки для предотвращения ложных срабатываний: Блокирует первый канал без активации защитных реакций, адаптируясь к зазорам между панелями секционных ворот и конструктивным особенностям гаражных ворот. Избегает ненужных прерываний во время нормального закрытия ворот, сохраняя при этом защиту от непреднамеренных вторжений.
Прочность и адаптивность к окружающей среде: Защита IP67 устойчива к дождю, пыли и внешним воздействиям, подходит для внутренних/наружных гаражных ворот и промышленных секционных ворот. Широкий диапазон температур (-20°C ~ +60°C) обеспечивает стабильную работу в холодные зимы, жаркое лето или в промышленных условиях с переменной температурой.
Простая установка и интеграция: Цветная маркировка проводов упрощает подключение к системам управления гаражными/секционными воротами. Регулируемые монтажные кронштейны подходят для различных конструкций дверных рам; кабели длиной 8 м/4 м обеспечивают гибкое позиционирование. Интуитивно понятные светодиодные индикаторы позволяют быстро проверять состояние без профессиональных инструментов.

Схема подключения

Компонент	Цвет провода	Функция	Примечания
Передатчик	Красный	Положительный источник питания DC12-24V	Подключить к клемме положительного питания системы управления воротами
Передатчик	Черный	Земля (GND)	Подключить к отрицательной клемме питания
Передатчик	Зеленый/Желтый/Белый	Резерв	Не требуется для базового использования
Приемник	Красный	Положительный источник питания DC12-24V	Аналогично подключению питания передатчика
Приемник	Черный	Земля (GND)	Аналогично подключению земли передатчика
Приемник	Зеленый	Выход NO/NC (по умолчанию NO)	Подключить к входу сигнала безопасности системы управления воротами
Приемник	Желтый	Настраиваемый NC	Активируется через настройку режима блокировки
Приемник	Белый	COM (общая клемма)	Соответствующая клемма для выхода NO/NC

Критическое предупреждение: НЕ подключайте клеммы NO/NC к положительной клемме источника питания — это повредит оптическое реле.

Шаги активации режима блокировки

Завершите проводку и включите систему.
В течение 1 минуты после включения питания коснитесь зеленого провода приемника его проводом GND (черный провод) пять раз.
Красный индикатор приемника мигает, подтверждая активацию: желтый провод переключается в режим NC, режим блокировки включен.

Сценарии применения

Гаражные ворота для частных домов (одноместные, двухместные)
Гаражные ворота для коммерческих объектов (парковки, задние входы магазинов)
Промышленные секционные ворота (фабрики, склады, погрузочные доки)
Секционные ворота для холодильных камер (холодильные склады, морозильные камеры)

Устранение неисправностей

Симптомы неисправности	Возможные причины	Решения
Мигает синий индикатор приемника (при включении питания)	Несоосность излучателя и приемника	Перенастройте положения для обеспечения параллельного выравнивания
Быстро мигает красный индикатор передатчика	Напряжение питания <9V or>28V	Стабилизируйте источник питания в соответствии с требованиями DC12-24V
Система работает, но ворота не реагируют на защемление	Ошибка подключения	Перепроверьте проводку согласно руководству; убедитесь в правильном подключении к системе управления воротами
Не удается войти в режим блокировки	1. Просачивание света во время опускания ворот 2. Нижний луч заблокирован мусором 3. Ворота/препятствие не соответствуют минимальному непрерывному расстоянию блокировки	1. Устраните утечку света, отремонтировав уплотнение ворот 2. Уберите мусор, блокирующий луч 3. Отрегулируйте ворота/препятствие для соответствия требованиям расстояния

Предостережения по использованию и обслуживанию

Держите кабели подальше от высоковольтных проводников и механизмов ворот, чтобы избежать повреждений.
Регулярно протирайте линзы излучателя/приемника сухой мягкой тканью для удаления пыли, грязи или конденсата.
Не сгибайте, не скручивайте и не тяните кабели с усилием; избегайте царапин на инфракрасных линзах.
Предотвращайте прямое попадание солнечного света или инфракрасных источников света на приемник (во избежание ложных срабатываний).
При наружной установке убедитесь, что устройство защищено от экстремальных погодных условий (например, сильного дождя, снега), чтобы продлить срок службы.

Истории успеха клиентов

Гигант холодостойкости: Надежная работа при -25°C
"Датчик JUTAI устранил простои на нашем складе холодовой цепи. Рейтинг IP67 обеспечил надежную работу даже при -25°C."
-- Майкл Чен, менеджер склада, ведущий поставщик логистических услуг в холодовой цепи

Лидер автомобилестроения: Бесшовная интеграция
"Двухрежимная функция позволила бесшовно интегрироваться в нашу существующую инфраструктуру. Установка была легкой!"
-- Лиза Ван, инженер по безопасности, глобальный производитель автомобилей

Фармацевтический завод: Соответствие стандартам и эффективность
"Сертифицированный CE датчик JUTAI соответствовал нашим стандартам безопасности, снизив затраты на техническое обслуживание на 30%."
-- Дэвид Ли, директор завода, международная фармацевтическая корпорация

Склад электронной коммерции: Безопасные операции
"После установки 16-лучевого датчика JUTAI мы добились 100% снижения инцидентов, связанных с конвейерами."
-- Сара Чжан, специалист по безопасности, ведущий центр выполнения заказов электронной коммерции

Производитель тяжелой техники: Повышенная безопасность оператора
"Быстрое время отклика датчика (<=20 мс) защитило рабочих от столкновений с роботизированными манипуляторами во время высокоскоростных операций."
-- Джон Ву, инженер-менеджер, производитель промышленного оборудования

Пищеперерабатывающий завод: Гигиеничность и долговечность
"Алюминиевый корпус IP67 устойчив к воде на наших пищевых линиях, сохраняя при этом точность."
-- Эмили Чен, менеджер по обеспечению качества, глобальная компания по производству продуктов питания и напитков

Автоматизированный склад: Безопасность навигации AGV
"Датчик JUTAI улучшил предотвращение столкновений AGV, сократив время простоя на 25%."
-- Кевин Лю, директор по логистике, поставщик решений для автоматизированного хранения

Поставщик противопожарного и охранного оборудования: Соответствие требованиям пожарных дверей
"Датчик обеспечивает безопасное закрытие пожарных дверей без ущерба для безопасности персонала во время учений."
-- Джейсон Чжоу, технический руководитель, компания по системам пожарной защиты

Галерея продуктов
