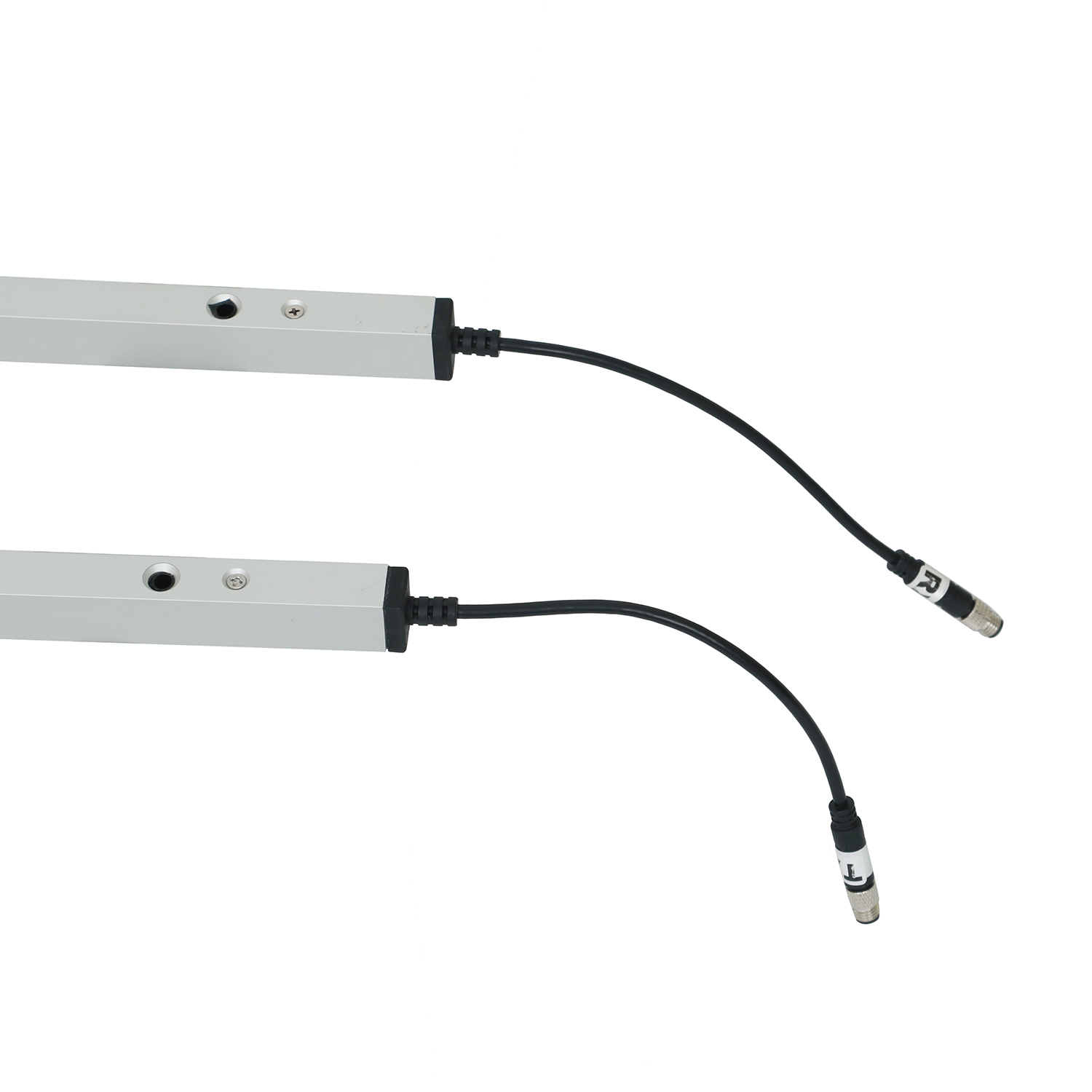

Промышленная дверная защитная световая сетка с сертификацией CE и корпусом IP67

Основные спецификации (подробная таблица параметров)

Ключевые функции и преимущества (ясные, подробные пункты)

1. Сертификация CE и соответствие требованиям безопасности

• Соответствует международным стандартам безопасности для промышленных машин, обеспечивая соблюдение правил безопасности на рабочем месте в глобальных промышленных условиях.
• Строго проверен на надежность и безопасность, обеспечивая юридическую и практическую защиту для эксплуатации промышленных дверей.

2. корпус IP67 для суровой среды

• Полностью пылепрочный и водонепроницаемый, выдерживающий временное погружение в воду, тяжелую пыль и промышленные загрязнители, идеально подходит для промышленных дверей, установленных на открытом воздухе, пыльных мастерских или влажной среды.
• Алюминиевый корпус сопротивляется механическому износу, вибрации и коррозии, адаптируясь к высокочастотным операциям с промышленными дверями и суровым условиям работы.

3Целенаправленная защита промышленных дверей

• 8-лучевая сетка освещения охватывает всю высоту промышленных дверей (1729 мм), исключая слепые точки безопасности и точно обнаруживая руки, конечности, инструменты или товары для предотвращения несчастных случаев с защемлением / дроблением.
• Мгновенная реакция на прерывание луча, соответствующая скорости работы промышленных дверей (быстрые двери, роликовые жалюзи), чтобы избежать задержек безопасности.

4. Режим отключения для предотвращения ложной тревоги

• Специализируется для промышленных дверных проемов: блокировка первого канала световой сетки не вызывает реакции безопасности, адаптируясь к последовательной блокировке лучей во время нормального закрытия двери.
• Избегает ненужных перебоев в работе при сохранении полной защиты от непреднамеренных вторжений, сбалансируя безопасность и эффективность.

5Легкая установка и интуитивно понятная работа

• Цветная проводка упрощает подключение к системам управления промышленными дверями, уменьшая ошибки установки (подробности в руководстве по проводке).
• Стандартизированные монтажные отверстия позволяют гибко устанавливать на различные промышленные дверные рамы, обеспечивая твердую фиксацию и стабильную работу.
• Светодиодные индикаторы обеспечивают обратную связь о состоянии в режиме реального времени, что позволяет персоналу на месте быстро выявлять операционные проблемы без профессиональных инструментов.

Руководство по проводке (стандартизированная таблица с примечаниями)

Критические предостережения

• Не подключайте NO/NC терминалы (зеленые/желтые провода приемника) к положительному терминалу питания, это навсегда повредит оптическое реле.
• Соедините кабели подальше от проводников высокого напряжения/высокого тока, чтобы избежать помех сигнала или повреждения кабеля.

Шаги активации режима отключения (шаг за шагом)

1. Завершите проводку в соответствии с руководством по проводке и подтвердите отсутствие ошибок в подключении.
2. Силовое питание на световой сети (убедитесь, что источник питания соответствует требованиям DC12-24V).
3. В течение 1 минуты после включения прикоснуться к зеленому проводу приемника (НЕ выход) к его черному проводу (GND) пять раз подряд.
4. Наблюдайте, как мигает красный свет приемника, это указывает на успешную активацию: Желтый провод переключается на режим NC, и режим Blanking включен.
5. Испытать функцию: нормальное закрытие двери (блокировка первого канала) не будет вызывать реакцию безопасности; вторжение персонала/объектов вызовет немедленное отступление/остановку двери.

Сценарии применения (целевой, подробный список)

• Промышленные быстрые двери: высокоскоростные складывающиеся двери на заводах, логистических центрах и производственных линиях.
• Двери с роликовыми жалюзи: Промышленные роликовые жалюзи в складах, мастерских и на погрузочных доках.
• Промышленные двери секционные: Большие промышленные двери на заводах, складах и в промышленных парках.
• Специальная среда Промышленные двери: промышленных дверей для хранения в холодильных помещениях, промышленных дверей на открытом воздухе и пыльных дверей мастерских (устойчивых к экстремальным температурам, пыли и влаге).

Устранение неполадок (обширная таблица решения проблем)

Руководящие принципы установки (подробные, работоспособные шаги)

1. Предварительная подготовка к установке:
   • Убедитесь, что высота и ширина открытия промышленной двери совпадают с защитной высотой световой сетки (1729 мм) и рабочим диапазоном (1-8 м).
   • Подготовить стабильный источник питания DC12-24V и проверить устройство на наличие нетронутых компонентов (без поврежденных кабелей или разъемов).
2. Операция монтажа:
   • Устанавливают излучатель и приемник вертикально по обе стороны рамы промышленной двери, обеспечивая, чтобы световая сетка покрывала все отверстия двери без слепых пятен.
   • Выровняйте монтажные отверстия устройства с дверной рамой, закрепите соответствующими винтами (обеспечьте прочную установку, чтобы противостоять вибрации двери).
   • Проложите 8 м (передатчик) и 4 м (приемник) кабелей вдоль рамы двери, избегая острых краев или высокого давления.
3. Проводка и отладка:
   • Следуйте руководству по проводке, чтобы подключить кабели питания, заземления и сигналов, чтобы избежать положительного/отрицательного отклонения или неправильного подключения выходной станции.
   • Включение устройства: подтвердите постоянный синий свет передатчика и постоянный синий свет приемника (нормальное включение).
   • Выровняйте световую сетку: если синий свет приемника мигает, настраивайте положение излучателя/приемника до тех пор, пока свет не стабилизируется.
   • Включить режим выдержки в соответствии с инструкциями и проверить функцию противозажимания, чтобы обеспечить нормальную работу.

Предупреждения по использованию и техническому обслуживанию (подробные напоминания)

• Защита кабелей: Держите кабели подальше от высоковольтных проводников, дверных механизмов и дорожек вилочных погрузчиков, чтобы избежать экструзии, повреждения или помех.
• Уход за линзойРегулярно протирайте линзы излучателя/приемника сухой мягкой тканью, чтобы удалить пыль, масляные пятна или конденсацию.
• Физическая защита: Не сгибайте, не сгибайте или не опускайте устройство; не царапайте корпус из алюминиевого сплава или инфракрасные линзы.
• Избегание источника света: Не допускайте прямых солнечных лучей или других инфракрасных источников света на приемник, чтобы избежать ложных срабатываний.
• Использование режима отключения: Убедитесь, что дверь или препятствие, используемые для режима блокировки, соответствуют минимальным требованиям непрерывного блокировок.
• Регулярная инспекция: Периодически проверяйте функции режима "противопритиска" и режима "пробел"; проверяйте прочность проводки и целостность соединителя для обеспечения долгосрочной надежности.
