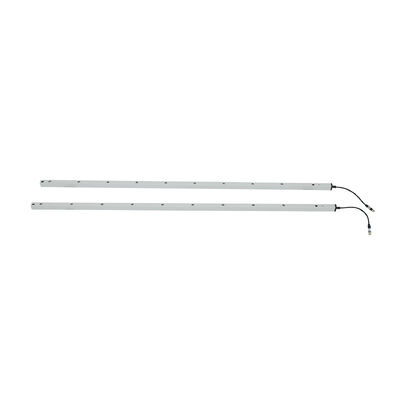

Фотоэлектрическое устройство безопасности для автоматических дверей с функцией маскирования
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | JUTAI |
| Сертификация | CE |
| Номер модели | CL20-8L |
| Документ | CL05-8L User Manual.pdf |
| Количество мин заказа | 1 |
| Цена | negotiable |
| Упаковывая детали | мультфильм |
| Время доставки | 5 - 8 рабочих дней |
| Условия оплаты | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Поставка способности | 1000 штук в месяц |
Подробная информация о продукте
| IP-рейтинг | IP67 | Функция | Прикрывать |
|---|---|---|---|
| Расстояние срабатывания | 8м | Материал | Алюминиевый сплав |
| Особенность | Коррозионностойкий | Напряжение питания | 12-24 В постоянного тока |
| Рабочая температура | -20 ~ 60 ℃ | Рабочий ток | <50ma> |
| Выход | No/Nc, COM | Рабочий ток | <20 мА при 12–24 В постоянного тока |
| Спецификация | 2000*21*15 мм | ||
| Выделить | Фотоэлектрическое устройство безопасности для автоматических дверей,IP67 свет для просветления,Устройство безопасности с режимом маскирования |
||
Характер продукции
Фотоэлектрическое устройство безопасности для автоматических дверей с функцией режима блокировки
Фотоэлектрическое устройство безопасности JUTAI CL20-8L — это профессиональное решение для защитного зондирования, разработанное исключительно для автоматических дверей. Оно создает невидимую сетку из 8 световых лучей между излучателем и приемником, мгновенно запуская защитные реакции (реверс двери, остановка или сигнализация) при вторжении персонала, объектов или оборудования в зону обнаружения. Благодаря специальному режиму блокировки для предотвращения ложных срабатываний, прочной защите IP67 и удобному дизайну, оно эффективно предотвращает защемление, сдавливание или столкновения в промышленных, коммерческих и логистических условиях, становясь незаменимым компонентом безопасности для систем автоматических дверей.
Основные характеристики
| Параметр | Спецификация |
|---|---|
| Модель | CL20-8L |
| Тип продукта | Фотоэлектрическое устройство безопасности (защитная световая завеса) |
| Рабочее напряжение | DC12-24V |
| Рабочий ток | Передатчик: <65 мА при DC12V; Приемник: <20 мА при DC12V |
| Конфигурация вывода | Релейный выход NO/NC (по умолчанию NO, настраиваемый на NC); Включен COM-терминал |
| Степень защиты | IP67 (пыленепроницаемый + водонепроницаемый) |
| Материал корпуса | Алюминиевый сплав |
| Рабочий диапазон (от излучателя до приемника) | 1-8 м |
| Максимальная высота защиты | 1729 мм |
| Количество фотоэлементов | 8 лучей |
| Расстояние между лучами | Оптимизировано для обнаружения защемления (покрывает полный проем двери без слепых зон) |
| Длина кабеля | Передатчик: 8 м; Приемник: 4 м |
| Тип разъема | Передатчик: 5-контактный разъем M8 male; Приемник: 5-контактный разъем M8 male |
| Рабочая температура | -20°C ~ +60°C |
| Ключевая функция | Защита от защемления автоматических дверей + Режим блокировки (защита от ложных срабатываний) |
| Светодиодные индикаторы состояния | Передатчик: Непрерывный синий (нормальная работа); Быстро мигающий красный (напряжение <9V or>Устройство работает, но дверь не реагирует на защемление Приемник: Непрерывный красный (объект/персонал заблокирован); Непрерывный синий (нет препятствий); Мигающий синий (первое включение, рассогласование излучателя-приемника) |
| Размеры монтажных отверстий | См. параметры размера: 14 мм, 80 мм, 175 мм, 259 мм, 29 мм, 75 мм, 19,7 мм, 21,4 мм (единица измерения: мм) |
Ключевые функции и преимущества
- Режим блокировки: Защита от ложных срабатываний для автоматических дверей - Специально разработан для проемов автоматических дверей, где блокировка первого канала не вызывает срабатывания защиты, адаптируясь к конструктивным особенностям автоматических дверей
- Целенаправленная защита от защемления - 8-лучевая световая сетка покрывает полную высоту двери (1729 мм), обнаруживая руки, конечности или объекты для предотвращения несчастных случаев с мгновенным реагированием
- Надежная и долговечная работа - Защита IP67 выдерживает пыль, воду и экстремальные температуры от -20°C до +60°C благодаря прочному корпусу из алюминиевого сплава
- Простая установка и интуитивно понятное управление - Цветная маркировка проводов, регулируемое крепление и визуальная диагностика упрощают установку и обслуживание
Руководство по подключению
| Компонент | Цвет провода | Функция | Подробные примечания |
|---|---|---|---|
| Передатчик | Красный | Положительный источник питания DC12-24V | Должен быть подключен к стабильному источнику питания постоянного тока (12-24 В); избегайте перенапряжения/пониженного напряжения |
| Передатчик | Черный | Земля (GND) | Подключите к отрицательному выводу источника питания; обеспечьте надежное заземление |
| Передатчик | Зеленый | Резерв | Не требуется подключение при базовом использовании |
| Передатчик | Желтый | Резерв | Не требуется подключение при базовом использовании |
| Передатчик | Белый | Резерв | Не требуется подключение при базовом использовании |
| Приемник | Красный | Положительный источник питания DC12-24V | Тот же источник питания, что и у передатчика |
| Приемник | Черный | Земля (GND) | Общая земля с передатчиком |
| Приемник | Зеленый | NO/NC Выход (по умолчанию NO) | Подключите к входу сигнала безопасности системы управления автоматической дверью |
| Приемник | Желтый | Настраиваемый NC | Переключается на выход NC после активации режима блокировки |
| Приемник | Белый | COM (Общий терминал) | Должен быть подключен к соответствующему терминалу системы управления дверью |
Критическое предупреждение: НЕ подключайте выводы NO/NC (зеленый/желтый провода) к положительному выводу источника питания — это приведет к необратимому повреждению оптического реле.
Сценарии применения
- Промышленные автоматические двери - Скоростные двери, рулонные ворота, секционные промышленные двери на заводах, складах и логистических центрах
- Коммерческие автоматические двери - Автоматические распашные двери, раздвижные двери в торговых центрах, офисных зданиях и магазинах
- Автоматические двери для особых условий - Автоматические двери для холодильных камер, скоростные двери для чистых помещений, наружные автоматические двери, устойчивые к экстремальным температурам
- Двери для логистики/погрузочных доков - Автоматические двери для погрузочных доков, двери для зон перемещения материалов для высокочастотных операций
Устранение неполадок
| Симптомы неисправности | Возможные причины | Подробные решения |
|---|---|---|
| Синий индикатор приемника постоянно мигает | Рассогласование излучателя и приемника | Проверьте параллельную установку и отрегулируйте положение до стабилизации синего индикатора |
| Красный индикатор передатчика быстро мигает | Проверьте напряжение мультиметром и замените на стабильный адаптер DC12-24VУстройство работает, но дверь не реагирует на защемление | Ошибка подключения или проблема с системой управления дверью |
| Перепроверьте подключение и убедитесь, что система управления дверью распознает сигналы безопасности | Не удается войти в режим блокировки | Превышение времени операции или факторы окружающей среды |
| Перезапустите устройство и завершите активацию в течение 1 минуты; проверьте на наличие световых помех | Истории успеха клиентов | "Датчик JUTAI устранил простои на нашем складе холодильных камер. Рейтинг IP67 обеспечил надежную работу даже при -25°C." |
— Майкл Чен, менеджер склада, ведущий поставщик логистических услуг в сфере холодовой цепи
"Двухрежимная функция позволила беспрепятственно интегрироваться в нашу существующую инфраструктуру. Установка была легкой!"
— Лиза Ван, инженер по безопасности, глобальный производитель автомобилей
— Лиза Ван, инженер по безопасности, глобальный производитель автомобилей
"Датчик JUTAI, сертифицированный CE, соответствовал нашим стандартам безопасности, одновременно снизив затраты на техническое обслуживание на 30%."
— Дэвид Ли, директор завода, международная фармацевтическая корпорация
— Дэвид Ли, директор завода, международная фармацевтическая корпорация

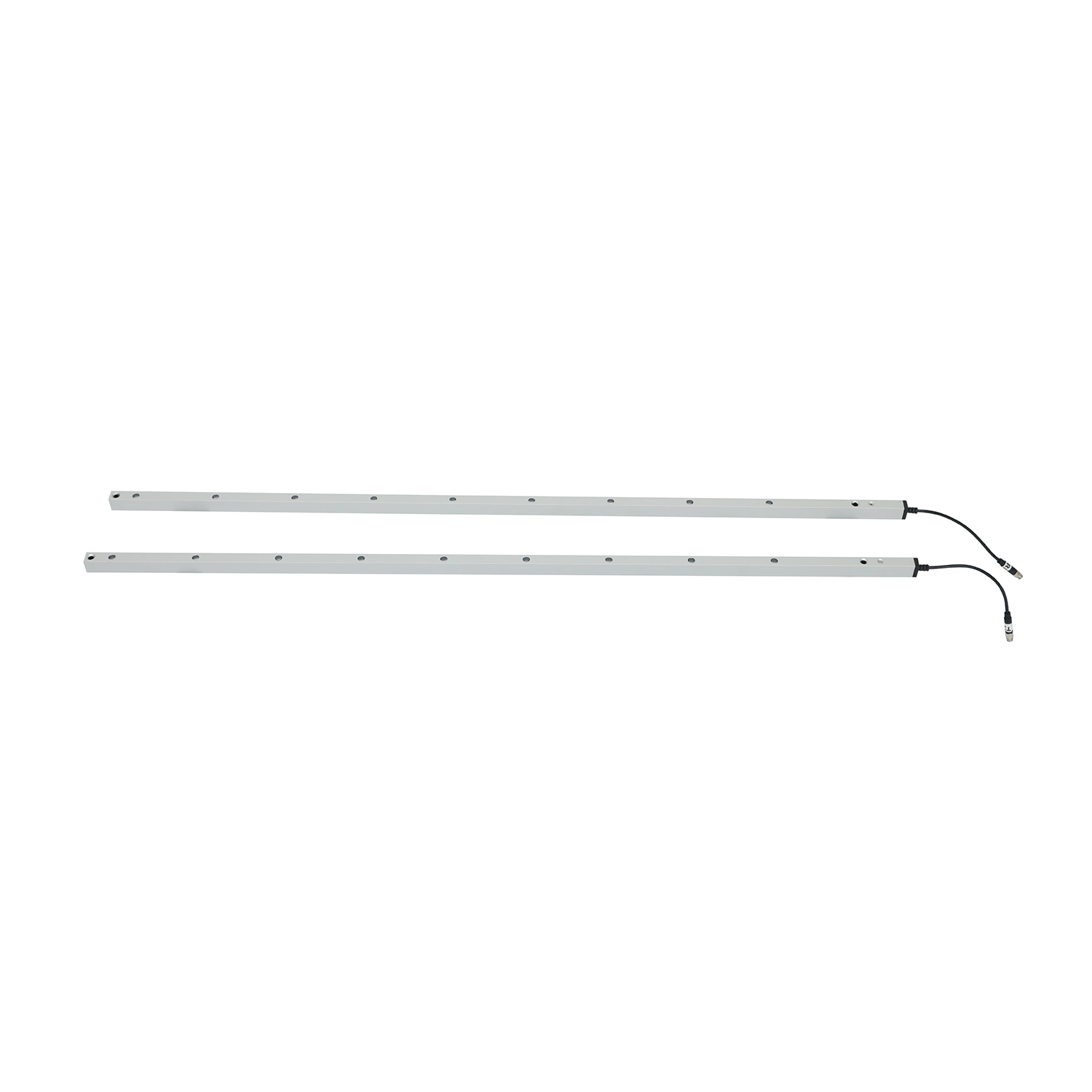

Галерея продуктов
Для получения технической поддержки, индивидуальных решений или оптовых запросов посетите наш официальный сайт:
Для получения технической поддержки, индивидуальных решений или оптовых запросов посетите наш официальный сайт:
www.accesssecuritysolution.com
