Инфракрасная сетка датчиков безопасности для дверных роликов с защитой от щелчков

Место происхождения	Китай
Фирменное наименование	JUTAI
Сертификация	CE
Номер модели	CL20-8L
Документ	CL05-8L User Manual.pdf
Количество мин заказа	1
Цена	negotiable
Упаковывая детали	мультфильм
Время доставки	5 - 8 рабочих дней
Условия оплаты	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Поставка способности	1000 штук в месяц

Подробная информация о продукте

IP-рейтинг	IP67	Функция	Прикрывать
Расстояние срабатывания	8м	Материал	Алюминиевый сплав
Особенность	Коррозионностойкий	Напряжение питания	12-24 В постоянного тока
Рабочая температура	-20 ~ 60 ℃	Рабочий ток	<50ma>
Выход	No/Nc, COM	Рабочий ток	<20 мА при 12–24 В постоянного тока
Спецификация	20002115 мм
Выделить	Инфракрасный датчик безопасности для роликовых жалюзи , Датчик защиты от скольжения роликового жалюзи , Занавес безопасности IP67 для дверей

Оставьте сообщение

Характер продукции

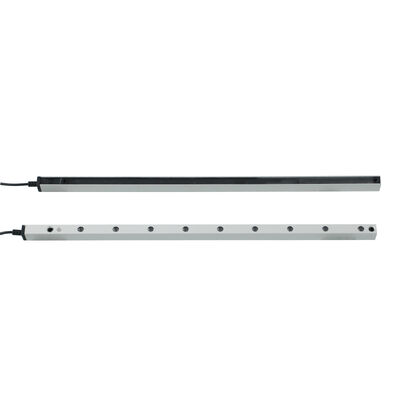

Инфракрасная решетка датчиков безопасности для рулонных ворот с защитой от защемления

Инфракрасная решетка датчиков безопасности JUTAI CL20-8L представляет собой специализированное решение для защиты рулонных ворот от защемления. Она формирует невидимую защитную решетку из 8 лучей между излучателем и приемником, мгновенно активируя реверс или остановку ворот при проникновении персонала, рук или предметов в зону обнаружения. Благодаря защите IP67 и прочному корпусу из алюминиевого сплава, датчик обеспечивает надежную работу в промышленных, коммерческих и складских помещениях.

Основные характеристики

Параметр	Спецификация
Модель	CL20-8L
Рабочее напряжение	DC12-24V
Рабочий ток	Передатчик: <65 мА при DC12V; Приемник: <20 мА при DC12V
Конфигурация выхода	Релейный выход NO/NC (по умолчанию NO, настраивается на NC); имеется клемма COM
Степень защиты	IP67 (пыленепроницаемый + водонепроницаемый)
Материал корпуса	Алюминиевый сплав
Рабочий диапазон (от передатчика до приемника)	1-8 м
Максимальная высота защиты	1729 мм
Количество фотоэлементов	8 лучей
Длина кабеля	Передатчик: 8 м; Приемник: 4 м
Тип разъема	Передатчик: 5-контактный штекер M8; Приемник: 4-контактный штекер M8
Рабочая температура	-20°C ~ +60°C
Ключевая функция	Защита от защемления рулонных ворот + Режим блокировки (защита от ложных срабатываний)
Светодиодные индикаторы состояния	Передатчик: Непрерывный синий (нормальная работа); Быстро мигающий красный (напряжение <9V or>28V) Приемник: Непрерывный красный (обнаружено препятствие/персонал); Непрерывный синий (препятствий нет); Мигающий синий (первое включение, рассогласование)

Ключевые преимущества

Целенаправленная защита от защемления: Обнаруживает руки, конечности или предметы вблизи рулонных ворот, активируя немедленный реверс ворот для предотвращения несчастных случаев с защемлением. 8-лучевое полное покрытие устраняет слепые зоны безопасности.
Режим блокировки для предотвращения ложных срабатываний: Блокирует первый канал без активации защитных реакций, адаптируясь к конструктивным зазорам рулонных ворот, сохраняя при этом защиту от непреднамеренных вторжений.
Прочность и адаптивность к окружающей среде: Защита IP67 устойчива к пыли, брызгам воды и суровым промышленным условиям. Широкий диапазон температур (-20°C ~ +60°C) обеспечивает стабильную работу в различных условиях.
Простая установка и эксплуатация: Цветная маркировка проводов упрощает подключение. Интуитивно понятные светодиодные индикаторы позволяют быстро проверять состояние. Регулируемые монтажные кронштейны подходят для различных конструкций дверных рам.

Схема подключения

Компонент	Цвет провода	Функция	Примечания
Передатчик	Красный	Положительный источник питания DC12-24V	Подключить к положительной клемме источника питания
Передатчик	Черный	Земля (GND)	Подключить к отрицательной клемме источника питания
Передатчик	Зеленый/Желтый/Белый	Резерв	Не требуется для базового использования
Приемник	Красный	Положительный источник питания DC12-24V	Аналогично подключению питания передатчика
Приемник	Черный	Земля (GND)	Аналогично подключению земли передатчика
Приемник	Зеленый	NO/NC выход (по умолчанию NO)	Подключить к входу сигнала системы управления рулонными воротами
Приемник	Желтый	Настраиваемый NC	Активируется через настройку режима блокировки
Приемник	Белый	COM (общая клемма)	Соответствующая клемма для выхода NO/NC

Критическое предупреждение: НЕ подключайте клеммы NO/NC к положительной клемме источника питания — это повредит оптическое реле.

Шаги активации режима блокировки

Включите питание решетки датчиков и убедитесь в правильности подключения.
В течение 1 минуты после включения питания пять раз коснитесь зеленого провода приемника его GND (черный провод).
Наблюдайте за миганием красного индикатора приемника для подтверждения активации: желтый провод переключается в режим NC, и активируется режим блокировки.

Сценарии применения

Промышленные рулонные ворота (заводы, склады, логистические центры)
Коммерческие рулонные ворота (розничные магазины, торговые центры, коммерческие здания)
Рулонные ворота для холодильных камер (холодильные склады, морозильные камеры)
Гаражные рулонные ворота (жилые, коммерческие парковки)

Устранение неполадок

Симптомы неисправности	Возможные причины	Решения
Мигает синий индикатор приемника (при включении питания)	Рассогласование передатчика и приемника	Перенастройте положения для обеспечения параллельного выравнивания
Быстро мигает красный индикатор передатчика	Напряжение питания <9V or>28V	Стабилизируйте источник питания в соответствии с требованиями DC12-24V
Решетка датчиков работает, но ворота не реагируют на защиту от защемления	Ошибка подключения	Перепроверьте подключение согласно схеме; убедитесь в правильном подключении к системе управления воротами
Не удается войти в режим блокировки	1. Просачивание света во время опускания ворот 2. Нижний луч заблокирован мусором 3. Ворота/препятствие не соответствуют минимальному расстоянию непрерывной блокировки	1. Устраните утечку света, отрегулировав уплотнение ворот 2. Удалите мусор, блокирующий луч 3. Отрегулируйте ворота/препятствие для соответствия требованиям по расстоянию

Предостережения по использованию и обслуживанию

Держите соединительные кабели подальше от проводников высокого напряжения/высокого тока, чтобы избежать помех или повреждений.
Регулярно протирайте линзы передатчика/приемника сухой мягкой тканью для удаления пыли, грязи или конденсата.
Не сгибайте, не скручивайте и не тяните кабели с усилием; избегайте царапин на инфракрасных линзах.
Не допускайте попадания прямых солнечных лучей или других источников инфракрасного света на приемник (во избежание ложных срабатываний).
Убедитесь, что рулонные ворота или препятствие, используемые для режима блокировки, соответствуют минимальному расстоянию непрерывной блокировки.

Истории успеха клиентов

"Датчик JUTAI устранил простои на нашем складе холодной цепи. Рейтинг IP67 обеспечил надежную работу даже при -25°C."

Майкл Чен, менеджер склада, ведущий поставщик логистических услуг в области холодовой цепи

"Двухрежимная функция позволила беспрепятственно интегрироваться в нашу существующую инфраструктуру. Установка была легкой!"

Лиза Ван, инженер по безопасности, глобальный производитель автомобилей

"Датчик JUTAI с сертификатом CE соответствовал нашим стандартам безопасности, одновременно снизив затраты на техническое обслуживание на 30%."

Дэвид Ли, директор завода, международная фармацевтическая корпорация

"После установки 16-лучевого датчика JUTAI мы добились 100% снижения инцидентов, связанных с конвейерами."

Сара Чжан, специалист по безопасности, ведущий центр выполнения заказов электронной коммерции

Галерея продукции

Для технической поддержки, индивидуальных заказов или оптовых запросов посетите наш официальный сайт: www.accesssecuritysolution.com
