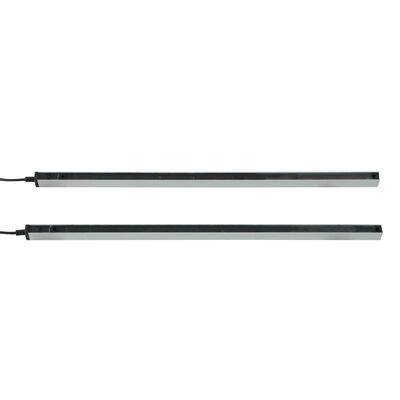

IP67 фотоэлектрический барьер для холодохранилищ и промышленных высокоскоростных дверей
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | JUTAI |
| Сертификация | CE |
| Номер модели | CL20-8L |
| Документ | CL05-8L User Manual.pdf |
| Количество мин заказа | 1 |
| Цена | negotiable |
| Упаковывая детали | мультфильм |
| Время доставки | 5 - 8 рабочих дней |
| Условия оплаты | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Поставка способности | 1000 штук в месяц |
Подробная информация о продукте
| IP-рейтинг | IP67 | Функция | Прикрывать |
|---|---|---|---|
| Расстояние срабатывания | 8м | Материал | Алюминиевый сплав |
| Особенность | Коррозионностойкий | Напряжение питания | 12-24 В постоянного тока |
| Рабочая температура | -20 ~ 60 ℃ | Рабочий ток | <50ma> |
| Выход | No/Nc, COM | Рабочий ток | <20 мА при 12–24 В постоянного тока |
| Спецификация | 2000*21*15 мм | ||
| Выделить | IP67 фотоэлектрический барьер для хранения в холодильном помещении,Промышленный высокоскоростной дверной свет занавески,Занавес с прозрачным освещением IP67 |
||
Характер продукции
Фотоэлектрический барьер со степенью защиты IP67 для холодильных складов и промышленных скоростных ворот
Фотоэлектрический барьер JUTAI серии CL — это профессиональное инфракрасное решение для обеспечения безопасности, разработанное для холодильных складов и промышленных скоростных ворот. Он проецирует невидимую сетку световых лучей между излучателем и приемником, мгновенно запуская защитные реакции (реверс ворот, остановка оборудования) при вторжении — эффективно предотвращая защемление, раздавливание или столкновения. Благодаря защите IP67, широкой температурной адаптивности и двум режимам работы он обеспечивает надежную работу в суровых условиях холодильных складов и зон с интенсивным движением промышленных ворот.
Основные характеристики
| Параметр | Спецификация |
|---|---|
| Серия моделей | CL05, CL10, CL15, CL20, CL25 (с суффиксом -8L/-16L) |
| Высота защиты | От 500 мм до 2500 мм (в зависимости от модели) |
| Количество лучей | 8 лучей или 16 лучей |
| Расстояние между лучами | 100 мм |
| Диапазон обнаружения | До 8 м (от передатчика до приемника) |
| Точность обнаружения | Обнаруживает объекты размером до 50 мм |
| Время отклика | ≤20 мс |
| Источник питания | 12-24 В постоянного тока ±10% |
| Рабочий ток | Передатчик: <65 мА при 12 В постоянного тока; Приемник: <20 мА при 12 В постоянного тока |
| Конфигурация вывода | 1 реле безопасности (выбирается NO/NC) + клемма COM |
| Степень защиты | IP67 (пыленепроницаемый + водонепроницаемый) |
| Материал корпуса | Алюминиевый сплав |
| Рабочая температура | -20°C до +60°C (расширенный диапазон до -25°C доступен для холодильных складов) |
| Длина кабеля | Передатчик: 8 м; Приемник: 4 м |
| Тип разъема | 5-контактный штекер M8 (передатчик/приемник) |
| Стандарты безопасности | Сертифицировано CE, соответствует принципам EN 61496-1/-2 |
| Светодиодные индикаторы | Передатчик: Непрерывный синий (нормальный), быстро мигающий красный (напряжение <9V or>28 В) Приемник: Непрерывный красный (заблокировано), непрерывный синий (не заблокировано), мигающий синий (несоосность) |
Ключевые преимущества
Прочная защита IP67
- Полностью пыленепроницаемый и устойчивый к кратковременному погружению в воду, выдерживает мойку под высоким давлением, пыль и влагу
- Идеально подходит для холодильных складов с высокой влажностью, промышленных помещений с пылью и скоростных ворот, установленных на открытом воздухе
Адаптивность к холодильным складам
- Стабильная работа от -20°C до +60°C; опциональный расширенный диапазон для экстремально холодных складов (-25°C)
- Устойчив к конденсации и обледенению, обеспечивая бесперебойную безопасность в морозильных камерах и холодильных складах
Два режима работы
- Стандартный режим защиты: Полномасштабная защита — любое прерывание луча запускает немедленный выход безопасности (идеально подходит для защиты персонала)
- Режим блокировки (приглушения): Обеспечивает безопасный проход конструкций ворот без ложных срабатываний, предназначен для передних кромок скоростных ворот
Совместимость со скоростными воротами
- Быстрое время отклика ≤20 мс соответствует рабочей скорости скоростных ворот, устраняя задержки безопасности
- Множество вариантов длины (500 мм-2500 мм) и лучей (8/16) подходят для скоростных ворот различных размеров
Простая интеграция и диагностика
- Цветовая маркировка кабелей и 5-контактные разъемы M8 упрощают подключение к контроллерам ворот или реле безопасности
- Встроенные средства выравнивания и регулируемые кронштейны обеспечивают быструю установку на различных рамах ворот
- Визуальные светодиодные индикаторы обеспечивают мгновенный статус питания, выравнивания и блокировки
Руководство по подключению
| Компонент | Цвет провода | Функция | Примечания |
|---|---|---|---|
| Передатчик | Красный | Положительное питание 12-24 В постоянного тока | Подключить к положительной клемме источника питания |
| Передатчик | Черный | Земля (GND) | Подключить к отрицательной клемме источника питания |
| Передатчик | Зеленый/Желтый/Белый | Резерв | Для базового использования не требуется подключение |
| Приемник | Красный | Положительное питание 12-24 В постоянного тока | Аналогично подключению питания передатчика |
| Приемник | Черный | Земля (GND) | Аналогично подключению земли передатчика |
| Приемник | Зеленый | Выход NO/NC (по умолчанию NO) | Подключить к входу сигнала системы управления воротами |
| Приемник | Желтый | Настраиваемый NC | Активируется через настройку режима блокировки |
| Приемник | Белый | COM (общая клемма) | Соответствующая клемма для выхода NO/NC |
Важное предупреждение: НЕ подключайте клеммы NO/NC к положительной клемме источника питания — это повредит оптическое реле.
Шаги активации режима блокировки
- Включите устройство и убедитесь в правильности подключения
- В течение 1 минуты после включения питания пять раз коснитесь зеленого провода приемника его GND (черный провод)
- Красный индикатор приемника мигает, подтверждая активацию: желтый провод переключается в режим NC, и режим блокировки включается
Сценарии применения
Холодильные склады
- Холодильные ворота, входы в морозильные камеры, двери холодильных складов
- Дверные проемы для перемещения материалов на низкотемпературных складах
Промышленные скоростные ворота
- Высокоскоростные рулонные ворота, быстроходные распашные ворота, секционные промышленные ворота
- Скоростные ворота логистических центров, скоростные ворота производственных линий заводов
Другие промышленные объекты
- Ворота погрузочных доков, автоматические складские ворота, ворота пищевых производств
- Ограждение периметра оборудования (конвейеры, упаковочные машины) рядом с дверными проемами
Устранение неисправностей
| Симптомы неисправности | Возможные причины | Решения |
|---|---|---|
| Синий индикатор приемника мигает (при включении питания) | Несоосность излучателя и приемника | Перенастройте положение для обеспечения параллельного выравнивания |
| Красный индикатор передатчика быстро мигает | Напряжение питания <9V or>28 В | Стабилизируйте источник питания в соответствии с требованиями 12-24 В постоянного тока ±10% |
| Световой барьер работает, но нет защитного действия (ворота/оборудование) | Ошибка подключения | Перепроверьте подключение согласно руководству; убедитесь, что NO/NC подключены к правильным управляющим клеммам |
| Не удается войти в режим блокировки | 1. Просачивание света при опускании ворот 2. Самый нижний луч заблокирован мусором/льдом 3. Ворота/препятствие не соответствуют минимальному расстоянию непрерывной блокировки |
1. Устраните утечку света через уплотнение ворот 2. Удалите мусор/лед, блокирующий луч 3. Отрегулируйте ворота/препятствие для соответствия требованиям к расстоянию |
Предостережения по использованию и обслуживанию
- Держите кабели подальше от высоковольтных/сильноточных проводников, чтобы избежать помех
- Регулярно протирайте линзы излучателя/приемника сухой мягкой тканью для удаления пыли, конденсата или льда (критически важно для холодильных складов)
- Не сгибайте, не скручивайте и не тяните кабели с усилием; избегайте царапания инфракрасных линз
- Не допускайте попадания прямых солнечных лучей или источников инфракрасного света на приемник (во избежание ложных срабатываний)
- На холодильных складах устанавливайте вдали от прямого контакта со льдом/инеем для защиты корпуса и линз
