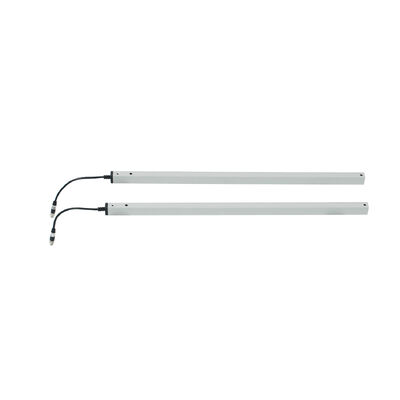

Профессиональная система светового занавеса безопасности для обработки материалов и автоматизированной безопасности дверей
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | JUTAI |
| Сертификация | CE |
| Номер модели | CL20-8L |
| Документ | CL05-8L User Manual.pdf |
| Количество мин заказа | 1 |
| Цена | negotiable |
| Упаковывая детали | мультфильм |
| Время доставки | 5 - 8 рабочих дней |
| Условия оплаты | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Поставка способности | 1000 штук в месяц |
Подробная информация о продукте
| IP-рейтинг | IP67 | Функция | Прикрывать |
|---|---|---|---|
| Расстояние срабатывания | 8м | Материал | Алюминиевый сплав |
| Особенность | Коррозионностойкий | Напряжение питания | 12-24 В постоянного тока |
| Рабочая температура | -20 ~ 60 ℃ | Рабочий ток | <50ma> |
| Выход | No/Nc, COM | Рабочий ток | <20 мА при 12–24 В постоянного тока |
| Спецификация | 2000*21*15 мм | ||
| Выделить | Система защитного освещения IP67,Материал обработки световой занавески,автоматическая дверная завеса безопасности |
||
Характер продукции
Профессиональная система световых завес безопасности для обработки материалов и безопасности автоматических дверей
Профессиональная система световых завес безопасности JUTAI CL20-8L — это специализированное решение для защитного зондирования, разработанное для сценариев обработки материалов и обеспечения безопасности автоматических дверей. Она создает 8-лучевую невидимую защитную сетку между излучателем и приемником, мгновенно запуская защитные реакции (например, остановку оборудования, реверс двери) при вторжении персонала, материалов или инструментов в зону обнаружения. Это эффективно предотвращает защемление, раздавливание или столкновения в рабочих процессах обработки материалов (конвейеры, AGV, погрузочные доки) и при работе автоматических дверей (скоростные двери, рулонные ворота), служа критически важным компонентом безопасности в промышленных и коммерческих условиях.
Основные характеристики
| Параметр | Спецификация |
|---|---|
| Модель | CL20-8L |
| Рабочее напряжение | DC12-24V |
| Рабочий ток | Передатчик: <65 мА при DC12V; Приемник: <20 мА при DC12V |
| Конфигурация вывода | Релейный выход NO/NC (по умолчанию NO, настраивается на NC); Включен COM-терминал |
| Степень защиты | IP67 (пыленепроницаемый + водонепроницаемый) |
| Материал корпуса | Алюминиевый сплав |
| Рабочий диапазон (от излучателя до приемника) | 1-8 м |
| Максимальная высота защиты | 1729 мм |
| Количество фотоэлементов | 8 лучей |
| Длина кабеля | Передатчик: 8 м; Приемник: 4 м |
| Тип разъема | Передатчик: 5-контактный штекер M8; Приемник: 5-контактный штекер M8 |
| Рабочая температура | -20°C ~ +60°C |
| Ключевая функция | Защита безопасности при обработке материалов + защита от защемления автоматических дверей + режим блокировки (защита от ложных срабатываний) |
| Светодиодные индикаторы состояния | Передатчик: Непрерывный синий (нормальная работа); Быстро мигающий красный (напряжение <9V or>28V) Приемник: Непрерывный красный (объект/персонал заблокирован); Непрерывный синий (нет препятствий); Мигающий синий (первое включение, несовпадение положения излучателя и приемника) |
Ключевые функции и преимущества
Защита безопасности при обработке материалов
- Адаптируется к динамическим рабочим процессам: Обнаруживает персонал или материалы рядом с конвейерами, AGV или погрузочными доками, запуская остановку оборудования для предотвращения столкновений.
- Широкий охват: Высота защиты 1729 мм охватывает зоны перемещения материалов, предотвращая опасности от падающих грузов или случайного вторжения.
Специализация на защите от защемления автоматических дверей
- Направлена на риски при работе дверей: Предотвращает защемление рук, конечностей или материалов при закрытии автоматических дверей (скоростные двери, рулонные ворота).
- Режим блокировки: Блокирует первый канал без запуска защитных реакций, адаптируется к конструкциям дверного проема и предотвращает ложные срабатывания при нормальной работе двери.
Надежная и долговечная работа
- Защита IP67: Выдерживает пыль, брызги воды и суровые промышленные условия, подходит для зон обработки материалов с частой пылью или влажностью.
- Широкая температурная адаптивность: Стабильно работает в условиях низкотемпературных холодильных камер или высокотемпературных цехов (-20°C ~ +60°C).
- Прочная конструкция: Корпус из алюминиевого сплава устойчив к механическому износу, вибрации и коррозии от оборудования для обработки материалов.
Простая интеграция и эксплуатация
- Цветовая маркировка проводов: Упрощает подключение к системам управления обработкой материалов и панелям автоматических дверей.
- Интуитивно понятные светодиодные индикаторы: Позволяют быстро проверять состояние (нормальное/заблокировано/несовпадение/проблемы с напряжением) без профессиональных инструментов.
- Настраиваемый вывод: Поддерживает переключение NO/NC простым действием для соответствия требованиям различных систем управления.
Руководство по подключению
| Компонент | Цвет провода | Функция | Примечания |
|---|---|---|---|
| Передатчик | Красный | Положительный источник питания DC12-24V | Подключить к положительному выводу источника питания |
| Передатчик | Черный | Земля (GND) | Подключить к отрицательному выводу источника питания |
| Передатчик | Зеленый | Резерв | Не требуется подключение при базовом использовании |
| Передатчик | Желтый | Резерв | Не требуется подключение при базовом использовании |
| Передатчик | Белый | Резерв | Не требуется подключение при базовом использовании |
| Приемник | Красный | Положительный источник питания DC12-24V | Аналогично подключению питания передатчика |
| Приемник | Черный | Земля (GND) | Аналогично подключению земли передатчика |
| Приемник | Зеленый | Выход NO/NC (по умолчанию NO) | Подключить к входу сигнала системы управления материалами/дверями |
| Приемник | Желтый | Настраиваемый NC | Активировать через настройку режима блокировки |
| Приемник | Белый | COM (общий терминал) | Соответствующий терминал для выхода NO/NC |
Критическое предупреждение: НЕ подключайте клеммы NO/NC к положительному выводу источника питания, так как это повредит оптическое реле.
Шаги по настройке режима блокировки и NC
- Включите систему и убедитесь в правильности подключения.
- В течение 1 минуты после включения питания коснитесь зеленого провода приемника его GND (черный провод) пять раз.
- Наблюдайте за миганием красного индикатора приемника для подтверждения активации: желтый провод переключается в режим NC, и активируется режим блокировки.
Сценарии применения
Обработка материалов
- Конвейерные системы (пункты загрузки/выгрузки, перегрузочные станции)
- Пути автоматизированных управляемых транспортных средств (AGV)
- Погрузочные доки (дверные проемы для перемещения материалов)
- Упаковочные линии (рядом с движущимся оборудованием)
- Точки доступа к системам хранения/извлечения на складе
Автоматические двери
- Скоростные двери (производственные линии, логистические центры)
- Рулонные ворота (склады, задние входы в магазины)
- Промышленные секционные ворота (заводские цеха)
- Холодильные двери (склады материалов)
Устранение неисправностей
| Симптомы неисправности | Возможные причины | Решения |
|---|---|---|
| Синий индикатор приемника мигает после включения питания | Несовпадение положения излучателя и приемника | Отрегулируйте положение обоих блоков, чтобы обеспечить параллельное выравнивание |
| Красный индикатор передатчика быстро мигает | Напряжение питания <9V or>28V | Проверьте и стабилизируйте источник питания, чтобы он соответствовал требованиям DC12-24V |
| Световая завеса работает нормально, но нет защитного действия (оборудование/дверь) | Ошибка подключения | Перепроверьте подключение согласно Руководству по подключению; убедитесь, что NO/NC подключен к правильному сигнальному терминалу управления |
| Не удается войти в режим блокировки | 1. Просачивание света при опускании двери 2. Нижний луч заблокирован мусором/материалами 3. Дверь/препятствие не соответствуют минимальному непрерывному расстоянию блокировки |
1. Устраните утечку света в уплотнении двери 2. Удалите мусор или материалы, блокирующие луч 3. Отрегулируйте дверь или препятствие для соответствия требованиям непрерывного расстояния блокировки |
Предостережения по использованию и обслуживанию
- Держите соединительные кабели подальше от высоковольтных/сильноточных проводников, чтобы избежать помех или повреждений.
- Регулярно протирайте линзы излучателя/приемника сухой мягкой тканью, чтобы удалить пыль, остатки материалов или конденсат.
- Не сгибайте, не скручивайте и не тяните кабели с усилием; избегайте царапин на инфракрасных линзах.
- Предотвращайте попадание прямого солнечного света или других источников инфракрасного света на приемник (во избежание ложных срабатываний).
- Убедитесь, что дверь или препятствие, используемое для режима блокировки, соответствует минимальному требованию непрерывного расстояния блокировки.
