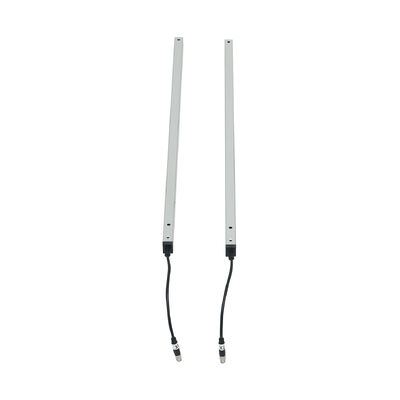

Датчики световой завесы безопасности для защиты дверных проемов и обнаружения безопасности персонала
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | JUTAI |
| Сертификация | CE |
| Номер модели | CL20-8L |
| Документ | CL05-8L User Manual.pdf |
| Количество мин заказа | 1 |
| Цена | negotiable |
| Упаковывая детали | мультфильм |
| Время доставки | 5 - 8 рабочих дней |
| Условия оплаты | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Поставка способности | 1000 штук в месяц |
Подробная информация о продукте
| IP-рейтинг | IP67 | Функция | Прикрывать |
|---|---|---|---|
| Расстояние срабатывания | 8м | Материал | Алюминиевый сплав |
| Особенность | Коррозионностойкий | Напряжение питания | 12-24 В постоянного тока |
| Рабочая температура | -20 ~ 60 ℃ | Рабочий ток | <50ma> |
| Выход | No/Nc, COM | Рабочий ток | <20 мА при 12–24 В постоянного тока |
| Спецификация | 2000*21*15 мм | ||
| Выделить | ip67 световой занавес безопасности,световой датчик защиты от пробелов в дверях,световой занавес для обнаружения безопасности персонала |
||
Характер продукции
Датчики световых завес безопасности для защиты от защемления в дверных проемах и обнаружения персонала
Световая завеса безопасности для защиты от защемления в дверных проемах и обнаружения персонала
Световая завеса безопасности JUTAI CL20-8L — это профессиональное защитное сенсорное устройство, разработанное для устранения опасностей в дверных проемах и обеспечения безопасности персонала. Оно создает невидимую решетку из 8 световых лучей между излучателем и приемником, мгновенно запуская защитные реакции (например, реверс двери, остановку) при проникновении персонала, предметов или оборудования в дверной проем или зону обнаружения. Подходит для автоматических дверей, рулонных ворот, скоростных дверей и промышленных дверей, эффективно предотвращая несчастные случаи, связанные с защемлением, раздавливанием и столкновениями в коммерческих и промышленных условиях.
Основные характеристики
| Параметр | Спецификация |
|---|---|
| Модель | CL20-8L |
| Рабочее напряжение | DC12-24V |
| Рабочий ток | Передатчик: <65 мА при DC12V; Приемник: <20 мА при DC12V |
| Конфигурация вывода | Релейный выход NO/NC (по умолчанию NO, настраивается на NC) |
| Степень защиты | IP67 (пылезащита + водонепроницаемость) |
| Материал корпуса | Алюминиевый сплав |
| Диапазон работы (от излучателя до приемника) | 1-8 м |
| Максимальная высота защиты | 1729 мм |
| Количество фотоэлементов | 8 лучей |
| Длина кабеля | Передатчик: 8 м; Приемник: 4 м |
| Тип разъема | Передатчик: 5-контактный штекер M8; Приемник: 5-контактный штекер M8 |
| Рабочая температура | -20°C ~ +60°C |
| Ключевая функция | Защита дверного проема + обнаружение персонала + режим блокировки (защита от ложных срабатываний) |
| Светодиодные индикаторы состояния | Передатчик: Непрерывный синий (нормальная работа); Быстро мигающий красный (напряжение <9V or>28V) Приемник: Непрерывный красный (объект/персонал заблокирован); Непрерывный синий (нет препятствий); Мигающий синий (первое включение, рассогласование излучателя-приемника) |
Ключевые функции и преимущества
1. Специализация на защите дверных проемов
- Устранение опасностей в дверных проемах: Предотвращает защемление рук, конечностей или предметов в проеме при закрытии двери (идеально для рулонных ворот, скоростных дверей и автоматических дверей)
- Поддержка режима блокировки: Блокирует первый канал без срабатывания защитных реакций, адаптируясь к конструкции дверного проема и избегая ложных срабатываний при нормальной работе двери
2. Надежное обнаружение персонала
- Полное покрытие 8 лучами: Устраняет слепые зоны безопасности в области двери, точно обнаруживая персонал или объекты, входящие в зону обнаружения
- Мгновенная реакция: Немедленно запускает реверс/остановку двери при прерывании луча, не оставляя временной задержки для сценариев высокого риска
3. Прочная и адаптивная конструкция
- Защита IP67: Выдерживает пыль, брызги воды и временное погружение, подходит для промышленных помещений/наружных условий
- Широкий температурный диапазон: Стабильно работает в условиях низких температур (-20°C) в холодильных камерах или высоких температур (+60°C) в цехах
- Прочный корпус из алюминиевого сплава: Устойчив к механическому износу, вибрации и коррозии для длительного использования
4. Простота установки и настройки
- Цветовая маркировка проводов: Упрощает подключение без профессионального руководства
- Регулируемое крепление: Соответствует различным конструкциям дверных рам, с четкими индикаторами монтажных отверстий для быстрого позиционирования
- Настраиваемый вывод: Поддерживает переключение NO/NC простым действием для адаптации к различным системам управления дверями
Руководство по подключению
| Компонент | Цвет провода | Функция | Примечания |
|---|---|---|---|
| Передатчик | Красный | Положительный источник питания DC12-24V | Подключить к положительному выводу источника питания |
| Передатчик | Черный | Земля (GND) | Подключить к отрицательному выводу источника питания |
| Передатчик | Зеленый | Резерв | Не требуется подключение при базовом использовании |
| Передатчик | Желтый | Резерв | Не требуется подключение при базовом использовании |
| Передатчик | Белый | Резерв | Не требуется подключение при базовом использовании |
| Приемник | Красный | Положительный источник питания DC12-24V | Аналогично подключению питания передатчика |
| Приемник | Черный | Земля (GND) | Аналогично подключению земли передатчика |
| Приемник | Зеленый | Вывод NO/NC (по умолчанию NO) | Подключить к входу сигнала системы управления дверью |
| Приемник | Желтый | Настраиваемый NC | Активируется через настройку режима блокировки |
| Приемник | Белый | Общий вывод (COM) | Соответствующий вывод для вывода NO/NC |
Шаги настройки режима блокировки и NC
- Включите устройство (убедитесь в правильности подключения)
- В течение 1 минуты после включения питания коснитесь зеленого провода приемника его GND (черный провод) пять раз
- Наблюдайте за миганием красного индикатора приемника для подтверждения активации: желтый провод переключается в режим NC, и активируется режим блокировки
Сценарии применения
- Автоматические двери (торговые центры, промышленные цеха)
- Рулонные ворота (склады, розничные магазины, логистические центры)
- Скоростные двери (производственные линии, чистые помещения, холодильные камеры)
- Промышленные двери (заводские цеха, погрузочные доки)
- Дверные проемы подъемного оборудования (лифты, гидравлические подъемники с дверными конструкциями)
Устранение неисправностей
| Симптомы неисправности | Возможные причины | Решения |
|---|---|---|
| Синий индикатор приемника мигает после включения питания | Рассогласование излучателя и приемника | Переустановите положение обоих блоков, чтобы обеспечить параллельное выравнивание |
| Красный индикатор передатчика быстро мигает | Напряжение питания <9V or>28V | Проверьте и стабилизируйте источник питания, чтобы он соответствовал требованиям DC12-24V |
| Световая завеса работает нормально, но дверь не имеет антизажимного действия | Ошибка подключения (например, NO/NC подключен к положительному выводу питания) | Перепроверьте подключение согласно Руководству по подключению; избегайте подключения выходных клемм к положительному выводу питания |
| Не удается войти в режим блокировки | 1. Просачивание света при опускании двери 2. Нижний луч заблокирован мусором 3. Дверь/препятствие не соответствуют минимальному расстоянию непрерывной блокировки |
1. Устраните утечки света в двери 2. Удалите мусор, блокирующий луч 3. Отрегулируйте дверь или препятствие для соответствия требованиям к расстоянию непрерывной блокировки |
Предостережения по использованию и обслуживанию
- Держите соединительные кабели подальше от высоковольтных/сильноточных проводников, чтобы избежать помех или повреждений
- Регулярно протирайте линзы излучателя/приемника сухой мягкой тканью, чтобы удалить пыль, масляные пятна или конденсат (предотвращает сбой обнаружения)
- Не сгибайте, не скручивайте и не тяните кабели с усилием; избегайте царапин на инфракрасных линзах
- Не допускайте попадания прямых солнечных лучей или других источников инфракрасного света на приемник (предотвращает ложные срабатывания)
- Убедитесь, что дверь или препятствие, используемое для режима блокировки, соответствует минимальному расстоянию непрерывной блокировки
