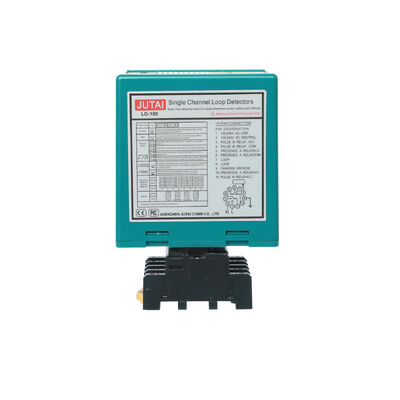

Одноканальный детектор петли для транспортных средств С регулируемой чувствительностью Датчик парковочных ворот LD100 LD102

JUTAI Одноканальный петлевой детектор транспортных средств Надежное обнаружение для контроля доступа на парковку и транспортных систем

Одноканальный петлевой детектор JUTAI - это профессиональное устройство обнаружения транспортных средств, предназначенное для использования с индукционными петлями, установленными на дорогах, подъездных путях и парковках. Подходит для обнаружения автомобилей, грузовиков, мотоциклов и вилочных погрузчиков, этот детектор идеально подходит для широкого спектра применений, включая системы автоматических ворот, парковочные барьеры, промышленные двери, сбор платы за проезд и мониторинг дорожного движения.

Благодаря режимам обнаружения присутствия и импульсов через два независимых релейных выхода, детектор предлагает гибкую интеграцию с контроллерами ворот, счетчиками трафика и системами доступа. С регулируемой чувствительностью, настраиваемыми DIP-переключателями и вариантами двойного напряжения он обеспечивает надежную работу в различных условиях.

Основные характеристики

Обнаруживает автомобили, грузовики, мотоциклы, вилочные погрузчики и многое другое
Два релейных выхода: режим присутствия и импульсный режим
Регулируемая чувствительность: 16 уровней с помощью подстроечного резистора
Настраиваемые DIP-переключатели для задержки, частоты, автоматического сброса и многого другого
Светодиодные индикаторы для отображения питания и состояния обнаружения
Поддерживает напряжение от 100 до 240 В переменного тока (LD100) или от 12 до 24 В постоянного тока (LD102)
Всепогодный корпус для использования внутри и вне помещений
Простая установка с понятной схемой подключения
2-летняя гарантия и круглосуточная техническая поддержка

Применения

Системы въезда и выезда с парковки с барьерными воротами
Автоматизация промышленных дверей, включая высокоскоростные рулонные двери и секционные двери
Контроль доступа на склад и в логистические центры для вилочных погрузчиков и грузовиков
Системы обнаружения и подсчета транспортных средств на пунктах взимания платы за проезд
Автоматизация защитных барьеров и ворот для жилых и коммерческих помещений
Управление светофорами и обнаружение присутствия транспортных средств на перекрестках
Мониторинг занятости парковочных мест и системы навигации
Объекты проезда, такие как банки и рестораны быстрого питания
Обнаружение транспортных средств на погрузочных площадках для эффективной логистики
Управление доступом транспортных средств на сельскохозяйственных и горнодобывающих участках
Контроль ворот периметра безопасности аэропортов и портов
Автоматические входные двери коммерческих и общественных зданий
Подсчет транспортных средств и сбор данных для анализа трафика
Управление внутренним потоком транспортных средств на промышленных предприятиях и заводах
Триггер транспортных средств для весов и весовых систем
Обнаружение занятости отсеков на зарядных станциях электромобилей
Обнаружение транспортных средств на въезде в автомойку и автоматизация
Системы планирования движения автобусов и общественного транспорта
Управление парковкой в торговых центрах и на стадионах
Обнаружение транспортных средств на железнодорожных переездах для систем безопасности

Технические характеристики

Параметр	Спецификация
Модель	LD100 (AC) / LD102 (DC)
Источник питания	100–240 В переменного тока (LD100) / 12–24 В постоянного тока (LD102)
Диапазон частот	20–80 кГц (выбор из 4 шагов)
Чувствительность	16-уровневая регулировка (от 0,010% до 2,56% DL/L)
Время отклика	10–90 мс (вкл/выкл)
Рабочая температура	от -40°C до +70°C
Релейный выход	Реле присутствия + импульсное/аварийное реле
Индикаторы	Светодиод питания (красный) + светодиод обнаружения (зеленый)
Функция сброса	Кнопка ручного сброса
Допустимая влажность	До 95% (без конденсации)
Диапазон индуктивности петли	20–2000 мкГн
Расстояние установки	До 30 м (рекомендуется экранированный кабель >10 м)

Конфигурация DIP-переключателей

DIP 1 и 2: задержка и повышение чувствительности
DIP 3 и 4: режим выхода реле B: импульс, присутствие, тест
DIP 5: автоматический сброс: 30 мин или постоянное присутствие
DIP 6–8: задержка реле A: от 0 до 30 сек
DIP 9 и 10: выбор частоты: высокая, низкая, чтобы избежать помех

Руководство по установке петли

Почему стоит выбрать петлевой детектор JUTAI

Более 15 лет опыта производства
Строгий контроль качества и тестирование перед отправкой
Доступна настройка OEM/ODM
Принимаются небольшие и оптовые заказы
2-летняя гарантия и надежная послепродажная поддержка
Защита рынка для дистрибьюторов

Закажите сейчас и улучшите свою систему обнаружения транспортных средств с помощью профессионального петлевого детектора JUTAI

Свяжитесь с нами для получения образцов, цен и индивидуальных решений


Переключатель 2 (Настройки Dipswitch)


1. Настройка DIP 1 и DIP 2: специальные функции


2. Настройка DIP 3 и DIP 4: выход реле B


3. Настройка DIP 5: автоматический сброс


4. Настройка DIP 6, DIP 7 и DIP 8: задержка реле A


5. Настройка DIP 9 и DIP 10: частота (от 40 кГц до 100 кГц). Используется для предотвращения помех



Установка петли:


Поиск и устранение неисправностей:



По сравнению с другими брендами



Массовое производство:

Наша производственная линия обеспечивает эффективное массовое производство, строгий контроль качества и тщательное тестирование перед отправкой, чтобы поставлять продукты петлевых детекторов высочайшего качества.




LD-100 одноканальный, в коробке, 1 тип 11-контактный, подключается к 100-240 В переменного тока (стандарт ЕС)
LD-102 одноканальный, в коробке, 1 тип 11-контактный, подключается к 12-24 В постоянного тока (стандарт ЕС)
LD-105 одноканальный, в коробке, 2 типа 11-контактных, подключается к 100-240 В переменного тока (стандарт США)
LD-106 одноканальный, в коробке, 2 типа 11-контактных, подключается к 12-24 В постоянного тока (стандарт США)



Сертификация:
