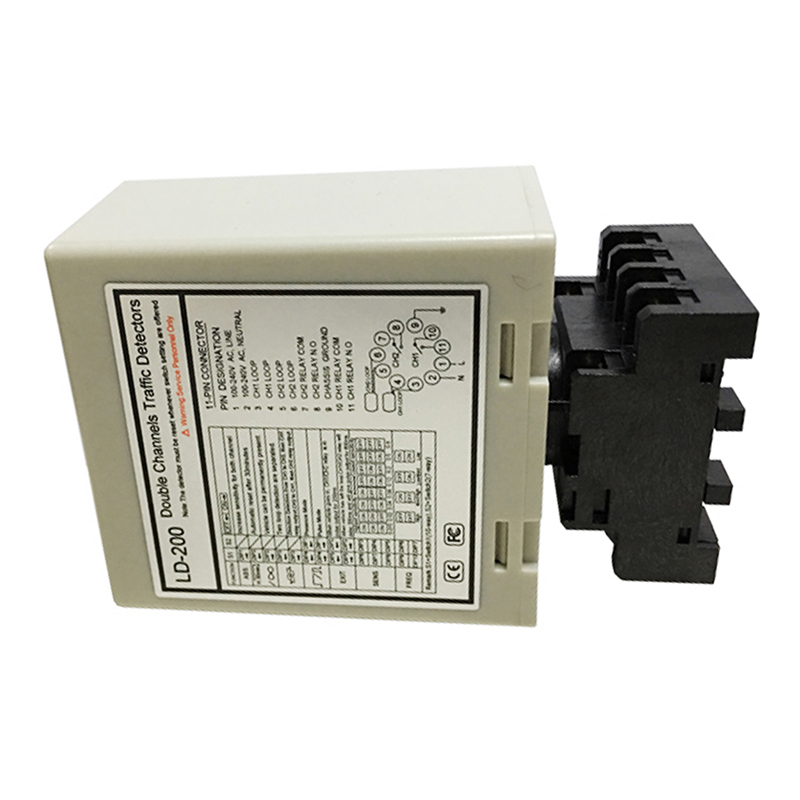

JUTAI LD-200 Индуктивный петлевой детектор переменного тока для контроля доступа на парковку и шлагбаумов

Основные преимущества JUTAI LD-200 для управления парковкой

• Удобство переменного тока: входное напряжение 100-240 В переменного тока соответствует стандартным коммерческим схемам питания, поэтому вам не понадобятся дополнительные адаптеры для установки JUTAI LD-200.
• Точность на любой поверхности: работает на асфальте, бетоне и тротуаре — идеально подходит для открытых парковок, где погодные условия и состояние поверхности различаются.
• 8-уровневая регулировка чувствительности: используйте DIP-переключатель для настройки чувствительности для небольших автомобилей, внедорожников или грузовиков, гарантируя, что JUTAI LD-200 обнаружит каждое транспортное средство, не пропуская срабатывания.
• Мониторинг состояния светодиодов: красный индикатор питания и зеленый индикатор обнаружения позволяют быстро проверить производительность детектора JUTAI, упрощая обслуживание и устранение неполадок.

Что выделяет JUTAI LD-200 для доступа на парковку?

Технические характеристики JUTAI LD-200

Кому нужен JUTAI LD-200?

• Менеджеры парковок в торговых центрах, офисах или университетах
• Владельцы недвижимости с парковочными гаражами жилых комплексов
• Компании, занимающиеся контролем доступа, устанавливающие шлагбаумы для коммерческих парковок

Почему JUTAI LD-202 идеально подходит для ETC и платных дорог

• Гибкость питания постоянного тока: входное напряжение 12-24 В постоянного тока работает с солнечными платными кабинами или резервными батареями, что делает JUTAI LD-202 подходящим для удаленных участков автомагистралей.
• Быстрое время отклика обнаружения: срабатывает за миллисекунды для синхронизации с устройствами чтения ETC, гарантируя, что плата за проезд будет обработана до того, как транспортные средства проедут по полосе.
• Надежность двух каналов: контролируйте две полосы ETC с помощью одного детектора JUTAI (CH1 и CH2), сокращая затраты на оборудование для операторов платных дорог.
• Долговечность для использования на открытом воздухе: создан для работы в условиях автомагистрали — пыль, дождь и экстремальные температуры — поэтому JUTAI LD-202 сохраняет производительность круглый год.

Как JUTAI LD-202 повышает эффективность сбора платы за проезд

Технические характеристики JUTAI LD-202

Кому нужен JUTAI LD-202?

• Операторы платных дорог, управляющие полосами ETC
• Установщики систем безопасности автомагистралей
• Компании, занимающиеся управлением дорожным движением, для настройки пунктов взимания платы за проезд

Основные характеристики промышленного детектора JUTAI для контроля доступа

• Промышленная долговечность: изготовлен из атмосферостойких материалов, детектор JUTAI выдерживает использование на открытом воздухе в любое время года — без ржавчины, без снижения производительности в дождь или снег.
• Точное обнаружение транспортных средств: обнаруживает только металлические транспортные средства (игнорирует велосипеды, пешеходов или мусор), поэтому ваши ворота безопасности открываются только для разрешенного транспорта.
• Простая проводка: соответствует стандартным петлевым соединениям JUTAI (CH1: контакты 3, 4; CH2: контакты 5, 6) и релейным контактам, поэтому электрики могут установить его быстро, без дополнительного обучения.
• Настройка чувствительности: 8-уровневый DIP-переключатель позволяет настроить чувствительность для небольших мотоциклов или больших грузовиков доставки, гарантируя, что детектор JUTAI будет работать для всех типов транспортных средств на вашей территории.

Как промышленный детектор JUTAI повышает безопасность собственности

Технические характеристики промышленного детектора JUTAI

Кому нужен промышленный детектор JUTAI?

• Управляющие недвижимостью закрытых поселков
• Менеджеры объектов коммерческих парков
• Команды безопасности корпоративных кампусов
• Установщики контроля доступа на производственных предприятиях

Соединения

Индикаторы и переключатели:

• Светодиод питания (КРАСНЫЙ): загорается, указывая на «Питание включено»."
• Светодиод обнаружения CH1:
  • Горит постоянно: указывает на обнаружение транспортного средства.
  • Медленное мигание: указывает на короткое замыкание в петле или недостаточное количество витков после петли.
  • Быстрое мигание: указывает на обрыв цепи петли или чрезмерное количество витков после петли.
• Светодиод обнаружения CH2:
  • Горит постоянно: указывает на обнаружение транспортного средства.
  • Медленное мигание: указывает на короткое замыкание в петле или недостаточное количество витков после петли.
  • Быстрое мигание: указывает на обрыв цепи петли или чрезмерное количество витков после петли.

Выбор чувствительности:

• Регулировка чувствительности и частоты осуществляется с помощью 7-позиционного DIP-переключателя и настроек 10-позиционного DIP-переключателя.
• Пользователи могут выбирать из 8 различных настроек чувствительности, настраивая положения DIP-переключателя в соответствии с предоставленными таблицами.
• DIP-переключатели 6, 7 и 8 управляют чувствительностью CH1, в диапазоне от 0,8 (наименее чувствительный) до 0,015 (наиболее чувствительный).
• DIP-переключатели 3, 4 и 5 управляют чувствительностью CH2, в диапазоне от 0,8 (наименее чувствительный) до 0,015 (наиболее чувствительный).

3. Переключатель 1=S1: Выбор функции петли канала 1 (10-позиционный DIP-переключатель)

(1)(Переключатель 1) DIP 1 и DIP 2 Специальное увеличение чувствительности для обоих прицепов (оба канала).

(2)(Переключатель 1=S1) D3, D4, D5 и (Переключатель 2=S2) D1, D2 Настройка специальных функций (Режим 1, 2, 3 Обнаружение направления. Режим 4, 5, 6 Нормальный режим, обнаружение двух петель разделено)

(3)(Переключатель 1=S1) D6 и D7 и D8 и (Переключатель 2=S2) D3 и D4 и D5 Выбор чувствительности CH1 и CH2 (Восемь уровней выбора).

(4)(Переключатель 1=S1) D9 и D10 и (Переключатель 2=S2) D6, D7 Настройка частоты (от 20 кГц до 100 кГц).

* Кнопка сброса: Обратите внимание: LD-200 необходимо сбрасывать каждый раз, когда вносятся изменения в настройки DIP-переключателей.

Меры предосторожности при установке и устранение неполадок:

1. Размеры резки катушки и рекомендации по встраиванию показаны на схеме справа.
2. Рекомендуется использовать ферромагнитные провода для индукционной катушки общей длиной до 500 метров.
3. Размер резки катушки должен быть прямоугольником длиной от 1,0 до 2,0 метров и шириной от 0,8 до 1,2 метров, избегая прямых углов в углах, насколько это возможно.
4. Рекомендуемый обзор установки основных типичных витков катушки:

При установке, пожалуйста, держите вилку и розетку изделия в вертикальном направлении

Применение

Серия двухканальных детекторов транспортных средств JUTAI LD200/202, оснащенная функцией распознавания направления, идеально подходит для многочисленных сценариев въезда и выезда по одному каналу. При интеграции с контроллером одной двери JUTAI (Модель: AC-11), шлагбаумом JUTAI (Модель: BR-110) и считывателем RFID дальнего действия JUTAI (Модель: PUHF-9), а также с высокотемпературными петлевыми катушками (Модель: JTHT-11) он образует бесшовное решение для систем контроля доступа на въезд/выезд по одному каналу.

Принцип работы следующий:

1. Процесс входа:

   • Когда автомобиль въезжает в поселок или на парковку, две петлевые катушки нажимаются одновременно.
   • Двухканальный петлевой детектор JUTAI (LD-200/202) запускает считыватель UHF, расположенный на въезде.
   • Считыватель UHF считывает ID карты и отправляет его контроллеру (AC-11) через выход Wiegand.
   • Контроллер проверяет действительность ID и выдает релейный сигнал для открытия шлагбаума.
   • Автомобиль въезжает в поселок или на парковку, и когда он проезжает через шлагбаум, стрела шлагбаума опускается автоматически.
   • Одноканальный петлевой детектор JUTAI (LD-100/102) обеспечивает безопасность и защиту от столкновений в течение этого процесса.

2. Процесс выхода:

   • Когда автомобиль выезжает из поселка или с парковки, он проезжает мимо внутреннего считывателя UHF.
   • LD-200/LD-202 запускает считыватель UHF, который считывает карту и отправляет ID контроллеру.
   • Контроллер проверяет действительность ID и выдает релейный сигнал для открытия шлагбаума для выезда автомобиля.
   • Когда автомобиль проезжает через шлагбаум, стрела шлагбаума опускается автоматически.
   • LD-100/102 обеспечивает безопасность и защиту от столкновений в течение этого процесса.

3. Распознавание направления:

   • Функция распознавания направления LD-200/LD-202 гарантирует, что двухканальный петлевой детектор не будет повторно запускать сигнал, когда автомобиль проезжает мимо другого считывателя UHF, тем самым записывая только записи о въезде или выезде в системе.

Двухканальный петлевой детектор JUTAI LD-200/202 также может функционировать как два независимых одноканальных петлевых детектора. Эта конфигурация подходит для стандартных парковок с одним въездом и одним выездом, где есть один шлагбаум и один считыватель дальнего действия как на въезде, так и на выезде.

В этой настройке одна петлевая катушка используется для запуска считывателя и считывания карты, а другая петлевая катушка предназначена для функции защиты шлагбаума от столкновений. Используя LD-200/202 в качестве двух независимых петлевых детекторов, существует потенциальная экономия затрат с экономической точки зрения. Эта настройка снижает некоторые затраты на оборудование, связанные с использованием отдельных детекторов для каждой функции.

Эта функциональность достигается путем включения функции независимого рабочего режима LD-200/202, что позволяет ему эффективно работать в этой двойной емкости.
