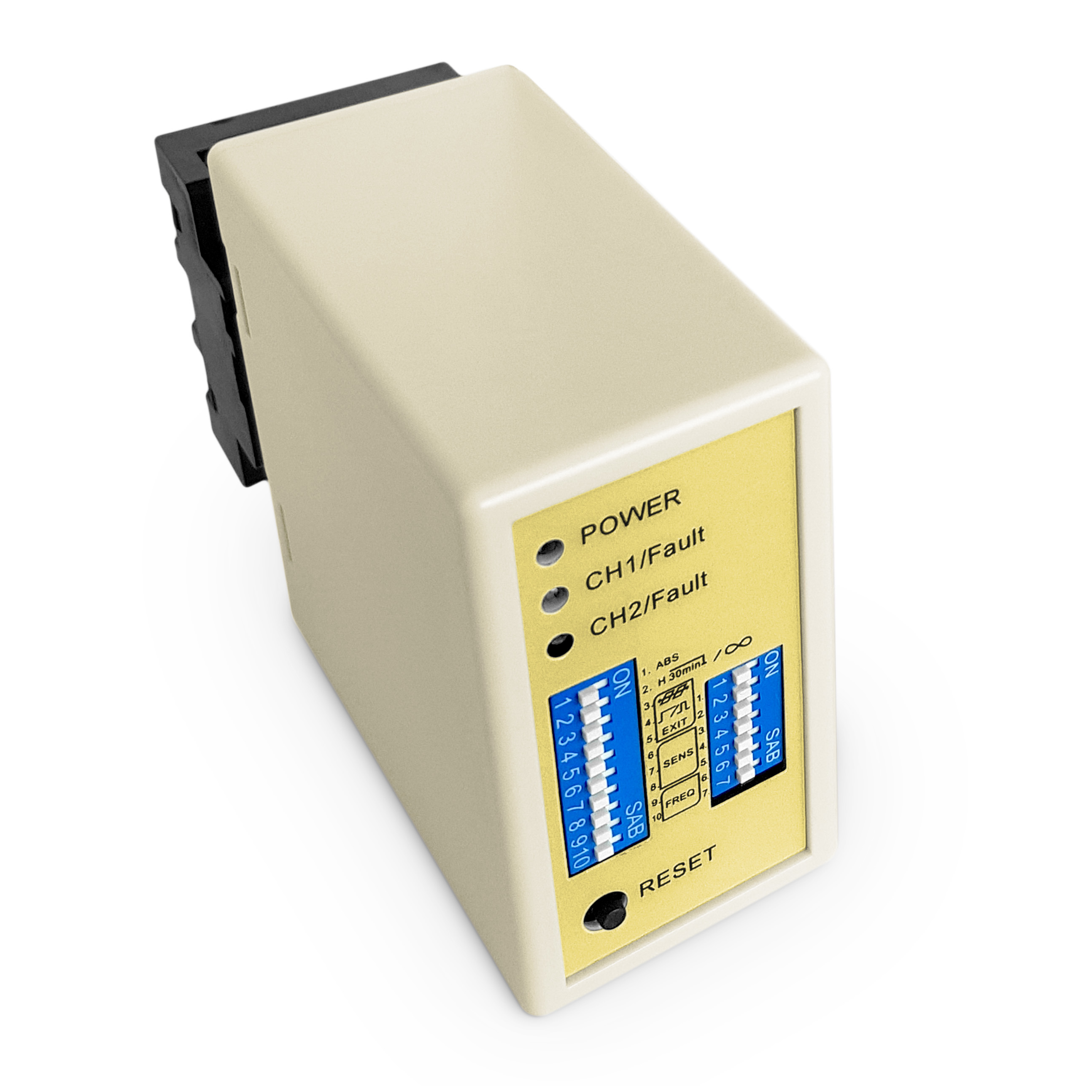

ЮТАИ детектор транспортного средства с индуктивной петлей

Где используются детекторы JUTAI?

• Парковки и гаражи: Идеально подходит для пользователей JUTAI, управляющих обнаружением въезда/выезда транспортных средств и управлением парковочными местами, обеспечивающих эффективный поток в коммерческих и жилых гаражах.
• Платные дороги и электронный сбор платы за проезд (ETC): детекторы индуктивной петли JUTAI позволяют точно обнаруживать транспортные средства в полосе движения, поддерживая бесперебойные транзакции ETC и уменьшая пробки.
• Огражденные районы и частные дороги: Улучшить безопасность в закрытых районах с помощью детекторов JUTAI, обеспечивая надежный контроль доступа транспортных средств для ограничения несанкционированного въезда.
• Коммерческие и промышленные парки: детекторы петли JUTAI упрощают управление грузовиками и транспортными средствами для посетителей, оптимизируя логистику и обеспечивая упорядоченную парковку в промышленных условиях.
• Аэропорты и железнодорожные станции: Идеально подходит для авиационных и железнодорожных клиентов JUTAI, что облегчает мониторинг логистических транспортных средств и поддерживает бесперебойный поток грузовых и пассажирских транспортных средств.
• Парковка для мероприятий и выставок: детекторы JUTAI обеспечивают точный временный подсчет количества транспортных средств, помогая организаторам мероприятий управлять парковочными местами и избегать переполненности.
• Умные транспортные системы: Интегрировать детекторы индуктивной цепи JUTAI в интеллектуальные настройки трафика для статистики потоков трафика в режиме реального времени, поддерживая решения по управлению трафиком, основанные на данных.
• Управление флотом и доставкой: детекторы JUTAI отслеживают въезд и выезд транспортных средств, позволяя предприятиям отслеживать движение парка и оптимизировать график доставки.
• Автобусы и общественный транспорт: Обеспечить надежную работу общественного транспорта с помощью детекторов JUTAI, поддерживающих точное обнаружение автобусов и других транспортных средств общественного транспорта.
• Системы безопасности дорожного движения: детекторы петли JUTAI обеспечивают критическое обнаружение присутствия транспортного средства, повышая безопасность дорожного движения, в случае необходимости запуская сигналы или меры контроля движения.

Ключевые характеристики детектора транспортных средств с индуктивной петлей JUTAI

• Двухканальное обнаружение: отдельные каналы CH1 и CH2 JUTAI поддерживают мониторинг нескольких полос движения, исключая необходимость в дополнительных детекторах и снижая затраты на установку.
• Высокая точность: детектор JUTAI гарантирует отсутствие ложных зарядов, обеспечивая постоянную производительность на всех дорожных поверхностях ‒ от асфальта до бетона ‒ для надежного долгосрочного использования.
• Регулируемая чувствительность: С 8-уровневой регулировкой чувствительности через переключатель DIP детекторы JUTAI могут быть оптимизированы для различных размеров петли, адаптируясь к различным парковочным площадкам и дорожным схемам.
• Выход реле: Встроенный ретранслятор JUTAI напрямую соединяется с барьерными воротами и системами контроля доступа, что позволяет интегрировать plug-and-play с существующими установками JUTAI или сторонними установками доступа.
• Светильники состояния светодиодных ламп: Ясные светодиодные индикаторы (Power: Red, Detection: Green) на детекторах JUTAI упрощают устранение неполадок, позволяя командам технического обслуживания быстро идентифицировать проблемы с питанием, обнаружением или состоянием петли.
• Легкая установка: детекторы индуктивной цепи JUTAI работают без сбоев со стандартными индуктивными цепями, сокращая время установки и минимизируя сбои в существующей инфраструктуре.

Технические характеристики детектора транспортных средств с индуктивной петлей JUTAI

Почему выбрать детектор транспортных средств с индуктивной петлей JUTAI?

• Подходит для автоматизации парковки: детекторы JUTAI обеспечивают бесперебойную работу барьерных ворот, сокращая время ожидания пользователей и улучшая общий опыт парковки.
• Поиск всех транспортных средств: От небольших автомобилей до больших грузовиков, детекторы индуктивной цепи JUTAI обеспечивают постоянную производительность, устраняя пробелы в покрытии транспортного средства.
• Настройки JUTAI: Настройка чувствительности и частоты в соответствии с конкретными цепными установками, что делает детекторы JUTAI подходящими для различных помещений внутри и снаружи.
• Прочный и надежный: Построенные из высококачественных компонентов, детекторы JUTAI обеспечивают долговечную работу на открытом воздухе, выдерживая суровые погодные условия и интенсивное использование.
• Бесшовная интеграция экосистем JUTAI: Сочетание с автоматическими барьерными воротами JUTAI, системами билетов и воротами безопасности для полностью интегрированного решения контроля доступа, уменьшающего проблемы совместимости.

Связи

Показатели и переключатели:

• Силовой светодиод (КРАСТЫЙ): освещается, чтобы указать "Включенный".
• Светодиод обнаружения CH1:
  • Постоянно включен: указывает на обнаружение транспортного средства.
  • Медленное мигание: указывает на короткое замыкание петли или недостаточное повороты после петли.
  • Быстрое мигание: указывает на открытую цепь или чрезмерные повороты после цепи.
• Светодиод обнаружения CH2:
  • Постоянно включен: указывает на обнаружение транспортного средства.
  • Медленное мигание: указывает на короткое замыкание петли или недостаточное повороты после петли.
  • Быстрое мигание: указывает на открытую цепь или чрезмерные повороты после цепи.

Выбор чувствительности:

• Настройка чувствительности и частоты облегчается через 7-управляемый переключатель и 10-управляемый переключатель.
• Пользователи могут выбирать из 8 различных настроек чувствительности путем настройки положений переключателя погружения в соответствии с приведенными таблицами.
• Дип-ключи 6, 7 и 8 регулируют чувствительность CH1, в диапазоне от 0,8 (наименее чувствительный) до 0,015 (наиболее чувствительный).
• Дип-ключи 3, 4 и 5 контролируют чувствительность CH2 в диапазоне от 0,8 (наименее чувствительный) до 0,015 (наиболее чувствительный).

3. переключатель 1=S1 : выбор функции петли канала 1 (10-сторонний переключатель)

(1) ((Switch 1) DIP 1 & DIP 2 Специальное повышение чувствительности для обоих прицепов (обе каналы).

(2)(Переключатель 1=S1) D3, D4, D5 и (Переключатель 2=S2) D1, D2 Специальные функции настройки (режим 1, 2, 3 Показание направления. Режим 4, 5, 6 Нормальный режим, два обнаружения петли разделены)

(3)(Переключатель 1=S1) D6 & D7 & D8 и (Переключатель 2=S2) D3 & D4 & D5 Настройка выбора чувствительности CH1 и CH2 (восемь уровней выбора).

(4)(Переключатель 1=S1) D9 & D10 и (Переключатель2=S2) D6, D7 Настройка частоты (20 K до 100 KHz).

* Кнопка перезагрузки: Пожалуйста, обратите внимание: LD-200 должен быть перезагружен каждый раз, когда изменение настроек производится на переключателях Dip.

Осторожность при установке и устранение неполадок:

1. Размеры резки катушек и указания по внедрению приведены на диаграмме справа.
2. Рекомендуется использовать ферромагнитные провода для индукционной катушки общей длины до 500 метров.
3. Размер резки катушки должен быть прямоугольным с длиной от 1,0 до 2,0 м и шириной от 0,8 до 1,2 м, избегая по возможности прямых углов в углах.
4. Рекомендуемый обзор установки основных типичных поворотов катушки:

При установке, пожалуйста, держите продукт розетки в вертикальном направлении

Применение

Двуканальная серия детекторов петли транспортных средств JUTAI LD200/202 с функцией распознавания направления идеально подходит для многочисленных одноканальных сценариев входа и выхода.При интеграции с контроллером JUTAI One door (модель: AC-11), JUTAI шлюзовой барьер (модель: BR-110) и JUTAI RFID считыватель дальнего действия (модель: PUHF-9), вместе с высокотемпературными спиральными катушками (модель: JTHT-11),Он представляет собой беспроблемное решение для одноканальных систем контроля доступа/выхода..

Принцип работы таков:

1. Процесс регистрации:

   • Когда автомобиль входит в помещение или на парковку, две катушки нажимаются одновременно.
   • Двухканальный детектор петли JUTAI (LD-200/202) запускает UHF-читатель, расположенный у входа.
   • UHF-читатель считывает идентификатор карты и отправляет его в контроллер (AC-11) через выход Wiegand.
   • Контроллер проверяет действительность идентификатора и выводит сигнал для открытия шлюза.
   • Автомобиль входит в помещение или на парковку, и когда он проходит через барьерные ворота, барьерная рука автоматически опускается.
   • Одноканальный детектор петли JUTAI (LD-100/102) обеспечивает безопасность и антиразрывную функциональность во время этого процесса.

2. Процесс выхода:

   • Когда автомобиль выходит из общества или парковки, он проходит мимо внутреннего UHF-читателя.
   • LD-200/LD-202 запускает UHF-читатель, который читает карту и отправляет идентификатор контроллеру.
   • Контроллер проверяет действительность удостоверения личности и выводит сигнал ретрансляции, чтобы открыть барьер ворот для выхода автомобиля.
   • Когда автомобиль проходит через барьерные ворота, барьерная рука автоматически опускается.
   • LD-100/102 обеспечивает безопасность и противоразрушение во время этого процесса.

3. Признание направления:

   • Функция распознавания направления LD-200/LD-202 гарантирует, что двойной канальный детектор петли не запускает сигнал снова, когда автомобиль проходит мимо другого UHF-читателя,таким образом, записывая только записи входа или выхода в систему.

Двухканальный детектор петли JUTAI LD-200/202 также может функционировать как два независимых одноканальных детектора петли.где на входе и выходе имеется один барьер и один дальнобойщик.

В этой установке одна катушка с петлей используется для запуска считывателя и чтения карты, в то время как другая катушка с петлей предназначена для антиразрывной функции барьера.Используя LD-200/202 как два независимых детектора петлиЭта установка снижает некоторые из затрат на оборудование, связанных с использованием отдельных детекторов для каждой функции.

Эта функциональность достигается путем включения функции независимого режима работы LD-200/202, что позволяет ему эффективно работать в этом двойном качестве.
