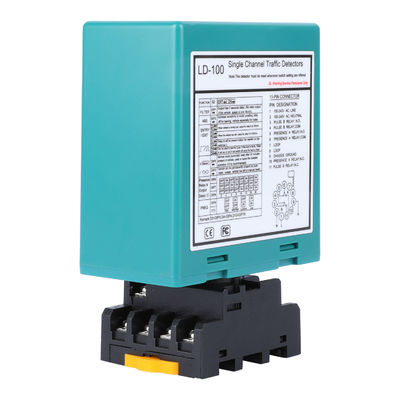

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

Бренд: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

Модель: LD-100 (100–240 В переменного тока) / LD-102 (12–24 В постоянного тока)

Альтернативные названия: Детектор петли, Датчик петли, Датчик петли автомобиля, Датчик входа на парковку.

Обзор продукта

Этот одноканальный петлевой детектор предназначен для идентификации транспортных средств путем обнаружения изменений в электромагнитном поле, создаваемом правильно установленной индуктивной петлей, расположенной внутри или под поверхностью земли. Он служит надежным компонентом в автоматизированных системах, требующих точного обнаружения транспортных средств, таких как шлагбаумы на въезде и выезде с парковки, промышленные подъемные двери и точки контроля доступа.

Устройство способно идентифицировать присутствие различных типов транспортных средств, включая грузовики, мотоциклы и вилочные погрузчики. Он предлагает варианты как мгновенного, так и непрерывного вывода через контакты реле, что позволяет использовать его для различных функций управления, таких как открытие ворот, включение света или подсчет транспортных средств.

Основные характеристики

• Предназначен для работы с индуктивными петлями транспортных средств, установленных на парковках, погрузочных платформах и промышленных въездах.

• Обеспечивает надежное обнаружение широкого спектра типов транспортных средств, таких как легковые автомобили, коммерческие грузовики, двухколесные мотоциклы и промышленные вилочные погрузчики.

• Оснащен двумя отдельными релейными выходами, которые можно использовать для индикации присутствия или мгновенного триггерного события.

• Регулируемый контроль чувствительности позволяет установщикам подобрать характеристики детектора в соответствии с размером петли, витками проводов и условиями установки.

• Несколько вариантов конфигурации доступны с помощью простых в использовании настроек DIP-переключателя.

• Поддерживает версии с питанием как переменного, так и постоянного тока в зависимости от выбора модели.

• Разработан для стабильной работы как внутри, так и снаружи помещений при установке в соответствующие корпуса.

Общие случаи использования

• Автоматизированные системы парковочных шлагбаумов, требующие присутствия транспортного средства перед открытием или закрытием

• Двери и рольставни промышленных объектов, где необходимо обнаружить вилочные погрузчики и другое оборудование.

• Платные станции и контрольно-пропускные пункты, где транспортные средства необходимо идентифицировать, прежде чем продолжить движение.

• Системы контроля доступа, которые ограничивают или разрешают вход на основе обнаружения транспортных средств.

• Приложения для управления дорожным движением и подсчета транспортных средств

• Системы входа на основе времени и решения для управления парковкой

• Складские погрузочные площадки и зоны автомобильного оборудования

Поддерживаемые типы транспортных средств

Петлевой детектор эффективен для обнаружения различных видов транспортных средств с металлическим кузовом, включая, помимо прочего:

• Стандартные пассажирские автомобили

• Коммерческие грузовики и фургоны

• Мотоциклы и скутеры

• Промышленные вилочные погрузчики и малая техника

• Другие транспортные средства с достаточной металлической массой, чтобы изменить поле контура.

Правильная установка индуктивной петли необходима для обеспечения стабильных и точных результатов обнаружения.

Методы обнаружения

Это устройство поддерживает два основных метода обнаружения транспортных средств:

• ​Режим обнаружения присутствия:​​ Сохраняет выходное реле активным до тех пор, пока транспортное средство находится над шлейфом. Полезно для того, чтобы держать ворота открытыми или указывать, что место занято.

• Режим обнаружения импульсов: выдает короткий выходной сигнал при первом обнаружении транспортного средства. Обычно используется для инициирования такого действия, как открытие шлагбаума или запись входа.

Настройки обнаружения

• Уровень чувствительности: Может быть отрегулирован для обеспечения правильной работы с различными конфигурациями контуров. Более чувствительные настройки подходят для меньшего количества витков проволоки. Менее чувствительные настройки лучше работают с большими контурами или областями с интенсивным движением транспорта.

• ​Время активации реле:​​ Продолжительность выхода может быть установлена ​​в соответствии с потребностями управляемого устройства, например, как долго ворота должны оставаться открытыми.

• ​Выбор режима:​​ Выбирайте между различными режимами работы, включая автоматический сброс, ручное удержание, тестовый режим и параметры частоты для уменьшения помех.

• Диапазон частот: регулируется для предотвращения перекрестных помех при установке нескольких детекторов в непосредственной близости.

Любые изменения, внесенные в настройки DIP-переключателя, требуют перезагрузки устройства, чтобы они вступили в силу.

Детали установки петли

Детектор основан на одной или нескольких индуктивных петлях, установленных в земле. Эти петли обычно изготавливаются из многожильного медного провода, установленного в форме петли, а затем герметизированного в дорожное покрытие с помощью прочного материала, такого как эпоксидная смола или асфальт.

Общие рекомендации по поворотам петли в зависимости от размера петли:

• Петли по периметру от 3 до 4 метров: 6 витков проволоки.

• Петли от 4 до 6 метров: 5 витков.

• Петли от 6 до 10 метров: 4 оборота.

• Петли от 10 до 20 метров: 3 оборота.

• Петли более 20 метров: 2 оборота.

Для достижения наилучших результатов петли следует устанавливать на расстоянии не менее 2 метров друг от друга, если в одной зоне используется несколько устройств. Для более длинных кабелей между контуром и детектором следует использовать экранированный кабель для сохранения целостности сигнала.

Варианты электропитания

• Модель LD-100: рассчитана на входное напряжение переменного тока 100–240 В.

• Модель LD-102: рассчитана на входное напряжение 12–24 В постоянного тока.

Выберите версию, соответствующую существующему источнику питания, чтобы обеспечить правильную работу и упростить установку.

Почему это надежный выбор

• Доверены установщиками для использования в реальных приложениях для парковки и доступа.

• Достаточно гибкий для работы с различными типами транспортных средств и конфигурациями контуров.

• Простота настройки и настройки без сложного программирования.

• Разработан для долгосрочной надежности как внутри, так и снаружи помещений.

• Совместимость с широким спектром контроллеров ворот, систем доступа и устройств автоматизации.

Параметры продукта:



Переключатель 2 (настройки DIP-переключателя)


1. DIP 1 и DIP 2 Настройка специальных функций


2. DIP 3 и DIP 4 Настройка выхода реле B


3. DIP 5 Настройка автоматического сброса


4. DIP 6, DIP 7 и DIP 8 устанавливают задержку реле А.


5. DIP 9 и DIP 10 Установка частоты (от 40 К до 100 КГц). Используется для предотвращения помех



Установка петли:






По сравнению с другими брендами



Массовое производство:

Наша производственная линия обеспечивает эффективное массовое производство, строгий контроль качества и тщательные предотгрузочные испытания, что позволяет создавать петлевые детекторы высочайшего совершенства.




LD-100, одноканальный, в штучной упаковке, 1 тип, 11-контактный разъем для подключения 100–240 В переменного тока (стандарт ЕС)
LD-102 одноканальный, в штучной упаковке, 1 тип, 11-контактный разъем для подключения 12–24 ВА постоянного тока (стандарт ЕС)
LD-105, одноканальный, в штучной упаковке, 2 11-контактных разъема типа 100–240 В переменного тока (стандарт США)
LD-106, одноканальный, в штучной упаковке, 2 типа, 11-контактный, для подключения 12–24 ВА постоянного тока (стандарт США)



Сертификация:




ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

1. Как мы можем доверять вам? JUTAI — профессиональный производитель автомобильных детекторов с более чем 15-летним опытом работы. Мы протестировали все бренды из Европы и Китая, понимая различия. Наш детектор петель подходит для ваших проектов.

2. Почему выбирают нас? Мы стремимся к беспроигрышной деловой ситуации!!!

   • На петлевой детектор JUTAI распространяется 2-летняя гарантия с даты поставки.
   • Круглосуточное послепродажное обслуживание с онлайн-поддержкой по любым техническим вопросам.
   • Мы принимаем небольшие или большие заказы (OEM/ODM).
   • Замена новой продукции в случае возникновения каких-либо проблем с товаром.
   • Защита рынка для клиентов.

3. Каков ваш минимальный заказ? Мы принимаем заказы на образцы или большие заказы. Мы понимаем, что новые клиенты могут захотеть протестировать образцы, чтобы оценить наше качество и сервис.

4. Каков срок доставки? От 2 до 10 рабочих дней в зависимости от точного количества заказа и наличия товара на складе.

5. Могут ли ваши продукты быть настроены? Да, конечно. Пожалуйста, обсудите ваши точные требования с нашим отделом продаж, поскольку мы предоставляем услуги OEM/ODM.
