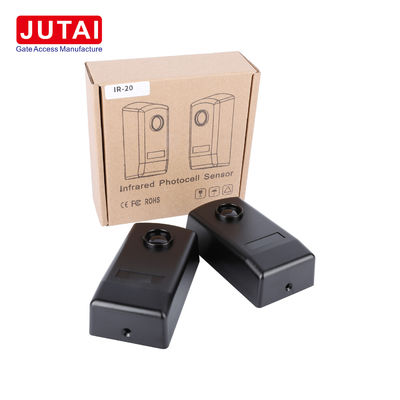

IP65 Устойчивый к солнечному свету инфракрасный датчик для автоматических раздвижных ворот и дверей

JUTAI IR - 20 инфракрасный фотосенсор: надежное решение для обнаружения наружного света

I. Обзор
Инфракрасный фотодатчик JUTAI IR - 20 является передовым устройством, предназначенным для наружных применений, предлагающим точные возможности обнаружения в различных сценариях.

II. Характеристики и технические детали

А. Основные особенности

1. - Что?Всестороннее применение
   • Этот одиночный детектор лучей широко используется в автоматизированных дверях, таких как скользящие, жалюзи и гаражные двери, а также окна.Он состоит из передатчика и приемника с интегрированным усилителем, излучающим инфракрасный луч.
   • При прерывании работы луча дверь перестает закрываться и полностью отступает, возобновляя закрытие только после восстановления луча..
2. - Что?Прочный дизайн
   • С рейтингом IP65 и резиновым корпусом он может выдерживать суровые наружные условия, такие как дожди и пылевые бури, благодаря своей устойчивости к ультрафиолетовому излучению и абразивным частицам.
3. - Что?Расширенный диапазон обнаружения
   • Способен обнаруживать объекты в пределах максимального диапазона 20 метров. Даже на низкой высоте (20 - 40 см над землей), он поддерживает надежный диапазон обнаружения 2 - 20 метров.
4. - Что?Высококачественные компоненты для оптимальной работы
   • Инфракрасные лампы немецкой марки обеспечивают стабильное обнаружение расстояния и световое сопротивление, в то время как японские реле Omron гарантируют совместимость с различными операторами дверей.Производство пластырей SMT обеспечивает качество производства партий.

B. Технический параметр таблицы

III. Рабочий принцип
Когда объект входит в зону обнаружения и прерывает этот луч, он вызывает изменение сигнала, получаемого приемником.В таких приложениях, как раздвижные двериДля систем безопасности прерванный луч может отправлять сигнал тревоги хозяину.

IV. Шаги установки

1. Откройте IR-20M, подняв переднюю панель.
2. Вставьте кабели в их корпус и закрепите основу к стене, используя соответствующие якори или винты в зависимости от поверхности установки.
3. Подключите источник питания в диапазоне 12-24 В постоянного тока/переменного.
4. Проверьте красный светодиод на приемнике; он должен быть выключен с правильным расположением и выравниванием. Прерывание луча должно включить его.
5. Закройте переднюю панель и закрепите ее винтами.
6. Проверьте реакцию реле, перерывая луч несколько раз.

V. Заявления

1. - Что?Автоматизация ворот и дверей
   • Используется для индукции тела в парковочных барьерах, воротах и т. д., а также для обнаружения взлома окон и дверей.
2. - Что?Системы безопасности
   • Подходит для устройств безопасности в учебных заведениях, коммерческих зонах, медицинских учреждениях и жилых помещениях.

VI. Заключение
Датчик JUTAI IR - 20 является надежным выбором для обнаружения наружного света, предлагая стабильную производительность и легкую установку.
