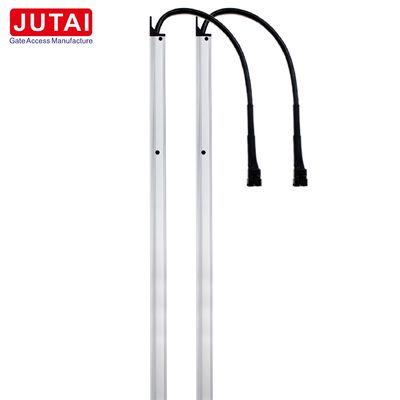

JUTAI 1.8m 29 - Сенсор светового занавеса безопасности луча: непревзойденное решение безопасности

I. Введение

II. Упаковка и входящие в нее компоненты

III. Функциональность продукта

1. Формирование защитной решетки
   • Излучая точно калиброванный луч света между передатчиком и приемником, он создает очень надежную защитную сетку.мгновенное обнаружение любого вторжения предметов или лиц в определенную зону решеткиКак только он обнаруживается, он незамедлительно запускает систему безопасности, обеспечивая безопасность персонала и оборудования.
   • Уникальная функция блокировки отличает этот датчик от других: он может точно различать и игнорировать неуместные объекты, гарантируя, что его работа не будет затронута ложными препятствиями.Эта особенность особенно важна в сложных промышленных средах, где может присутствовать несколько объектов..
2. Всестороннее применение
   • Он широко применяется в критических зонах безопасности, таких как двери, автоматические ворота и подъемное оборудование.Его способность точно выявлять потенциальные риски попадания в ловушку делает его незаменимым компонентом безопасности в этих условиях.

IV. Размер и физические размеры

1. Оптимальная длина и стройный профиль
   • Общая длина идеально подходит для различных сценариев установки, и гладкое поперечное сечение всего 12,5 мм,Он может быть легко интегрирован в большинство дверных проемов без препятствий для нормального закрытия дверей.Этот дизайн не только обеспечивает бесшовную посадку, но и добавляет к общей эстетике установки.
2. Точное расстояние между лучами
   • Расстояние луча тщательно установлено на 60 мм, что дает датчику замечательную способность обнаруживать даже тонкие объекты, такие как вилки вилочных погрузчиков, с исключительной точностью.Этот высокий уровень точности необходим для обеспечения безопасности как персонала, так и ценного оборудования в промышленных условиях.

V. Спецификации проводки

1. Проводка приемника
   • Конфигурация проводки приемника четко определена, причем каждый цвет провода выполняет определенную функцию.красный провод для синхронизации DC12V - 24V, а зеленые и белые провода зарезервированы для будущего использования или специальных настройки.
2. Проводка передатчика
   • Подобным образом, передатчик имеет свою собственную систему проводки. Черный провод для Ground (GND), желтый провод для Signal, красный провод для DC12V - 24V источника питания,и зеленые и белые провода зарезервированыОчень важно правильно соединить желтые провода для приема и передачи, чтобы обеспечить правильную связь и функциональность.

VI. Технические параметры

VII. Руководство по устранению неполадок

1. Неправильное расположение светового занавеса
   • Если световые занавески не выровняются должным образом, возможные решения включают циркуляцию питания приемных и передающих блоков, проверку надлежащего соединения линии синхронизации сигнала,и переустановка блоков, если их положение нестабильно.
2. Выявление ложного сигнала
   • В случае, если световой занавес указывает на полученный сигнал, когда он не заблокирован, проверьте наличие других инфракрасных устройств в окрестностях, которые могут вызывать помехи.очистить окно светового занавеса для удаления любых потенциальных препятствий или грязи, которые могут влиять на сигнал, и перенастроить угол выравнивания между передатчиком и приемником.
3. Отсутствие противозащитных мер
   • Когда световой занавес функционирует нормально, но антизажимающее действие не запускается, необходимо проверить выход реле и антизажимающий порт.обеспечить, чтобы рабочее расстояние находилось в пределах установленного диапазона для обеспечения правильной работы.
4. Скрыть функцию недоступность
   • Если не удается получить доступ к функции скрытия, проверьте наличие утечки света во время работы, проверьте, блокируется ли нижний луч,и обеспечить, чтобы нижняя дверь или укрытие соответствовали минимальным требованиям дистанции для непрерывной защиты.

VIII. Предупреждения и содержание

1. Управление кабелями
   • Все соединительные кабели держать подальше от проводников высокого напряжения или высокого тока, чтобы предотвратить электромагнитные помехи и обеспечить безопасную и стабильную работу датчика.
2. Правильные компоненты оттенков
   • Убедитесь, что нижняя боковая дверь или укрытие, используемые для функции бледневания, являются подходящими и отвечают необходимым условиям для оптимальной работы.
3. Регулярная уборка
   • Периодически протирайте окна передатчика и приемника сухим мягким полотенцем, чтобы сохранить прозрачные пути передачи и приема.Этот простой, но очень важный шаг помогает предотвратить загрязнение и мусор, мешающие нормальной работе датчика.
4. Физическое обращение
   • Чтобы сохранить конструктивную целостность и функциональность светового штора, избегайте его изгиба или изгиба.
5. Поддержание расстояния от тени
   • Следует соблюдать установленное минимальное расстояние для непрерывного затенения, чтобы обеспечить точное и надежное обнаружение.
6. Защита поверхности
   • Не царапайте покрытие поверхности датчика, чтобы защитить его внутренние компоненты и сохранить его эстетический вид.Подразненная или поврежденная поверхность также может повлиять на производительность датчика с течением времени.
7. Ежемесячные проверки
   • Проводить ежемесячные проверки на наличие признаков ослабления в передатчике, приемнике и проводе расширения.и выходного сигнала для обеспечения непрерывной и безопасной работы.

IX. Особые особенности

1. Бесшовная интеграция
   • Его инновационная конструкция позволяет бесшовную установку в дверных проемах, не препятствуя нормальному процессу закрытия.Это не только упрощает процесс установки, но и повышает общую функциональность и удобство системы безопасности.
2. Иммунитет от солнечного света
   • Строго протестированный и доказавший свою защищенность от помех от сильного солнечного света, датчик может надежно работать даже в ярких наружных или хорошо освещенных помещениях.Эта особенность обеспечивает постоянную производительность независимо от условий освещения.
3. Компоненты премиум класса
   • Использование импортированных ядер ламп значительно способствует их исключительной светозащите, повышая общее качество и долговечность продукта.Это обеспечивает долгосрочную надежность и точное обнаружение в широком диапазоне приложений.
