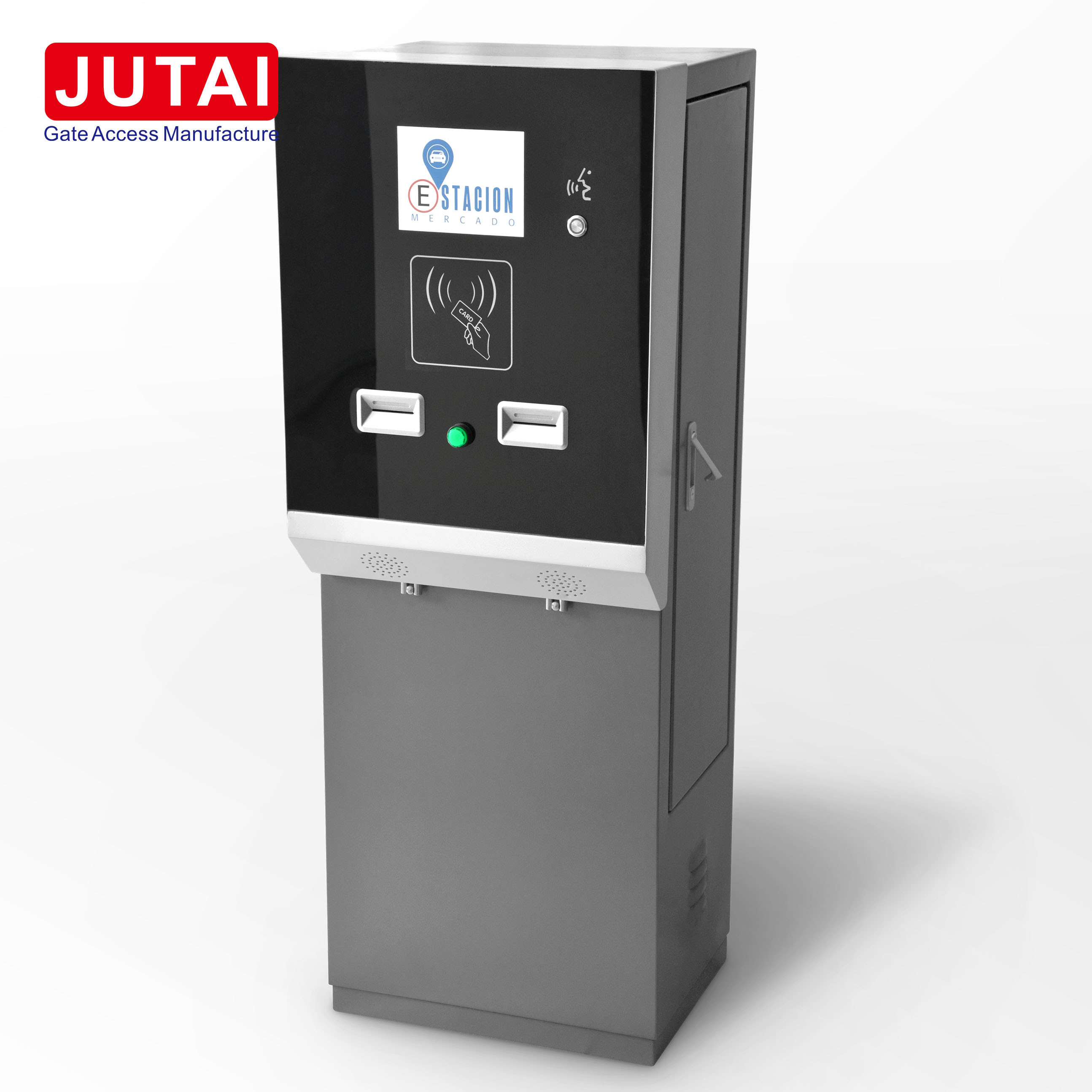

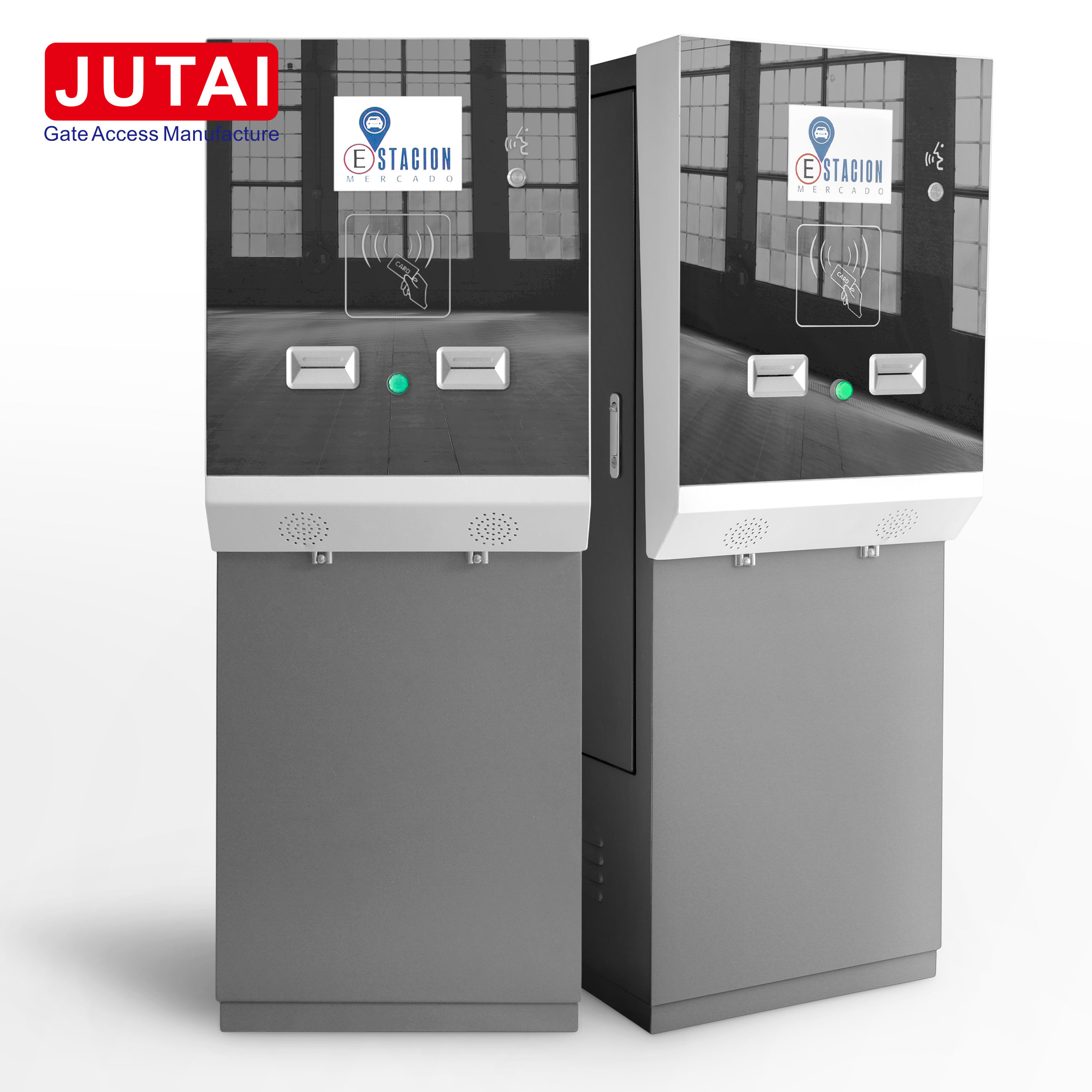

Автомат для въезда/выезда с парковки — описание продукта

I. Обзор продукта

II. Ключевые особенности

А. Удобный дизайн

• Билетная касса имеет уникальный дизайн корпуса с передней и двумя боковыми панелями, которые можно открыть, что упрощает внутреннюю проводку и обслуживание.
• Оснащенный кнопками выдачи и сбора карт, а также слотами для карт с подсветкой, весь процесс управляется четкими голосовыми подсказками и интуитивно понятными инструкциями на дисплее, обеспечивая удобство работы с пользователем.

B. Расширенные возможности обработки карт

• На входе установлены двойные диспенсеры для карт, что удваивает емкость хранилища карт и эффективно снижает частоту пополнения карт вручную. Это не только сводит к минимуму рабочую нагрузку операторов, но и упрощает процесс въезда транспортных средств.
• Выход оборудован двойными картоприемниками, что обеспечивает резервную систему, при которой выход из строя одного коллектора не нарушает нормальную работу. Такая избыточность значительно снижает вероятность заторов на дорогах, вызванных проблемами со сбором карт.

C. Обнаружение и дифференциация транспортных средств

• Встроенная система двойных датчиков грунта предназначена для точного различения мотоциклов и небольших транспортных средств. Это позволяет реализовать различные расчеты тарифов в зависимости от типа транспортного средства, обеспечивая более гибкую и справедливую систему выставления счетов.

D. Экономически эффективная коммуникация

• Благодаря встроенной кнопке внутренней связи и микрофону билетная касса поддерживает функцию внутренней связи по локальной сети с помощью специального программного обеспечения. Это устраняет необходимость в дополнительной установке домофонов, что приводит к экономии средств по всему проекту.

E. Мониторинг состояния ворот

• Интерфейс обратной связи ворот обеспечивает визуальное представление состояния ворот и их периферийных соединений в реальном времени в программном обеспечении управления. Это позволяет операторам всегда иметь полный контроль и осведомленность о точках доступа.

F. Долговечность промышленного уровня

• Разработанная для работы в экстремальных условиях, билетная касса может безупречно работать в широком диапазоне температур от -40°C до 85°C. Это обеспечивает надежную работу в режиме 24/7, что делает его пригодным для различных сред.

G. Простая установка и подключение

• Благодаря интерфейсу RJ45 для подключения к локальной сети билетная касса может автоматически устанавливать соединение с программным обеспечением управления после настройки IP-адреса сервера. Это упрощает процесс установки и ввода в эксплуатацию, экономя время и усилия.

H. Коммерческая добавленная стоимость

• Помимо основных функций управления парковками, система также предлагает возможности коммерческой рекламы. Это дает возможность получения дополнительного дохода за счет таргетированных показов рекламы.

III. Технические характеристики продукта

А. Технические характеристики оборудования

B. Способ подключения и примечания.

1. Схема подключения: Источник питания (110–220 В переменного тока) подключается к билетной кассе, которая затем подключается к управляющему компьютеру через переключатель RJ45 и контроллеры. Приведенная схема иллюстрирует подключения внешних устройств.
2. Меры предосторожности при подключении:
   • Учитывая сложную внутреннюю проводку кассы, предварительно настроенную на заводе, необходимо соблюдать схему внешнего подключения.
   • При подключении индуктивного контура заземления необходимо строгое соблюдение принципа витой пары, при этом витая пара подключается к датчику обнаружения заземления. Невыполнение этого требования может привести к неточному обнаружению въезда и выезда транспортного средства.
   • В случае каких-либо расхождений между положениями интерфейсов проводки на схеме и на реальном устройстве обратитесь к маркировке на реальном устройстве для точного подключения.

C. Диаграмма размеров продукта

IV. Технические характеристики внутренних компонентов

А. Контроллер

1. Ключевые особенности:
   • Контроллер имеет прочную конструкцию промышленного класса и может стабильно работать в диапазоне температур от -40°C до 85°C. Он оснащен сторожевым таймером для предотвращения сбоев системы и обеспечения бесперебойной работы.
   • Высокоскоростной интерфейс TCP/IP обеспечивает быструю и эффективную связь, а также упрощает процесс подключения.
   • Он предоставляет DLL (библиотеку динамической компоновки), позволяющую легко интегрировать и вызывать функции на разных языках программирования, облегчая реализацию сложных функций.
   • Доступно несколько коммуникационных интерфейсов для удовлетворения разнообразных отраслевых требований и обеспечения бесперебойной связи с другими устройствами.
   • Благодаря трем выходам управления освещением он может эффективно управлять светодиодными лампами 5–24 В, улучшая визуальное отображение и управление пользователем.
   • Три наземных индукционных входа позволяют определять тип транспортного средства в режиме реального времени, обеспечивая точную выдачу карт и печать бумажных билетов на основе обнаруженного типа транспортного средства.
   • Три кнопки ввода предназначены для различных рабочих функций, что обеспечивает интуитивное взаимодействие с пользователем.
   • Управление двойными воротами с изоляцией обеспечивает одновременное и независимое управление двумя воротами, обеспечивая плавный вход и выход.
   • Двойная обратная связь с воротами с изолирующим входом позволяет точно отслеживать состояние переключателя ворот, повышая безопасность и оперативную осведомленность.
   • Двойные интерфейсы устройства выдачи/сбора карт обеспечивают гибкость при подключении нескольких устройств обработки карт, оптимизируя процесс управления картами.
   • В комплект входит многофункциональная кнопка для сброса системы, восстановления настроек по умолчанию и режима принудительного обновления, что обеспечивает простоту управления и обслуживания системы.
   • Доступ к внутренней веб-странице позволяет удобно настраивать локальные IP-адреса и IP-адреса назначения на плате управления, расширяя возможности управления сетью.
   • Настраиваемые номера портов связи предотвращают конфликты с существующими системами, обеспечивая плавную интеграцию в различные сетевые среды.
   • Поддержка внешних светодиодных и ЖК-дисплеев обеспечивает повышенную интерактивность и отображение информации, предоставляя пользователям четкие инструкции и обновления статуса.
   • Система поддерживает обновления как через Интернет, так и с помощью SD-карты, обеспечивая легкий доступ к новейшим функциям и улучшениям, а также упрощая обслуживание системы.
   • Внешняя часть контроллера имеет алюминиевый корпус с технологией лазерной печати, обеспечивающей эффективное рассеивание тепла, четкую текстовую маркировку и эстетически привлекательный внешний вид.

Б. ЖК-дисплей

1. Основные характеристики:
   • Разработанный и изготовленный в соответствии с промышленными стандартами, ЖК-дисплей пригоден для работы в условиях высоких температур внутри кассы с диапазоном рабочих температур от -30°C до +70°C.
   • Обладая сверхвысокой яркостью 900 нит, он обеспечивает четкую видимость даже под прямыми солнечными лучами и имеет широкий угол обзора для оптимального взаимодействия с пользователем.
   • Встроенные часы RTC сохраняют данные о времени даже во время перебоев в подаче электроэнергии с автоматическим восстановлением времени при включении питания, обеспечивая точное ведение времени и синхронизацию системы.
   • Яркость подсветки регулируется по 64 уровням, что обеспечивает энергоэффективную работу ночью или в условиях низкой освещенности.
   • Перед отправкой с завода ЖК-дисплей подвергается 24-часовому процессу старения, чтобы обеспечить надежную и стабильную работу при доставке.

C. Диспенсер карт

1. Основные характеристики:
   • Диспенсер карт, рассчитанный на промышленную надежность, устойчив к износу и коррозии, что делает его пригодным для различных суровых условий, включая высокие температуры и пыль.
   • Механизм карт с фрикционными волосами имитирует действие человеческой руки, обеспечивая надежную выдачу карт и высокую адаптируемость к различным типам карт.
   • Диспенсер карт, оснащенный аппаратным сторожевым устройством и встроенной микрооперационной системой реального времени, гарантирует надежную и непрерывную работу, сводя к минимуму риск сбоев системы.
   • Функция предварительного выпуска карты значительно ускоряет процесс выдачи карты, эффективно сокращая время ожидания транспортных средств и улучшая транспортный поток.
   • Автоматические звуковые сигналы срабатывают в случае низкого уровня карт, пустых лотков для карт или сбоев системы, обеспечивая своевременное вмешательство оператора. Система также имеет функцию автоматического сброса через 100 секунд после подачи сигнала об ошибке.
   • Он предлагает интерфейсы управления уровнями RS232 и ввода-вывода, обеспечивая гибкость системной интеграции и эксплуатации.
   • Благодаря высокой возможности переработки карт (более 40 карт) и звуковому сигналу о заполнении карты диспенсер карт обеспечивает эффективное управление картами.
   • Расширенная функция безопасного восстановления предотвращает злонамеренную потерю карты, повышая безопасность процесса обработки карт.
   • Конструкция штабелируемой коробки для карт позволяет гибко расширять емкость хранилища карт, адаптируясь к различным требованиям использования.
   • Толщину карты можно регулировать в диапазоне от 0,3 мм до 2,5 мм (заводская настройка — 0,8 мм) с учетом различных материалов карты.
   • Конструкция установки с направляющей направляющей упрощает установку и снятие диспенсера карт, делая обслуживание быстрым и удобным.
   • Изготовленный с использованием технологии цельнолитьевого производства, диспенсер для карточек обеспечивает высокую точность и стабильное качество продукции.

D. Приемник карт

1. Основные характеристики:
   • В случае блокировки карты картоприемник предлагает гибкие возможности, позволяющие операторам выбирать между возвратом карты после тайм-аута или принудительным получением карты без ее возврата.
   • Настройки времени ожидания и возврата распознавания карты можно настроить, обеспечивая больший контроль над процессом обработки карты.
   • Он может передавать сигналы включения и переключения на главный компьютер, обеспечивая плавную интеграцию с общей системой управления парковкой.
   • Приемник карт оснащен звуковой и световой сигнализацией, предупреждающей операторов в случае неправильной вставки карты или других ошибочных ситуаций.

E. Принтер бумажных билетов

1. Основные характеристики:
   • Принтер предлагает возможности увеличения шрифта, позволяя увеличивать текст от 1x до 7x с помощью командного управления, обеспечивая четкую и разборчивую печать билетов.
   • Оснащенный долговечным резаком с общим сроком службы более 1 миллиона порезов бумаги, он обеспечивает надежную и долговечную работу.
   • Встроенный датчик отсутствия бумаги, датчик черной метки и дополнительный датчик окончания бумаги позволяют постоянно контролировать состояние принтера, обеспечивая бесперебойную работу и предотвращая замятие бумаги.
   • Он поддерживает печать штрих-кодов и QR-кодов в различных форматах, при этом размер пикселя QR-кода можно свободно регулировать в соответствии с требованиями различных приложений.
   • Принтер оснащен встроенной библиотекой китайских символов GBK и встроенной библиотекой символов традиционного китайского языка, что позволяет печатать билеты на нескольких языках.
   • Он поддерживает обновление IAP через USB или RS232, что упрощает обновление прошивки и обслуживание, гарантируя, что принтер всегда будет иметь новейшие функции.

F. Детектор контура автомобиля

1. Основные характеристики:
   • Разработанный с учетом всех технических характеристик промышленного класса, детектор контура транспортного средства может работать непрерывно в диапазоне температур от -40°C до 85°C, обеспечивая надежную работу 7*24 часа.
   • Он легко адаптируется и способен обнаруживать различные модели транспортных средств. Параметры обнаружения можно настроить для оптимизации производительности для различных типов транспортных средств, обеспечивая точное обнаружение транспортных средств.
   • Детектор имеет два набора релейных выходов, причем режим выхода каждой группы можно настраивать. Его можно установить на импульсный или существующий выход, в зависимости от требований конкретного приложения.
   • DIP-переключатель позволяет легко регулировать чувствительность датчика, обеспечивая быструю и эффективную настройку и калибровку детектора.
   • Он поддерживает задержку вывода сигнала обнаружения, который можно настроить в соответствии с конкретными эксплуатационными потребностями, обеспечивая плавный и скоординированный въезд и выезд транспортного средства.
   • Частоту обнаружения можно регулировать, а соседние катушки можно настроить на разные частоты, чтобы предотвратить помехи одной и той же частоты, обеспечивая надежное и точное обнаружение транспортных средств.
   • Выход автоматического сброса при долгосрочном обнаружении можно настроить так, чтобы избежать сбоев выхода из-за нештатных условий, что повышает стабильность и надежность системы.

G. Устройство чтения карт IC

1. Основные характеристики:
   • Устройство считывания карт IC, обладающее прочностью промышленного класса, может работать непрерывно в диапазоне температур от -40°C до 85°C, обеспечивая надежную работу 7*24 часа.
   • Он может считывать карты протокола M1 TypeA и может быть настроен для чтения карт протокола TypeB, обеспечивая гибкость в совместимости карт.
   • Интерфейс связи RS232 упрощает интеграцию с другими устройствами, а доступный SDK позволяет осуществлять дальнейшую разработку и настройку.
   • Конструкция с несколькими отверстиями обеспечивает совместимость с различными типами картоприемников и диспенсеров, повышая его универсальность в различных системах управления парковкой.

H. Устройство считывания IC-карт билетной кассы

1. Основные характеристики:
   • Благодаря конструкции промышленного класса он может стабильно работать в диапазоне температур от -40°C до 85°C, обеспечивая надежную работу в течение 7*24 часов.
   • Способен считывать карты протокола M1 типа A и может быть настроен для чтения карт протокола TypeB, отвечая различным требованиям к считыванию карт.
   • Коммуникационный интерфейс RS232 обеспечивает плавное соединение с системой, а предоставляемый SDK облегчает разработку под заказ.
   • Несколько конструкций с фиксированными отверстиями обеспечивают совместимость с различными устройствами считывания карт и диспенсерами, что упрощает установку и интеграцию.
