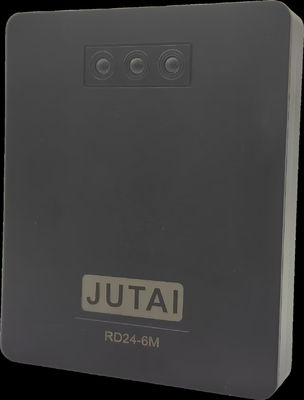

10-24VDC датчик барьера бума для барьера парковки Антиколлизионный диапазон обнаружения 1-6 м

Место происхождения	Китай
Фирменное наименование	JUTAI
Сертификация	CE, FCC
Номер модели	RD24-6M
Количество мин заказа	1
Цена	negotiable
Упаковывая детали	мультфильм
Время доставки	5-8 дней
Условия оплаты	T/T, L/C, D/A, D/P, Western Union, Paypal, , MoneyGram, Alipay
Поставка способности	1000 штук в месяц

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

Подробная информация о продукте

частота работы	24.150 ГГц	Входное напряжение	10-24VDC
контакт реле	1A@24VDC/AC	Время управления реле	1-6s Регулируемый
Операционная температура	-40°C~+70°C	Водонепроницаемость	IP67
Диапазон обнаружения	1-6 м	Спецификация	11.89.82.6 см
Выделить	24VDC датчик парковочного барьера , 1-6 м сенсор барьера , Датчик 10VDC для защиты от столкновений

Оставьте сообщение

Характер продукции

10-24VDC датчик барьера бума для барьера парковки Антиколлизионный диапазон обнаружения 1-6 м 0

Описание продукции датчика радиолокационного барьера

Датчик радиолокационного радиолокатора JUTAI RD24 - 6M - это сложное устройство, предназначенное для автоматизированных систем контроля доступа.Он обеспечивает бесперебойную работу барьерных ворот, точно обнаруживая наличие и движение транспортных средств.

Ключевые особенности:

Точное обнаружение: обеспечивает точное обнаружение транспортных средств, позволяя своевременно активировать барьерные ворота.
Устойчивость к погодным условиям: работает надежно в различных погодных условиях, включая дождь, снег, туман и сильное солнечное освещение.
Бесконтактный датчик: Минимизирует риск повреждения датчика и транспортных средств за счет неконтактного обнаружения.
Настраиваемый диапазон: Диапазон обнаружения может быть скорректирован в соответствии со специфическими потребностями различных мест, от небольших парковочных площадок до крупных промышленных районов.
Мониторинг в реальном времени: непрерывно отслеживает движение транспортных средств и регулирует действия барьера в режиме реального времени для эффективного движения.
Уменьшение ложных сигналов тревоги: менее восприимчивы к ложным сигналам, вызванным факторами окружающей среды, повышая надежность.
Быстрая реакция: обеспечивает быстрое время отклика, облегчает быстрое открытие и закрытие барьерных ворот, сокращает время ожидания транспортных средств.
Бесшовная интеграция: легко интегрируется в существующие системы контроля доступа для централизованного контроля и управления.
Улучшенная безопасность: Надежное обнаружение транспортных средств помогает предотвратить несанкционированный доступ, укрепляя общие меры безопасности.
Стоимость - эффективность: обеспечивает экономию затрат в долгосрочной перспективе из-за его долговечности и низкого уровня технического обслуживания.
Улучшение движения транспорта: оптимизирует управление транспортными средствами, уменьшая пробки и улучшая движение транспорта в различных условиях.
Многогранное применение: совместима с различными типами барьерных ворот, обеспечивая адаптацию к различным применениям.

Применение:

Парковочные помещения
Дорожные станции
Аэропорты
Промышленные объекты
Закрытые сообщества
Коммерческие здания
Государственные учреждения
Гостиницы и курорты
Больницы
Места проведения событий
Образовательные учреждения

Шаги установки для JUTAI RD24 - 6M:

Выберите адаптер питания: Выберите адаптер питания с выходом 9 - 24VDC 1A для независимого питания.
Силовое питание от тормозного контроллера: При использовании тормозного контроллера для питания обеспечивайте выходный ток не менее 200mA.
Высота установкиДля полос оптимальная высота между центром радаров и землей составляет 50 - 60 см.
Расстояние от забора: Расстояние между центром радара и столбом забора (для восьмиугольного забора) должно быть не менее 25 см, а для прямоугольного забора - не менее 30 см.
Ориентация установки: Радар должен быть установлен перпендикулярно горизонтальной плоскости и надежно закреплен.
Поверхность диапазона обнаруженияЕсли угол между проезжающим транспортным средством и радаром больше 30 градусов,установить дорожные барьеры, чтобы направить транспортное средство через.

Определение проводки:

Цвет	Функция
Красный	Вход питания +12VDC
Черный	Входный источник питания GND
Желтый	Настроить входный порт кнопки
Белый	Вводный GND
Оранжевый	Реле, обычно открытое NC
Коричневый	NC
Синий	Реле обычно открыто COM
Зеленый	Реле, обычно открытое NO

Указатель света и меню функций:

Таблица проверки функций настроек меню с красным светодиодом:

Меню	Настройка функции	По умолчанию (завод)
1	Расстояние обнаружения: 1 - 6 метров	3 метра
2	Чувствительность: 1 - Низкая, 2 - Средняя, 3 - Высокая (Фабричный по умолчанию 6)	2
3	Скорость закрытия ворот: 1 - 6 соответствует 2 - 12 секунд	6 секунд
4	Человек и автомобили разделение: 1 - Не различать, 2 - различать	2
5	Задержка выхода реле: 0-6 секунд или 1-6 импульсов	0
6	Настройка: 1 - прямой бар барьер, 2 - ограждение барьер, 3 - плюс выходный сигнал	1

Светодиодный индикатор (3 шт. RED led):

Меню функций	1	2	3
Меню 1	Включено	Выключено	Выключено
Меню 2	Выключено	Включено	Выключено
Меню3	Выключено	Выключено	Включено
Меню4	Включено	Выключено	Включено
Меню5	Выключено	Включено	Включено
Меню6	Включено	Включено	Включено

Меню1 Подробности содержания расстояния обнаружения (зеленый светодиод):

Меню 1	1	2	3
1 метр	Включено	Выключено	Выключено
10,5 метра	ФЛАСШ	Выключено	Выключено
2 метра	Выключено	Включено	Выключено
20,5 метра.	Выключено	ФЛАСШ	Выключено
3 метра	Выключено	Выключено	Включено
30,5 метра.	Выключено	Выключено	ФЛАСШ
4 метра	Включено	Выключено	Включено
40,5 метра.	ФЛАСШ	Выключено	ФЛАСШ
5 метров	Выключено	Включено	Включено
50,5 метра.	Выключено	ФЛАСШ	ФЛАСШ
6 метров	Включено	Включено	Включено

Меню2 Сведения о содержании чувствительности (зеленый светодиод):

Меню 2	1	2	3
Низкая чувствительность	Включено	Выключено	Выключено
Средняя чувствительность	Выключено	Включено	Выключено
Высокая чувствительность	Выключено	Выключено	Включено
Производство по умолчанию	ФЛАСШ	ФЛАСШ	ФЛАСШ

Меню3 Подробная информация о скорости закрытия (зеленый светодиод):

Меню3	1	2	3
2 секунды	Включено	Выключено	Выключено
3 секунды.	ФЛАСШ	Выключено	Выключено
4 секунды	Выключено	Включено	Выключено
5 секунд	Выключено	ФЛАСШ	Выключено
6 секунд	Выключено	Выключено	Включено
7 секунд	Выключено	Выключено	ФЛАСШ
8 секунд	Включено	Выключено	Включено
9 секунд.	ФЛАСШ	Выключено	ФЛАСШ
10 секунд.	Выключено	Включено	Включено
11 секунд.	Выключено	ФЛАСШ	ФЛАСШ
12 секунд.	Включено	Включено	Включено

Меню4 Различие между человеком и автомобилем (зеленый светодиод):

Меню4	1	2	3
Не различать	Включено	Выключено	Выключено
Различить	Выключено	Включено	Выключено

Меню5 Подробности содержания реле (зеленый светодиод):

Меню5	1	2	3
Существующая продукция	Выключено	Выключено	Выключено
1 секунда (пульсирующий режим)	Включено	Выключено	Выключено
2 секунды (пульсирующий режим)	Выключено	Включено	Выключено
3 секунды (Пулсовый режим)	Выключено	Выключено	Включено
4 секунды (пульсирующий режим)	Включено	Выключено	Включено
5 секунд (пульсирующий режим)	Выключено	Включено	Включено
6 секунд (пульсирующий режим)	Включено	Включено	Включено

Меню6 Детали содержания барьерных ворот или функций (зеленый светодиод):

Меню6	1	2	3
Дверь прямого полюса	Включено	Выключено	Выключено
Ворота из ограждений	Выключено	Включено	Выключено
Количество пульсов	Выключено	Выключено	Включено

Параметры радиолокационной установки и сохранения для JUTAI RD24 - 6M:

Введите менюНажмите и удерживайте клавишу функции, пока не будет выбран нужный номер меню, затем отпустите клавишу. Соответствующий параметр зеленый свет включится.
Изменить параметры: Нажмите клавишу функции для изменения текущего параметра.
Сохранить параметрыНажмите и удерживайте клавишу функции, пока красный индикатор 1, 2 и 3 не вспыхнет одновременно, затем отпустите.

Быстрая настройка (обязательно устанавливается) для JUTAI RD24 - 6M:

Настройки применения прямой полюсной полосы (2 шага):
- Шаг 1: Настроить место применения на режим прямой стержни (меню 6).
- Шаг 2: Установите расстояние обнаружения (Меню1).
Настройки применения полосы ограждения (3 шага):
- Шаг 1: Установите сценарий применения в режиме ограждения (меню 6).
- Шаг 2: Установите расстояние обнаружения (Меню1).
- Шаг 3: Установите скорость закрытия ворот (точность до 1 секунды) (Меню3).
Настройки приложения режима запуска (3 шага):
- Шаг 1: Установите сценарий приложения на режим запуска (меню 6).
- Шаг 2: Установите расстояние обнаружения (Меню1).
- Шаг 3: Установите метод вывода ответа (меню 5).

Оптимизировать настройки радиолокационного детектора (выбрать элементы настройки) для JUTAI RD24 - 6M:

Настройка чувствительности: Для электромобилей рекомендуется установить средний или низкий уровень, а для пешеходных коридоров - средний или высокий.и другой в высоком или низком.
Настройка разграничения между пешеходами и транспортными средствами: настоятельно рекомендуется установить "Никакого различия между пешеходами и транспортными средствами" в не необходимых ситуациях.В противном случае, установить "Различить между пешеходом и транспортным средством", чтобы предотвратить несчастные случаи закрытия ворот, вызванные прохождением транспортного средства.
Задержка выхода реле: В режиме запуска, когда задержка установлена на 0, это выход присутствия транспортного средства; в противном случае это выход импульса, и временной диапазон выхода импульса составляет 1 - 6 секунд.

На сайте отладка для JUTAI RD24 - 6M:

Режим прямой полосы движенияПосле того, как рычаг тормозной стойки поднят, запустите радар на близком расстоянии ладонью, и ворота автоматически закрываются после выхода.тормозный рычаг отскочит, когда человеческое тело приблизится к тормозному рычагу., и тормозный рычаг может автоматически закрываться на месте, когда человеческое тело находится далеко от тормозного рычага.и скорость ответа радара может регулироваться).
Режим полосы ограждения: Если ворота дистанционного управления открываются и закрываются на месте неоднократно, ограждение не запускает радар.(Если радар любого из вышеперечисленных звеньев активируется самим забором, пожалуйста, исключите в соответствии с разделом 12 "Общее устранение неполадок" статью 1).
Режим запуска: См. метод отладки режима прямой полосной полосы.

Общее решение проблем для JUTAI RD24 - 6M:

Радар, задействованный забором: Проверьте, соответствует ли расстояние между радаром и центром забора требованиям к установке и вертикально ли поверхность установки радара к полюсу забора.Регулировать положение установки или добавить 2 - 4 мм расстояние на стороне радара вблизи забора. Убедитесь, что установленная скорость открытия не превышает фактическую скорость закрытия шлюза.Установите его на "Никакого различия между людьми и транспортными средствами" и снизите чувствительность на один уровень.
Выход радиолокации не настроен: Установленное расстояние больше полосы движения, обнаружен инородный объект на земле или радар не установлен вертикально.Введите меню 2 и выберите до тех пор, пока 3 зеленых фонарей не вспыхнут одновременно, затем долго нажимать на клавишу функции для выполнения "Радарная инициализация". После инициализации, включить снова.
Три огня всегда горят: Если радиолокационная инициализация не увенчалась успехом и все еще не работает после неоднократного перезапуска, возвращайтесь на завод для проверки.
Зеленый свет 1 и 3 мигают: Когда радар считает, что ворота запускаются во время закрытия состояния или есть сигнал отскока на краю рентгеновского луча, и радар не может различить, является ли это ограждение или транспортное средство,это задержит открытие ворот после того, как они будут открыты или сигнал исчезнет, и транспортное средство не пройдет.Это механизм безопасности для предотвращения разрыва задней части автомобиля и не требует обработки.

Спецификация для JUTAI RD24 - 6M:

Технологии	Микроволновой допплеровский радар
Частота работы	24.150 ГГц
Входное напряжение	10 - 24 VDC ±10%
Режим обнаружения	Предложение
Рабочий ток	< 150 МА
Выходная мощность (EIRP)	< 20 дБМ
Режим импульса реле	1 - 6s (регулируемый)
Угол обнаружения (горизонтальный)	0 - 28°
Угол обнаружения (вертикальный)	0 - 60°
Диапазон обнаружения	1 - 6 М (3,3 - 19,7 Фт)
Размеры	1189826 мм (0.390.320.09 FT)
Операционная температура	-40°C ~ +70°C
Определяемая скорость	20 - 90 мс
Жилищные материалы	ABS
Время управления реле	1 - 6 с Регулируемый
Степень защиты	IP65
