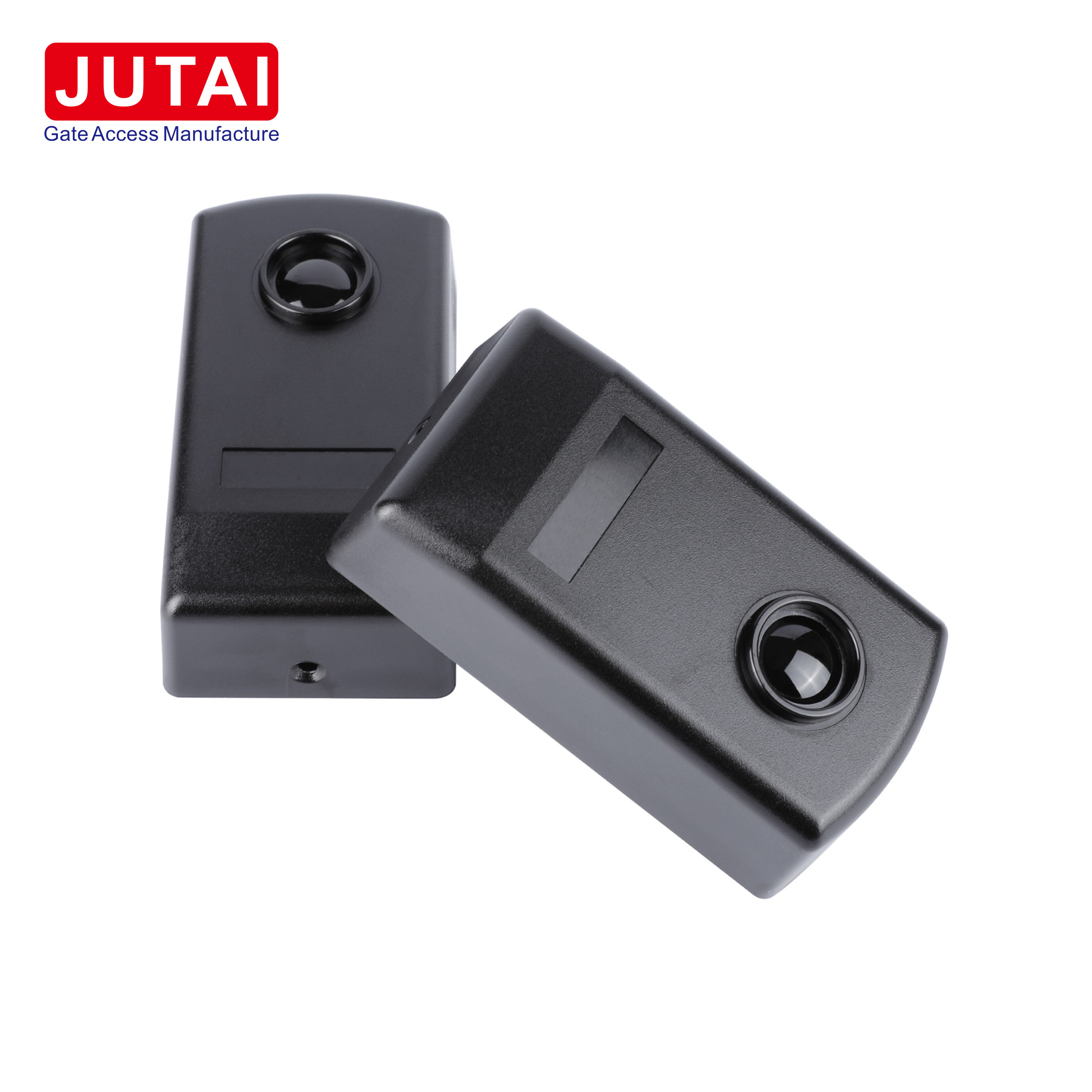

Водонепроницаемая инфракрасная фотоэлементная батарея для безопасности авто шлюза 12-24VADC 30M диапазон обнаружения

Этот тщательно разработанный датчик быстро обнаруживает перебои в инфракрасном свете,запускает сигнал переключателя ретрансляции для быстрого действияЕго универсальность делает его идеальным для различных применений, включая парковочные барьеры, пешеходные ворота и ворота транспортных средств для индукции тела.Он служит надежным системой обнаружения краж для окон., двери и коридоры.

Уникальные особенности:

• Одиночные детекторы лучей: широко используются в автоматических раздвижных дверях, дверях с жалюзи, гаражных дверях и окнах, эти датчики обеспечивают надежное обнаружение.

• Интегрированный передатчик и приемник: имеющий передатчик и приемник с интегрированным усилителем, узкий инфракрасный луч эффективно противодействует внешним световым помехам.

• Надежный диапазон обнаружения: несмотря на установку на низкой высоте (20-40 см над уровнем земли), эти датчики поддерживают надежный диапазон обнаружения, охватывающий 2-20 метров.

• IR-20 Способность самонаблюдения: специально разработанная для раздвижных дверей, датчик IR-20 останавливает закрытие двери при прерывании самонаблюдения луча,обеспечение быстрого оттягивания до самого широкого положенияДверь возобновляет движение до тех пор, пока детекторный луч не будет восстановлен, а после полного закрытия отключается.

Функциональность:

Позиционный детектор соединяется в противоположных точках, чтобы установить инфракрасную зону.Идеально подходит для бесшовной интеграции в системы безопасности в различных средах.

Устойчивая производительность:

Сохраняя постоянные характеристики при плохих погодных условиях, компактный и водонепроницаемый дизайн IP65 обеспечивает исключительную устойчивость к ультрафиолетовому излучению и абразивным частицам,повышение устойчивости на открытом воздухе.

Всесторонняя поддержка:

Каждый комплект включает в себя руководство по использованию на английском языке с иллюстрированными схемами для легкой установки и настройки.

Подводя итог, автоматический сенсор двери JUTAI с инфракрасными фотоэлементами обеспечивает непревзойденную безопасность и универсальность, обеспечивая спокойствие и удобство в различных приложениях.




Технический параметр

Подробная информация о подключении JUTAI IR-20

Для установки фотоэлемента IR-20M выполните следующие шаговые инструкции:

1. Доступ к интерьеру: поднимите переднюю панель фотоэлемента, чтобы получить доступ к его внутренним компонентам.

2. Вставка кабеля и крепление основания: вставьте кабели в соответствующие слоты корпуса и надежно закрепите основу фотоэлемента к стене.

3. Установка на стене или металлической поверхности:

   • Если установка на стене, просверлите три 5 ø отверстия и вставьте соответствующие винтовые якори.
   • Для установки на металлические поверхности просверлите три отверстия для самозажимающих винтов.

4. Соедините: соедините необходимые кабели и питайте фотоэлемент напряжением от 12 до 24 В постоянного тока.

5. Убедитесь в правильном расположении: Убедитесь в правильном расположении, выравнивании и подключении фотоэлемента.Когда инфракрасный луч прерывается, красный светодиод загорится.

6. Покрытие передней панелью: после проверки соединений, покрывайте фотоэлемент передней панелью.

7. Испытательная система: Испытать систему путем неоднократного прерывания инфракрасного луча для проверки ответа реле.

8. Закрепите переднюю панель: наконец, закрепите переднюю панель на месте с помощью поставленных винтов.

Следование этим шагам обеспечит правильную установку и функционирование фотоэлемента IR-20M.
