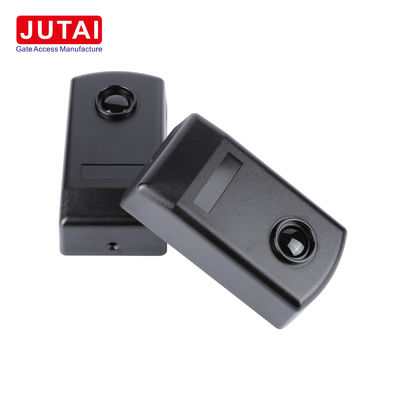

IR-20 инфракрасный датчик безопасности фотоклеток с диапазоном обнаружения 20 м IP65 водонепроницаемость 12-24VAC/VDC для автоматических ворот
Подробная информация о продукте
| Источник питания | 12-24 В переменного/постоянного тока | МАКСИМАЛЬН Ряд | 20 метров |
|---|---|---|---|
| Рабочая температура | от -10 до +60°С | Макс. Ток передачи | 25 мА |
| Макс. Ток приема | 35 мА | контакт реле | 500 мА при 48 В переменного/постоянного тока |
| Выделить | инфракрасный датчик безопасности ворот,сенсоры фотоэлементов с проводными проводами безопасности ворот,инфракрасный датчик ip65 |
||
Характер продукции
Водонепроницаемый инфракрасный фотоэлемент для автоматических ворот, безопасность, 12-24 В постоянного тока, дальность обнаружения 30 м
Оцените повышенную безопасность и удобство с инфракрасным фотоэлементом JUTAI для автоматических дверей. Этот тщательно разработанный датчик оперативно обнаруживает прерывания инфракрасного луча, передавая сигнал реле для немедленного действия. Его универсальность делает его идеальным для различных применений, включая парковочные барьеры, пешеходные и автомобильные ворота для индукции движения. Кроме того, он служит надежной системой обнаружения вторжений для окон, дверей и проходов.
Уникальные особенности
- Детекторы одиночного луча: Широко используемые в автоматических раздвижных дверях, рольставнях, гаражных воротах и окнах, эти датчики обеспечивают надежное обнаружение.
- Интегрированный передатчик и приемник: Оснащенные передатчиком и приемником со встроенным усилителем, узкий инфракрасный луч эффективно противостоит помехам от внешнего света.
- Надежная дальность обнаружения: Несмотря на установку на низкой высоте (20-40 см над уровнем земли), эти датчики сохраняют надежную дальность обнаружения в пределах 2-20 метров.
- Возможность самообнаружения IR-20: Специально разработанный для раздвижных дверей, датчик IR-20 останавливает закрытие двери при прерывании луча самообнаружения, обеспечивая быстрое возвращение в самое широкое положение. Дверь возобновляет движение до тех пор, пока луч обнаружения не будет восстановлен, и деактивируется после полного закрытия.
Функциональность
Разместите пары детекторов друг напротив друга для создания инфракрасной зоны. Обнаружение движения запускает сигнал тревоги, передаваемый на хост охранной сигнализации (не входит в комплект). Идеально подходит для бесшовной интеграции в системы безопасности в различных условиях.
Стабильная производительность
Компактная водонепроницаемая конструкция со степенью защиты IP65 обеспечивает стабильную работу в неблагоприятных погодных условиях, исключительную устойчивость к ультрафиолетовому излучению и абразивным частицам, повышая надежность в наружных условиях.
Комплексная поддержка
Каждый комплект включает руководство пользователя на английском языке с иллюстрированными схемами для легкой установки и настройки.
Таким образом, инфракрасный фотоэлемент JUTAI для автоматических дверей обеспечивает непревзойденную безопасность и универсальность, гарантируя спокойствие и удобство в различных областях применения.
Технические характеристики
| Характеристика | Спецификация |
|---|---|
| Источник питания | 12-24 В переменного/постоянного тока |
| Макс. Дальность | 20 метров |
| Рабочая температура | -10 до +60°C |
| Макс. Рабочий ток передатчика | 25 мА |
| Макс. Рабочий ток приемника | 35 мА |
| Макс. Контакт реле | 500 мА при 48 В переменного/постоянного тока |
| Степень защиты IP | IP65 с резиной |
Детали подключения JUTAI IR-20
Инструкции по установке
- Доступ к внутренним компонентам: Поднимите переднюю панель фотоэлемента, чтобы получить доступ к его внутренним компонентам.
- Вставка кабелей и крепление основания: Вставьте кабели в соответствующие пазы корпуса и надежно закрепите основание фотоэлемента на стене.
- Монтаж на стене или металлической поверхности:
- При монтаже на стене просверлите три отверстия диаметром 5 мм и вставьте подходящие дюбели.
- Для монтажа на металлических поверхностях просверлите три отверстия диаметром 3 мм для саморезов.
- Выполните подключения: Подключите необходимые кабели и подайте питание на фотоэлемент напряжением от 12 до 24 В постоянного/переменного тока.
- Обеспечьте правильное положение: Убедитесь в правильном положении, выравнивании и подключении фотоэлемента. Красный светодиод на приемнике должен оставаться выключенным, если все настроено правильно. При прерывании инфракрасного луча красный светодиод загорится.
- Закройте передней панелью: После проверки соединений закройте фотоэлемент передней панелью. Вставьте ее плотно до упора, а затем надежно закройте.
- Тестирование системы: Протестируйте систему, многократно прерывая инфракрасный луч, чтобы проверить реакцию реле.
- Закрепите переднюю панель: Наконец, закрепите переднюю панель на месте с помощью прилагаемых винтов.
Тщательное следование этим шагам обеспечит правильную установку и функционирование фотоэлемента IR-20M.
Контроль качества
Оцените высочайшую надежность проводного инфракрасного фотоэлемента JUTAI IR-20 на 20 метров. Благодаря исключительно стабильной и надежной дальности обнаружения наши инфракрасные лампы используют известные немецкие бренды для обеспечения постоянной дальности и устойчивости к свету. Кроме того, наши реле оснащены японскими компонентами Omron, что гарантирует совместимость с различными брендами операторов дверей. Используя технологию поверхностного монтажа (SMT) при производстве печатных плат, мы поддерживаем строгие стандарты качества для обеспечения точности и согласованности серийного производства. Доверьтесь непревзойденному качеству нашего высококачественного фотоэлемента для ваших потребностей в безопасности и удобстве.
Информация для заказа фотоэлементов JUTAI
После нескольких лет осадков и разработок мы разработали полный спектр инфракрасных продуктов, от проводной модели на 20 метров до беспроводной модели на 30 метров, отражающего инфракрасного датчика на 7 метров и групп фотоэлементов занавесочного типа. Для получения конкретной информации обратитесь к нашему списку информации для заказа.
