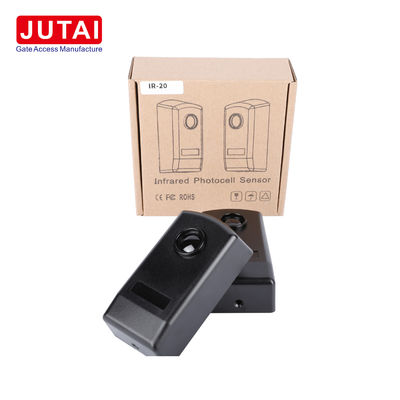

IR-20 IP65 водонепроницаемый инфракрасный фотоэлементный датчик с диапазоном обнаружения 20 м для автоматических ворот и гаражных дверей (12-24VAC/VDC)

Водонепроницаемый инфракрасный фотоэлемент для безопасности автоматических ворот 12-24 В постоянного тока, дальность обнаружения 30 м

Обеспечьте повышенную безопасность и удобство с помощью инфракрасного фотоэлемента JUTAI Automatic Door Sensor. Этот тщательно разработанный датчик оперативно обнаруживает прерывания инфракрасного луча, подавая сигнал реле для немедленного реагирования. Его универсальность делает его идеальным для различных применений, включая шлагбаумы, пешеходные ворота и ворота для транспортных средств с индукцией кузова. Кроме того, он служит надежной системой обнаружения вторжений для окон, дверей и проходов.

• Детекторы одиночного луча: Широко используемые в автоматических раздвижных дверях, рулонных дверях, гаражных воротах и окнах, эти датчики обеспечивают надежное обнаружение.
• Интегрированный передатчик и приемник: Оснащенные передатчиком и приемником со встроенным усилителем, узкий инфракрасный луч эффективно противодействует внешним световым помехам.
• Надежная дальность обнаружения: Несмотря на установку на низкой высоте (20-40 см над уровнем земли), эти датчики сохраняют надежную дальность обнаружения в пределах 2-20 метров.
• Возможность самообнаружения IR-20: Специально разработанный для раздвижных дверей, датчик IR-20 останавливает закрытие двери при прерывании луча самообнаружения, обеспечивая быстрое возвращение в самое широкое положение. Дверь возобновляет движение до тех пор, пока луч обнаружения не будет восстановлен, и деактивируется после полного закрытия.

Разместите пары детекторов на противоположных точках для создания инфракрасной зоны. Обнаружение движения запускает сигнал тревоги, передаваемый на хост охранной сигнализации (не входит в комплект). Идеально подходит для бесшовной интеграции в системы безопасности в различных средах.

Компактная конструкция с классом водонепроницаемости IP65 обеспечивает исключительную устойчивость к ультрафиолетовому излучению и абразивным частицам, повышая надежность в наружных условиях и обеспечивая стабильную работу в неблагоприятных погодных условиях.

Каждый пакет включает руководство пользователя на английском языке с иллюстрированными схемами для легкой установки и настройки.

Таким образом, инфракрасный фотоэлемент JUTAI Automatic Door Sensor предлагает непревзойденную безопасность и универсальность, обеспечивая спокойствие и удобство в различных областях применения.

1. Доступ к внутренним компонентам: Поднимите переднюю панель фотоэлемента, чтобы получить доступ к его внутренним компонентам.
2. Вставка кабелей и крепление основания: Вставьте кабели в соответствующие пазы корпуса и надежно закрепите основание фотоэлемента на стене.
3. Монтаж на стене или металлической поверхности:
   • При монтаже на стене просверлите три отверстия диаметром 5 мм и вставьте подходящие дюбели.
   • Для монтажа на металлических поверхностях просверлите три отверстия диаметром 3 мм для саморезов.
4. Подключение: Подключите необходимые кабели и подайте питание на фотоэлемент напряжением от 12 до 24 В постоянного/переменного тока.
5. Обеспечьте правильное позиционирование: Убедитесь в правильном позиционировании, выравнивании и подключении фотоэлемента. Красный светодиод на приемнике должен оставаться выключенным, если все настроено правильно. При прерывании инфракрасного луча красный светодиод загорится.
6. Закройте передней панелью: После проверки соединений закройте фотоэлемент передней панелью. Вставьте ее плотно до упора, а затем надежно закройте.
7. Тестирование системы: Протестируйте систему, многократно прерывая инфракрасный луч, чтобы проверить реакцию реле.
8. Закрепите переднюю панель: Наконец, закрепите переднюю панель на месте с помощью прилагаемых винтов.

Тщательное следование этим шагам обеспечит правильную установку и функционирование фотоэлемента IR-20M.

Ощутите высочайшую надежность с проводным инфракрасным фотоэлементом JUTAI IR-20 на 20 метров. Обладая исключительно стабильной и надежной дальностью обнаружения, наши инфракрасные лампы используют известные немецкие бренды для обеспечения постоянной дальности и устойчивости к свету. Кроме того, наши реле оснащены японскими компонентами Omron, что гарантирует совместимость с различными брендами операторов дверей. Используя технологию поверхностного монтажа (SMT) в производстве патчей, мы поддерживаем строгие стандарты качества для обеспечения точности и согласованности серийного производства. Доверьтесь непревзойденному качеству нашего высококачественного фотоэлемента для ваших потребностей в безопасности и удобстве.

После нескольких лет накопления опыта и развития мы разработали полный спектр инфракрасных продуктов, от проводной модели на 20 метров до беспроводной модели на 30 метров, инфракрасного датчика с отражением на 7 метров и групп фотоэлементов занавесочного типа. Для получения конкретной информации обратитесь к нашему списку информации для заказа.
