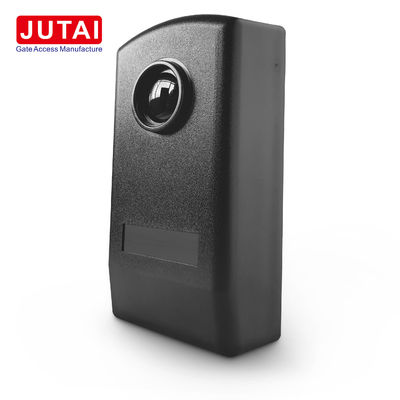

ИК-20 инфракрасный фотоэлектрический датчик с дальностью обнаружения 30 м, водонепроницаемость IP65 для безопасности наружных ворот

Повысьте безопасность и удобство с помощью инфракрасного фотодатчика JUTAI для автоматических дверей. Этот датчик, разработанный с высокой точностью, быстро обнаруживает прерывания инфракрасного луча, немедленно инициируя сигнал релейного переключателя. Его универсальность подходит для множества применений, включая парковочные барьеры, пешеходные ворота и ворота для транспортных средств с индукцией кузова. Кроме того, он служит надежной системой обнаружения вторжений для окон, дверей и проходов.

• Детекторы одиночного луча: Широко известные как датчики одиночного луча, эти детекторы находят широкое применение в автоматических раздвижных дверях, рулонных дверях, гаражных воротах, окнах и т. д.
• Интегрированный передатчик и приемник: Каждое устройство оснащено передатчиком и приемником со встроенным усилителем, излучающим узкий инфракрасный луч для эффективного противодействия помехам от внешнего света.
• Надежный диапазон обнаружения: Несмотря на установку на низкой высоте (20-40 см над уровнем земли), эти датчики поддерживают надежный диапазон обнаружения от 2 до 20 метров.
• Возможность самодиагностики IR-20: Специально разработанный для раздвижных дверей, датчик IR-20 обладает возможностями самодиагностики. При прерывании луча самодиагностики дверь останавливает закрытие и быстро втягивается в самое широкое положение.

Разместите каждую пару детекторов на противоположных точках, чтобы создать между ними инфракрасную зону. Обнаружение движения в этой зоне немедленно запускает сигнал тревоги, передаваемый на хост охранной сигнализации (не входит в комплект). Идеально подходит для бесшовной интеграции в системы безопасности в учебных заведениях, торговых комплексах, медицинских учреждениях, жилых помещениях и т. д.

Независимо от неблагоприятных погодных условий, таких как дождь, пыльные бури и т. д., диапазон обнаружения сохраняет стабильную производительность. Компактная конструкция датчика JUTAI IR-20 Infrared Photo Sensor с классом водонепроницаемости IP65 обеспечивает исключительную устойчивость к ультрафиолетовому излучению и абразивным частицам, повышая устойчивость в наружных условиях.

Каждый пакет включает руководство пользователя на английском языке с иллюстрированными схемами, предлагающее исчерпывающие инструкции для легкой установки и настройки. Таким образом, инфракрасный фотодатчик JUTAI для автоматических дверей является свидетельством непревзойденной безопасности и универсальности в широком спектре применений, гарантируя спокойствие и удобство в различных условиях.

1. Доступ к внутренним компонентам: Поднимите переднюю панель фотодатчика, чтобы получить доступ к его внутренним компонентам.
2. Вставка кабелей и фиксация основания: Вставьте кабели в соответствующие пазы корпуса и надежно закрепите основание фотодатчика на стене.
3. Монтаж на стене или металлической поверхности:
   • При монтаже на стене просверлите три отверстия диаметром 5 мм и вставьте подходящие дюбели.
   • Для монтажа на металлических поверхностях просверлите три отверстия диаметром 3 мм для саморезов.
4. Выполните подключения: Подключите необходимые кабели и подайте питание на фотодатчик напряжением от 12 до 24 В постоянного/переменного тока.
5. Обеспечьте правильное позиционирование: Убедитесь в правильном позиционировании, выравнивании и подключении фотодатчика. Красный светодиод на приемнике должен оставаться выключенным, если все настроено правильно. При прерывании инфракрасного луча красный светодиод загорится.
6. Закройте передней панелью: После проверки соединений закройте фотодатчик передней панелью. Вставьте ее плотно до упора, а затем надежно закройте.
7. Тестирование системы: Протестируйте систему, многократно прерывая инфракрасный луч, чтобы проверить реакцию реле.
8. Закрепите переднюю панель: Наконец, закрепите переднюю панель на месте с помощью прилагаемых винтов.

Тщательное следование этим шагам обеспечит правильную установку и функционирование фотодатчика IR-20M.

Оцените высочайшую надежность проводного инфракрасного фотодатчика JUTAI IR-20 на 20 метров. Наши инфракрасные лампы, отличающиеся исключительно стабильной и надежной дальностью обнаружения, используют известные немецкие бренды для обеспечения постоянной дальности и устойчивости к свету. Кроме того, наши реле оснащены японскими компонентами Omron, что гарантирует совместимость с различными брендами операторов дверей. Используя технологию поверхностного монтажа (SMT) при производстве печатных плат, мы поддерживаем строгие стандарты качества для обеспечения точности и согласованности серийного производства. Доверьтесь непревзойденному качеству наших высококачественных фотодатчиков для ваших потребностей в безопасности и удобстве.

После нескольких лет осадков и разработок мы разработали полный ассортимент инфракрасных продуктов, от проводной модели на 20 метров до беспроводной модели на 30 метров, отражающего инфракрасного датчика на 7 метров и групп фотодатчиков занавесочного типа. Для получения конкретной информации обратитесь к нашему списку информации для заказа.
