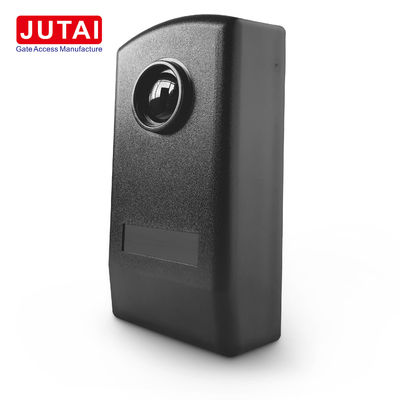

Промышленный инфракрасный фотоэлектрический датчик с дальностью обнаружения 30 м, водонепроницаемость IP65 для наружного использования

Повысьте безопасность и удобство с помощью инфракрасного фотоэлектрического датчика автоматических дверей JUTAI. Разработанный с высокой точностью, этот датчик быстро обнаруживает прерывания инфракрасного луча, немедленно инициируя сигнал релейного переключателя. Его универсальность подходит для множества применений, включая парковочные барьеры, пешеходные ворота и ворота для транспортных средств с индукцией кузова. Кроме того, он служит надежной системой обнаружения вторжений для окон, дверей и проходов.

• Детекторы одиночного луча: Широко известные как датчики одиночного луча, эти детекторы находят широкое применение в автоматических раздвижных дверях, рулонных дверях, гаражных воротах, окнах и т. д.
• Интегрированный передатчик и приемник: Каждое устройство оснащено передатчиком и приемником со встроенным усилителем, излучающим узкий инфракрасный луч для эффективного противодействия помехам от внешнего света.
• Надежный диапазон обнаружения: Несмотря на установку на низкой высоте (20-40 см над уровнем земли), эти датчики поддерживают надежный диапазон обнаружения от 2 до 20 метров.
• Самодиагностика IR-20: Специально разработанный для раздвижных дверей, датчик IR-20 обладает возможностью самодиагностики. При прерывании луча самодиагностики дверь останавливает закрытие и быстро возвращается в самое широкое положение. Затем дверь возобновляет движение до тех пор, пока не будет восстановлен луч обнаружения. После полного закрытия луч обнаружения деактивируется.

Разместите каждую пару детекторов на противоположных точках, чтобы создать между ними инфракрасную зону. Обнаружение движения в этой зоне немедленно запускает сигнал тревоги, передаваемый на хост охранной сигнализации (не входит в комплект). Идеально подходит для бесшовной интеграции в системы безопасности в учебных заведениях, коммерческих комплексах, медицинских учреждениях, жилых помещениях и т. д.

Независимо от неблагоприятных погодных условий, таких как дождь, пыльные бури и т. д., область обнаружения сохраняет стабильную производительность. Компактная конструкция датчика JUTAI IR-20 Infrared Photo Sensor с классом водонепроницаемости IP65 обеспечивает исключительную устойчивость к ультрафиолетовому излучению и абразивным частицам, повышая устойчивость в наружных условиях.

Каждый пакет включает руководство пользователя на английском языке с иллюстрированными схемами, предлагающее исчерпывающие инструкции для легкой установки и настройки.

Таким образом, инфракрасный фотоэлектрический датчик автоматических дверей JUTAI является свидетельством непревзойденной безопасности и универсальности в разнообразных областях применения, гарантируя спокойствие и удобство в различных условиях.

1. Доступ к внутренним компонентам: Поднимите переднюю панель фотоэлемента, чтобы получить доступ к его внутренним компонентам.
2. Вставка кабелей и фиксация основания: Вставьте кабели в соответствующие пазы корпуса и надежно закрепите основание фотоэлемента на стене.
3. Монтаж на стене или металлической поверхности:
   • При монтаже на стене просверлите три отверстия диаметром 5 мм и вставьте подходящие дюбели.
   • Для монтажа на металлических поверхностях просверлите три отверстия диаметром 3 мм для саморезов.
4. Выполните подключения: Подключите необходимые кабели и подайте питание на фотоэлемент напряжением от 12 до 24 В постоянного/переменного тока.
5. Обеспечьте правильное позиционирование: Обеспечьте правильное позиционирование, выравнивание и подключение фотоэлемента. Красный светодиод на приемнике должен оставаться выключенным, если все настроено правильно. При прерывании инфракрасного луча красный светодиод загорится.
6. Закройте передней панелью: После проверки соединений закройте фотоэлемент передней панелью. Вставьте ее плотно до упора, а затем надежно закройте.
7. Тестирование системы: Протестируйте систему, многократно прерывая инфракрасный луч, чтобы проверить реакцию реле.
8. Закрепите переднюю панель: Наконец, закрепите переднюю панель на месте с помощью прилагаемых винтов.

Тщательное следование этим шагам обеспечит правильную установку и функционирование фотоэлемента IR-20M.

Оцените высочайшую надежность проводного инфракрасного фотоэлемента JUTAI IR-20 на 20 метров. Наши инфракрасные лампы, отличающиеся исключительно стабильным и надежным расстоянием обнаружения, используют известные немецкие бренды для обеспечения постоянного расстояния и устойчивости к свету. Кроме того, наши реле оснащены японским брендом Omron, что гарантирует совместимость с различными брендами операторов дверей. Используя технологию поверхностного монтажа (SMT) в производстве патчей, мы поддерживаем строгие стандарты качества для обеспечения точности и согласованности серийного производства. Доверьтесь непревзойденному качеству наших высококачественных фотоэлементов для ваших потребностей в безопасности и удобстве.

После нескольких лет осадков и разработок мы разработали полный спектр инфракрасных продуктов, от проводной модели на 20 метров до беспроводной модели на 30 метров, отражающего инфракрасного датчика на 7 метров и групп фотоэлементов занавесочного типа. Для получения конкретной информации обратитесь к нашему списку информации для заказа.
