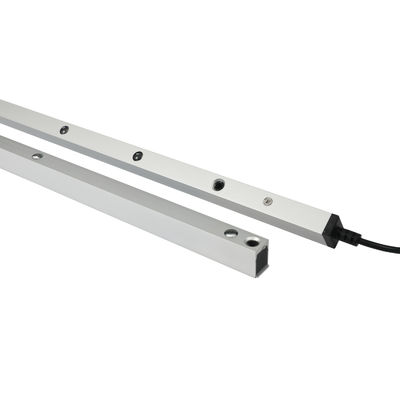

8 лучей безопасности световой занавес Дверь Датчик для высокой скорости секционных дверей безопасности

Shenzhen Jutai Comm Co., Ltd. - Дверный датчик фотоэлементной лампы

Занавес для выключения света от Shenzhen Jutai Comm Co., Ltd. является передовым устройством безопасности, предназначенным для повышения безопасности и функциональности промышленных дверей.С надежным активным инфракрасным датчиком с сильным световым сопротивлением, этот датчик обеспечивает надежную работу даже в сложных условиях освещения.обеспечивает критический уровень защиты для промышленных условийЭтот датчик промышленного класса предлагает комплексный мониторинг безопасности, что делает его необходимой инвестицией для безопасности на рабочем месте.

Технические характеристики и преимущества

• Бесшовная интеграция системы: этот датчик предназначен для легкой интеграции с различными системами управления дверью, обеспечивая бесшовную совместимость и эффективность работы.
• Адаптируемая установка: конструкция датчика позволяет напрямую интегрироваться в край двери, что делает его очень адаптивным к различным конфигурациям дверей и сценариям установки.
• Компактный и эффективный: модель CL15-8L8 представляет собой компактный световой занавес, специально разработанный для автоматических дверей и ворот, обеспечивающий надежные меры безопасности при минимальном использовании.
• Широкий объем применения: идеально подходит для высокоскоростных дверей, секционных дверей, прокатных дверей, вертикально закрывающихся телескопических дверей и грузовых лифтов,демонстрируя свою универсальность в различных промышленных применениях.
• Прецизные возможности обнаружения: использует технологию прозрачного луча для точного обнаружения присутствия людей или предметов, тем самым предотвращая несчастные случаи и обеспечивая своевременную работу двери.
• Гибкие возможности вывода: предлагает несколько способов вывода (NO/NC и COM), повышая гибкость для интеграции с различными системами управления дверью.
• Энергоэффективность: работает с низким потреблением тока менее 20mA при DC12V и поддерживает рабочий диапазон напряжения DC12-24V, обеспечивая энергоэффективную производительность.
• Упрощенная проводка: Занавес безопасности не требует синхронизирующего провода между излучателем и приемником, что упрощает проводку на месте и экономит материал.Излучателю нужен только провод питания.Сигнал синхронизации встроен в инфракрасный луч.с логикой платы, позволяющей синхронизировать излучатель и приемник через инфракрасную передачу.

Основные характеристики

• Модель: CL15-8L8
• Технология: активный инфракрасный датчик с сильным световым сопротивлением
• Дальность обнаружения: 8 метров.
• Время ответа: быстро и надежно
• Рабочий ток: < 20 mA при DC12V
• Рабочее напряжение: DC12-24V
• Методы выпуска: NO/NC и COM
• Применение: скоростные двери, секционные двери, прокатные двери, вертикально закрывающиеся телескопические двери, грузовые лифты
• Защитная высота: максимум 1225 мм (режим сокрытия), 1305 мм (режим обычного)
• Рабочая температура: -20 ~ +70°C
• Уровень защиты: IP67
• Материал оболочки: алюминиевая сплав

Руководящие принципы установки

1. Удалить крышки и подключить провода:

   • Отсоедините верхнюю и нижнюю крышки датчика.
   • Установите проволочные соединения и прокатите конец нити через назначенный проводный порт.

2. Положение и маркировка отверстий:

   • Выровнять передатчик и приемник параллельно, чтобы подтвердить положение установки.
   • Точно отметьте места отверстий на стене.

3. Сверление и исправление:

   • Используйте ударную дрель, чтобы сделать отверстия в обозначенных местах.
   • Вставьте настенные розетки в пробуренные отверстия и закрепите их витками.

4. Монтаж передатчика и приемника:

   • Прикрепить передатчик и приемник к стене с помощью винтов M3*25.
   • Подключите питание и проверьте настройку датчиков.
   • При необходимости регулируйте угол, вращая алюминиевую трубку.
   • После выровнения затяните вращающийся винт.

5. Замена крышек и окончательное испытание:

   • Вновь прикрепите верхнюю и нижнюю крышки датчика витками M2*8.
   • Провести окончательное испытание для обеспечения надлежащей работы датчика.

Улучшение безопасности на рабочем месте

Улучшите безопасность и безопасность ваших промышленных операций с помощью Дверного датчика фотоэлементной световой занавески.гибкие варианты установкиЕго плавная интеграция с различными системами управления дверями и широкий спектр применений делают его надежным выбором для повышения безопасности в промышленных условиях.Доверие к качеству и производительности светового занавеса CL15-8L8 для обеспечения оптимальной безопасности и спокойствия.

Особенности

• Интегрированные во все типы систем управления дверями
• Тип монтажа: прямая интеграция в край двери из-за затухания двери
• Описание: Автоматический датчик светового занавеса безопасности двери
• Номер модели: CL15-8L8 (8 баллов, высота 150 см)
• Тип: световой занавес безопасности
• Использование: скоростные двери, секционные двери, прокатные двери, вертикально закрывающиеся телескопические двери, грузовые лифты
• Теория: световые завесы для прозрачного освещения используются для быстрого открытия дверей и дверь с прокатным жалюзи, чтобы предотвратить перерезание (людей или предметов),и может точно обнаруживать проходящих людей или предметы, чтобы предоставить сигналы открытия двери, чтобы избежать потенциальных опасностей для безопасности.
• Выход: NO/NC, COM
• Описание: Занавес световой безопасности
• Рабочий ток: < 20mA@DC12V
• Рабочее напряжение: DC12-24V
• Дальность обнаружения: максимум 8 м.
• Защитная высота: максимум 1225 мм (режим сокрытия), 1305 мм (режим обычного)
• Метод выпуска: NO/NC, COM
• Лени: 8 лучей
• Состояние светодиода:
  • Приемник: красный свет (объект заблокирован), синий свет (разблокирован), синяя вспышка света (излучатель и приемник не выровнены)
  • Передатчик: константа синего света (нормальная), вспышка красного света (напряжение ниже 9 В, выше 28 В)
• Рабочая температура: -20 ~ +70°C
• Уровень защиты: IP67
• Материал оболочки: алюминиевая сплав

Увеличьте безопасность промышленных дверей с помощью нашего датчика инфракрасного света длиной 1500 мм. Идеально подходит для высокоскоростных дверей с диапазоном обнаружения 8 метров.
