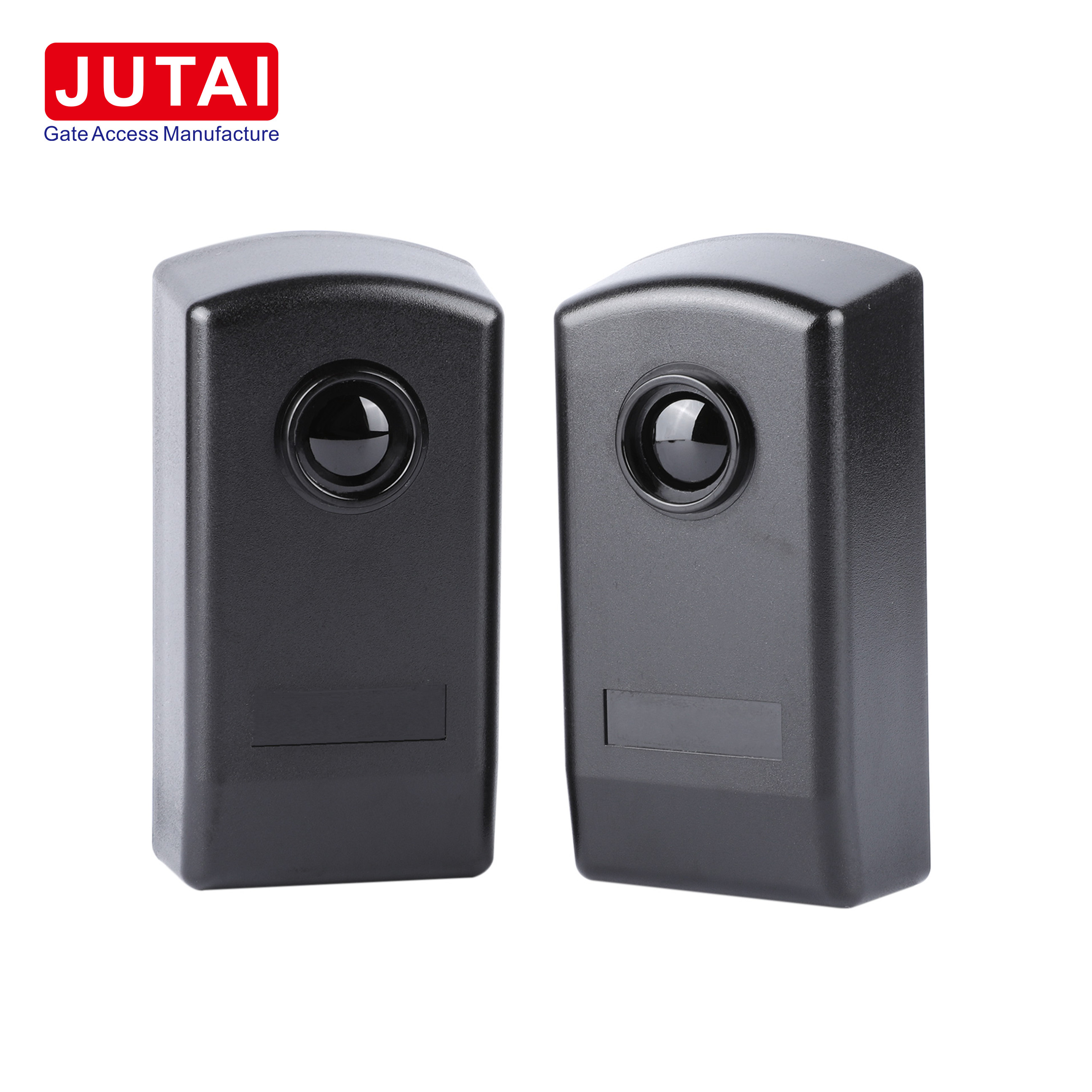

Антисильный световой фотоэлектрический датчик для автоматической безопасности ворот

Антисильный световой фотоэлектрический датчик для автоматической безопасности ворот

Опыт повышенной безопасности и удобства с JUTAI автоматический сенсор двери инфракрасный фотоэлемент.быстрое запускание сигнала переключателя релеЕго универсальность распространяется на различные приложения, включая парковочные барьеры, пешеходные ворота и ворота транспортных средств для индукции тела.Он служит надежной системой обнаружения взлома для окон., двери и коридоры.

Уникальные особенности:

• Одиночные детекторы лучей: широко используемые в автоматических раздвижных дверях, дверях с жалюзи, гаражных дверях и окнах, эти одиночные детекторы лучей обеспечивают несравненную надежность.
• Интегрированный передатчик и приемник: Каждый блок оснащен интегрированным передатчиком и приемником с усилителем, излучающим узкий инфракрасный луч для эффективного противодействия внешним световым помехам.
• Надежный диапазон обнаружения: несмотря на установку на низкой высоте (20-40 см над уровнем земли), эти датчики поддерживают постоянный диапазон обнаружения 2-20 метров.
• IR-20 способность к самообнаружению: специально разработанный для раздвижных дверей, датчик IR-20 имеет возможности самообнаружения.дверь останавливается и быстро отступает в самое широкое положение, повышение безопасности и удобства.

Функциональность:

Поместите каждую пару детекторов в противоположные точки, чтобы установить инфракрасную зону между ними.Поиск движения в этой зоне оперативно запускает сигнал тревоги, передаваемый на хост безопасности (не включен)Идеально подходит для бесшовной интеграции в системы безопасности в учебных заведениях, коммерческих комплексах, медицинских учреждениях, жилых помещениях и других местах.

Устойчивая производительность:

Несмотря на неблагоприятные погодные условия, такие как дожди или пыльные бури, диапазон обнаружения поддерживает постоянную производительность.Компактный и водонепроницаемый дизайн инфракрасного фотосенсора JUTAI IR-20 обеспечивает исключительную устойчивость к ультрафиолетовому излучению и абразивным частицам, повышая устойчивость на открытом воздухе.

Всесторонняя поддержка:

Каждый пакет включает в себя руководство по использованию на английском языке с иллюстрированными схемами, обеспечивающими всестороннее руководство для простой установки и настройки.

Подводя итог, автоматический сенсор двери JUTAI инфракрасный фотоэлемент предлагает непревзойденную безопасность и универсальность в различных приложениях, обеспечивая спокойствие и удобство в различных условиях..




Технический параметр

Подробная информация о подключении JUTAI IR-20

Для установки фотоэлемента IR-20M выполните следующие шаговые инструкции:

1. Доступ к интерьеру: поднимите переднюю панель фотоэлемента, чтобы получить доступ к его внутренним компонентам.

2. Вставка кабеля и крепление основания: вставьте кабели в соответствующие слоты корпуса и надежно закрепите основу фотоэлемента к стене.

3. Установка на стене или металлической поверхности:

   • Если установка на стене, просверлите три 5 ø отверстия и вставьте соответствующие винтовые якори.
   • Для установки на металлические поверхности просверлите три отверстия для самозажимающих винтов.

4. Соедините: соедините необходимые кабели и питайте фотоэлемент напряжением от 12 до 24 В постоянного тока.

5. Убедитесь в правильном расположении: убедитесь, что фотоэлемент правильно расположен, выровнен и подключен.Когда инфракрасный луч прерывается, красный светодиод загорится.

6. Покрытие передней панелью: после проверки соединений, накройте фотоэлемент передней панелью.

7. Испытательная система: Испытать систему путем неоднократного прерывания инфракрасного луча для проверки ответа реле.

8. Закрепите переднюю панель: наконец, закрепите переднюю панель на месте с помощью поставленных винтов.

Последуя этим шагам, мы сможем обеспечить правильную установку и функционирование фотоэлемента IR-20M.
