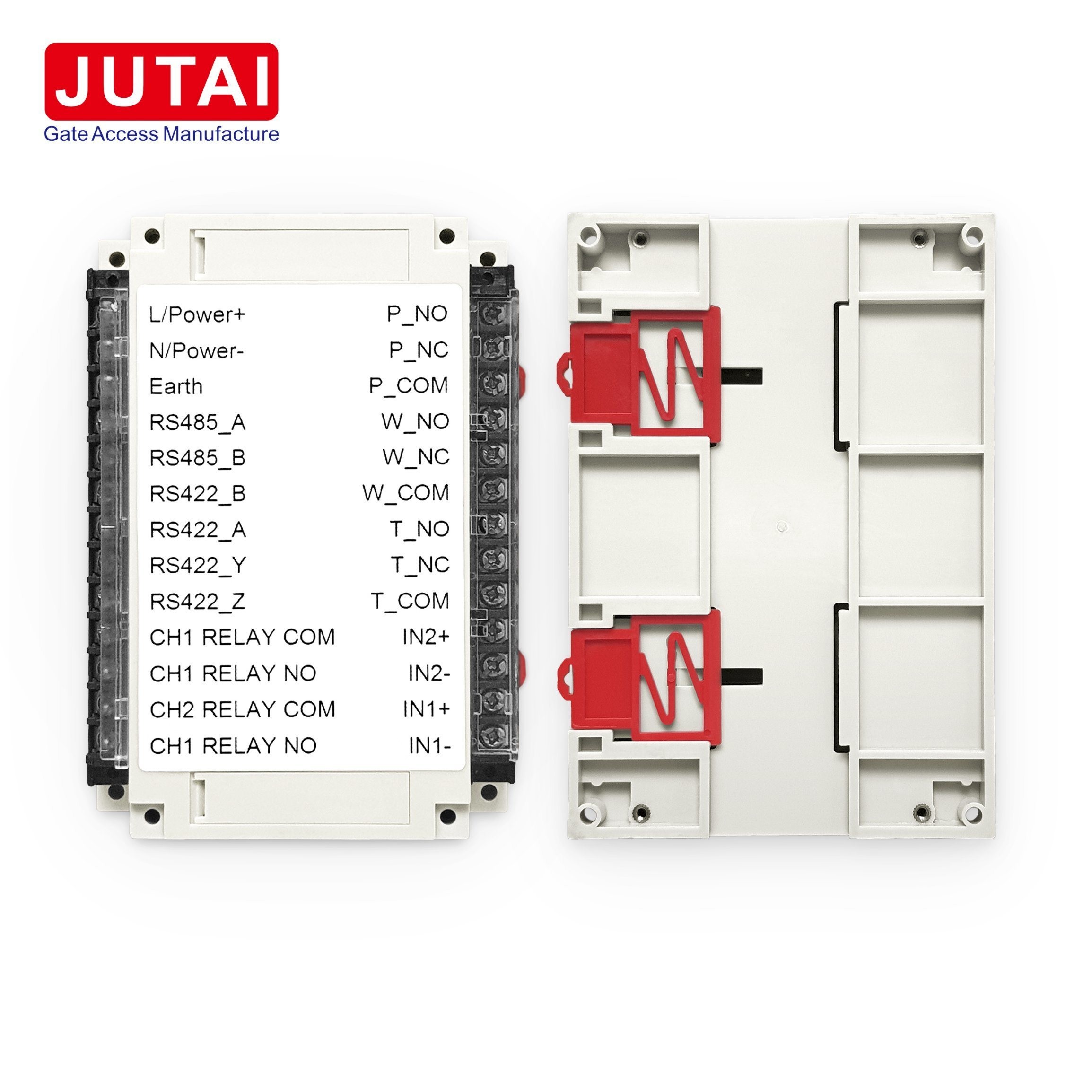

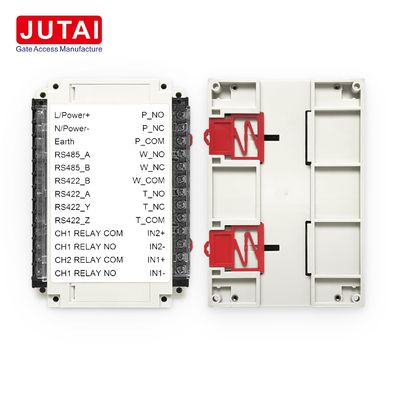

Умный контроллер светофоров BR-101

BR-101 T-No/Nc/COM Управляющий светофором для парковки Интеллектуальный управляющий

Умный диспетчер
Различные проекты, программа контроллера отличается, мы настроили несколько различных проектов для клиентов.Пожалуйста, свяжитесь с нашей командой о любых требованиях проекта

Есть успешные решения проекта клиента:
Решение 1
1- Автомобили на повороте как на выходе, так и на входе.
Список продуктов:
2 штуки небольшого контроллера движения,
2 шт. светодиодных светодиодных светодиодных светильников
Двухканальный детектор петли
1 шт. детектора с одной петлей
2 шт. Предупреждающий свет
1 блок барьерной ворота
кабель с петлей и линия электропередач
2Принцип работы:
Когда нет транспортного средства с обеих сторон, обе стороны показывают зеленый свет, когда есть автомобиль
При переходе от CH1B к CH2B (или при переходе автомобиля от CH1A к CH2A) звучит сигнализация W1(W2).
В этот момент свет LB остается зеленым (LA остается зеленым), в то время как LA(LB) состоит из Поворачивайте красным, никаких транспортных средств не допускается, ждите 3 секунды (6 секунд с помощью кода набора).
Если автомобиль продолжает движение в направлении В (направление А), после того как большое количество транспортных средств освободится, он вынужден переключиться на красный свет и ждать 3 секунды (6).
Если ни одно транспортное средство не проходит в направлении А (направление В) через несколько секунд по коду набора, обе стороны находятся в состоянии зеленого света.
Примечание: считать при вводе CH2B в направлении B или CH2A в направлении A как обозначение.
Решение 2
1- Транспортные средства для трех входов и выходов.
Список продуктов:
3 штуки небольшого контроллера движения,
3 шт. светодиодных светодиодных светодиодных светильников
Двухканальный детектор петли 3 штуки
1 шт. детектора с одной петлей
3 шт. Предупреждающий свет
1 блок барьерной ворота
кабель с петлей и линия электропередач
2Принцип работы:
Когда на трех сторонах нет транспортного средства, все три стороны показывают зеленый свет, когда есть автомобиль, входящий в CH1B до CH2B, сигнализация W1 и W2 звучат.
В это время свет LB все еще зеленый, а LA и LC меняются с зеленого на красный.
Если в направлении B больше автомобилей, после того, как большое количество автомобилей будет освобождено, он будет вынужден переключиться на красный свет и ждать 3 секунды (6).
Если ни одно транспортное средство не проходит в направлении A и направлении C через несколько секунд (код набора).
Все стороны зеленые.
Примечание: считать при вводе CH2B в направлении B или CH2A в направлении A как обозначение.

Решение 3
1Для одного входа и одного выхода.
Список продуктов:
2 шт. барьерных ворот
2 штуки умного светофора
4 шт. детекторов с одной петлей
1 шт. одного светодиодного светильника "СЛОГО"
1 шт. светодиодного светофора "SLOW"+Зелёный
2Принцип работы:

Когда машина заходит в петлю 1, входный свет 6 и выходный свет 5 показывают СЛОГО.

После того, как машина покинет петлю 1, она будет иметь выход задержки ретрансляции 6 с.

После 6s, свет 5 и 6 изменится на ЧЕРНЫЙ, свет 2 зеленый. (состояние света определяется выходом реле или давлением земли)

Другая сторона работает так же.
Решение 4
1. Для одного входа и выхода
Список продуктов:
1 шт. барьерных ворот
1 шт. UHF-читателя
Умный контроллер светофоров
2 шт. светофоров
Двухканальные детекторы петли
1 шт. детектора с одной петлей
Карточка или наклейка
Принцип работы:
Вход на выход:
Когда машина включится в петлю1, и запустит карточный считыватель, считыватель прочитает карту, если карта действительна, S1 будет зеленым, S2 станет красным, и барьер откроется.
Когда машина на петле 2, S1 становится красным, а S2 останется зеленым.
Когда машина проходит петлю 2, S1 становится зеленым, а S2 остается зеленым.
Если нет машины, зеленый цвет на входе и выходе всегда остается включенным.
Выход на вход:
Когда машина на Кружке 2, детектор Кружки запустит барьер, S2 будет зеленым, S1 станет красным.
когда автомобиль на петле1, S2 становится красным, а S1 останется зеленым.
Когда машина проходит петлю 1, S2 становится зеленым, а S1 остается зеленым.
Если нет машины, зеленый цвет на входе и выходе всегда остается включенным.

Решение 5
1Для доступа к одному шлюзу
Список продуктов:
1 шт. светофора
Умный контроллер движения
2Принцип работы:
Когда автомобиль нажимает петлю А, IU запускается и красный свет включен
IU судить, зарегистрирован ли автомобиль или нет, если он недействителен, поворот не откроется, и оставить красный свет; Когда автомобиль покидает красный свет, он выключается.
Если действует, красный свет выключен, зеленый свет включен
Когда транспортное средство проходит петлю B, дорожные ворота закрываются, а зеленый свет выключается.
Диаграмма системы:
